微波炉高压电路

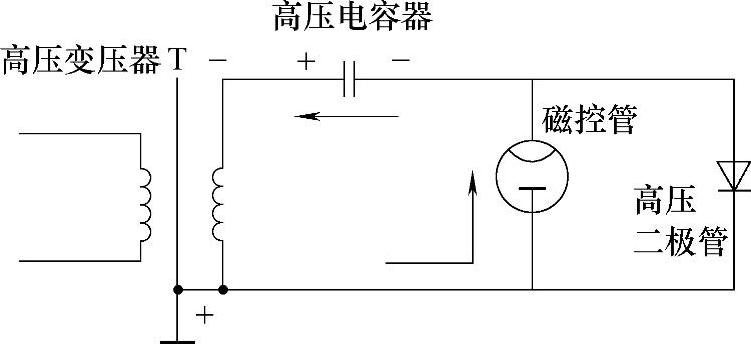

图4-10 高压电路的工作原理示意图

图4-10所示为微波炉高压电路的工作原理示意图。高压变压器一次侧的高频交变电流信号，在二次侧的两个绕组形成给磁控管提供能量的高压电场及阴极灯丝能量。

1）220V电源电压经过变压器变压后，当变压器二次侧产生上正下负的2000V高压，电流经过高压电容器、高压二极管构成回路。

2）同时给电容器充电为左正右负的2000V高压，当二次侧产生上负下正的2000V高压时，此时由于高压二极管反向电压而截止，二次侧产生的2000V高压与电容器的左正右负2000V高压串联，叠加变成4000V高压给磁控管供电。
