29.农用车传动系统由哪些零件组成？动力是如何传递的？

传动系统是指柴油机与驱动轮之间所有传动件的总称。车辆的行驶是靠柴油机的动力经传动系统传到驱动轮，使驱动轮转动来实现的。其功用是：将柴油机的动力经过传动系统传给驱动轮，同时增加转矩、降低转速，以适应农用车行驶的需要。通过传动系统还可以切断或接合动力，实现车辆的平稳起步、停车和改变行驶方向（前进或后退）等。

三轮农用车的传动系统一般主要由带轮、离合器、变速器、传动链及后桥等组成。其布置形式一般为柴油机纵向前置，后面双轮驱动。其动力传递路线为，柴油机飞轮→离合器→变速器→后桥→驱动轮。在飞轮与离合器之间一般用V带（三角带）装置传递动力，在变速器与后桥之间一般用链传动装置传递动力，如图1-36所示。

四轮农用车的传动系一般由离合器、变速器（及分动器）、万向节、后桥（驱动桥）、差速器、半轴、主减速器及传动轴等组成，如图1-37所示。

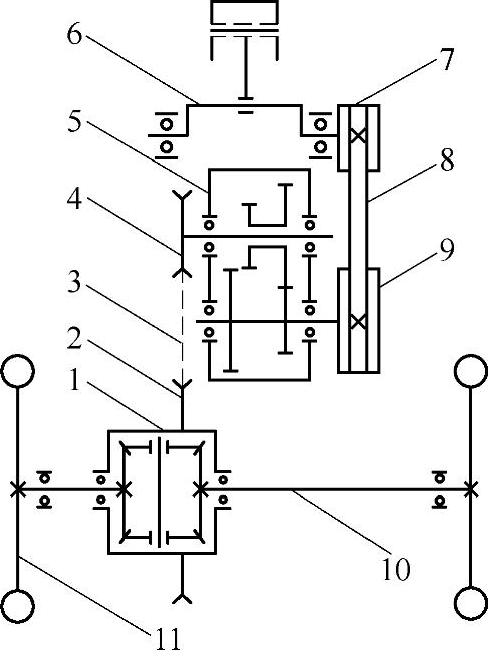

图1-36　三轮农用车的传动系统

1—差速器　2—大链轮　3—链条 4—小链轮　5—变速器　6—柴油机 7—柴油机飞轮带轮　8—V带 9—离合器带轮　10—半轴 11—驱动轮

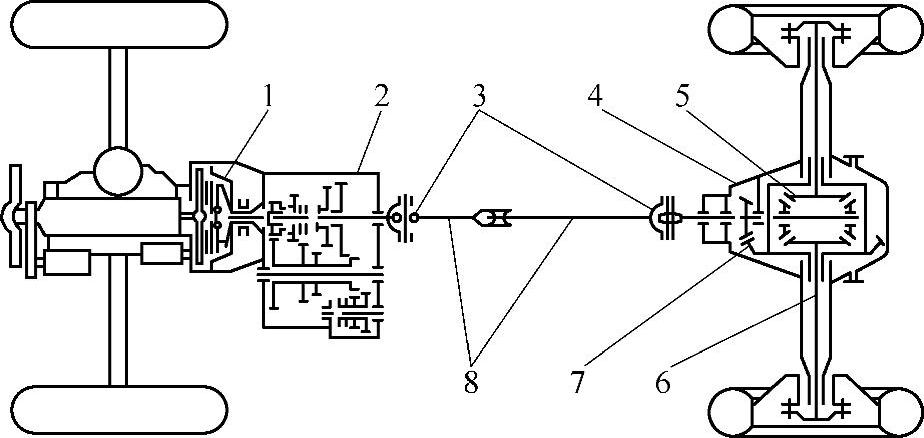

图1-37　四轮农用车传动系统

1—离合器　2—变速器　3—万向节　4—驱动桥　5—差速器 6—半轴　7—主减速器　8—传动轴
