活塞环需要进行哪些检测？

在更换选配活塞环时，应对其进行检验测试，并应达到如下要求：

环的工作表面不得有划痕、擦伤、剥落处，外圆柱面表面粗糙度应符合要求；沿环的圆周方向漏光处不得超过两处，每处漏光弧长所对应的圆心角总和不大于45°，距开口间隙两侧30°范围内不应漏光，漏光处的最大缝隙不大于0.03mm；环的翘曲度一般不大于0.02mm；活塞环在槽中的标准下沉量不得超过0.15～0.25mm；活塞环的端隙、侧隙、背隙、弹力等应符合规定，如图3-35所示。

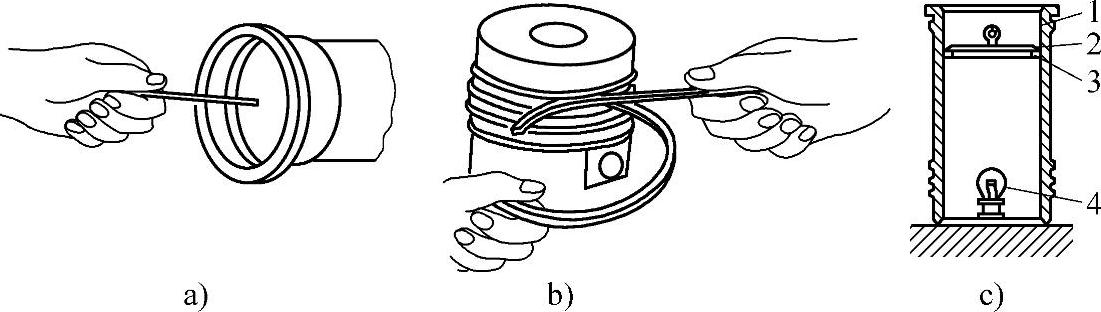

图3-35　活塞环的测量

a）测量端口间隙　b）测量侧面间隙　c）测量漏光度

1—气缸套　2—遮光板　3—活塞环　4—光源
