3.1.5 汽车上直流电动机的应用简介
1.汽车ABS控制器用直流电动机的主要参数和特性曲线
图3-10是汽车ABS控制器用HM-53MGH10型直流电动机及其结构，其参数见表3-2所示，其特性曲线如图3-11所示。

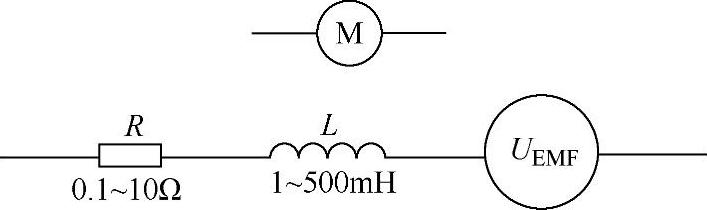

图3-9 直流电机的基本模型

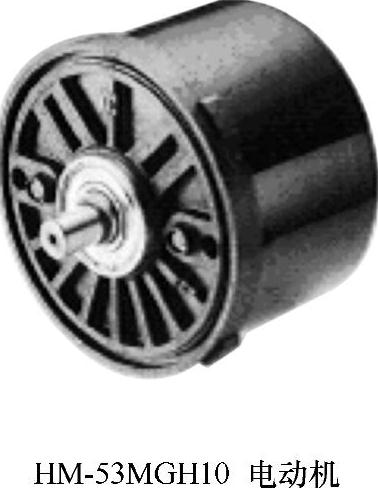

图3-10 ABS电动机及其机构
表3-2 HM-53MGH10型ABS电动机的参数（电动机重量为870g）

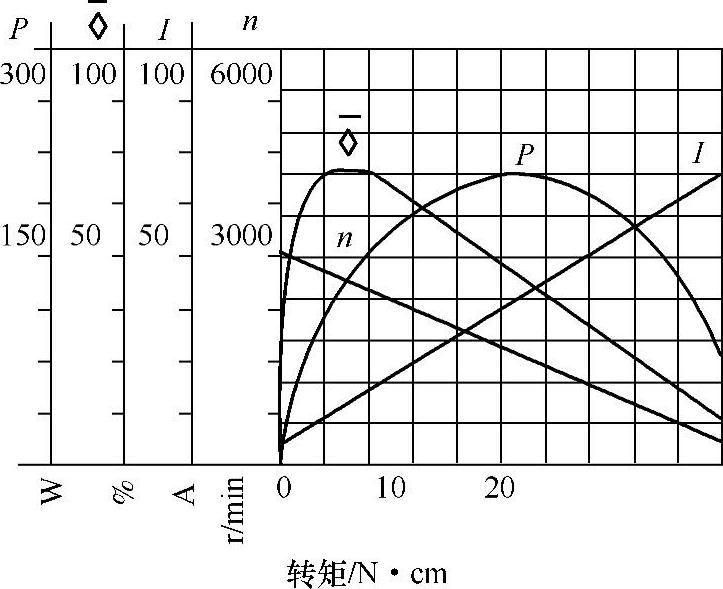

图3-11 ABS电动机特性曲线
2.汽车风机直流电动机的主要参数和特性曲线
汽车HM-54 VT1型风机直流电动机的主要参数见表3-3所示，其外形如图3-12所示，特性曲线如图3-13所示。

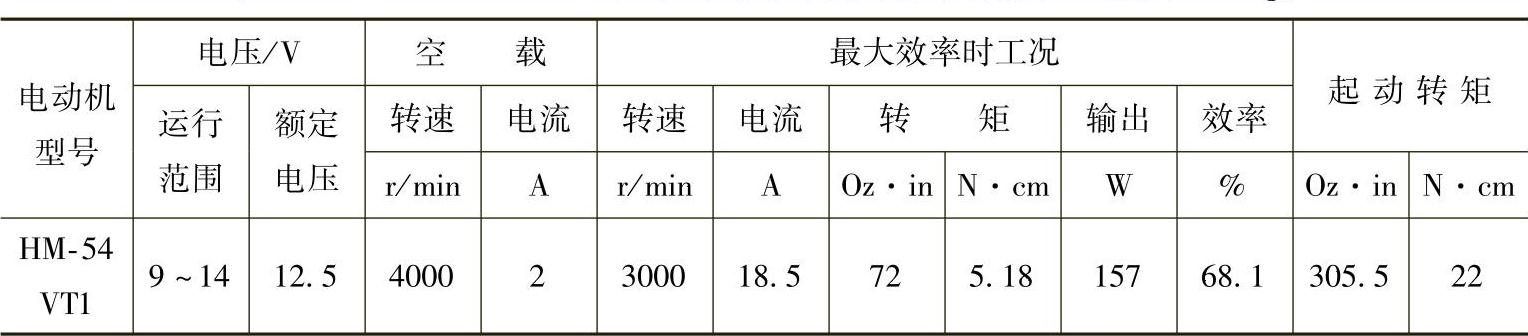

表3-3 HM-54VT1型风机电动机的参数（电动机重量为1700g）

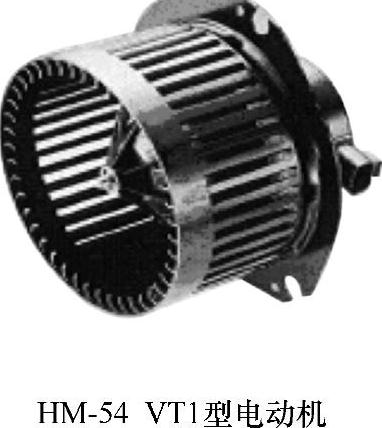

图3-12 汽车风机电动机及其机构
图3-13 汽车风机电动机特性曲线
