实例8  圆柱齿轮注塑模

零件材料：ABS

零件图：见图12-8a

模具结构图：见图12-8b

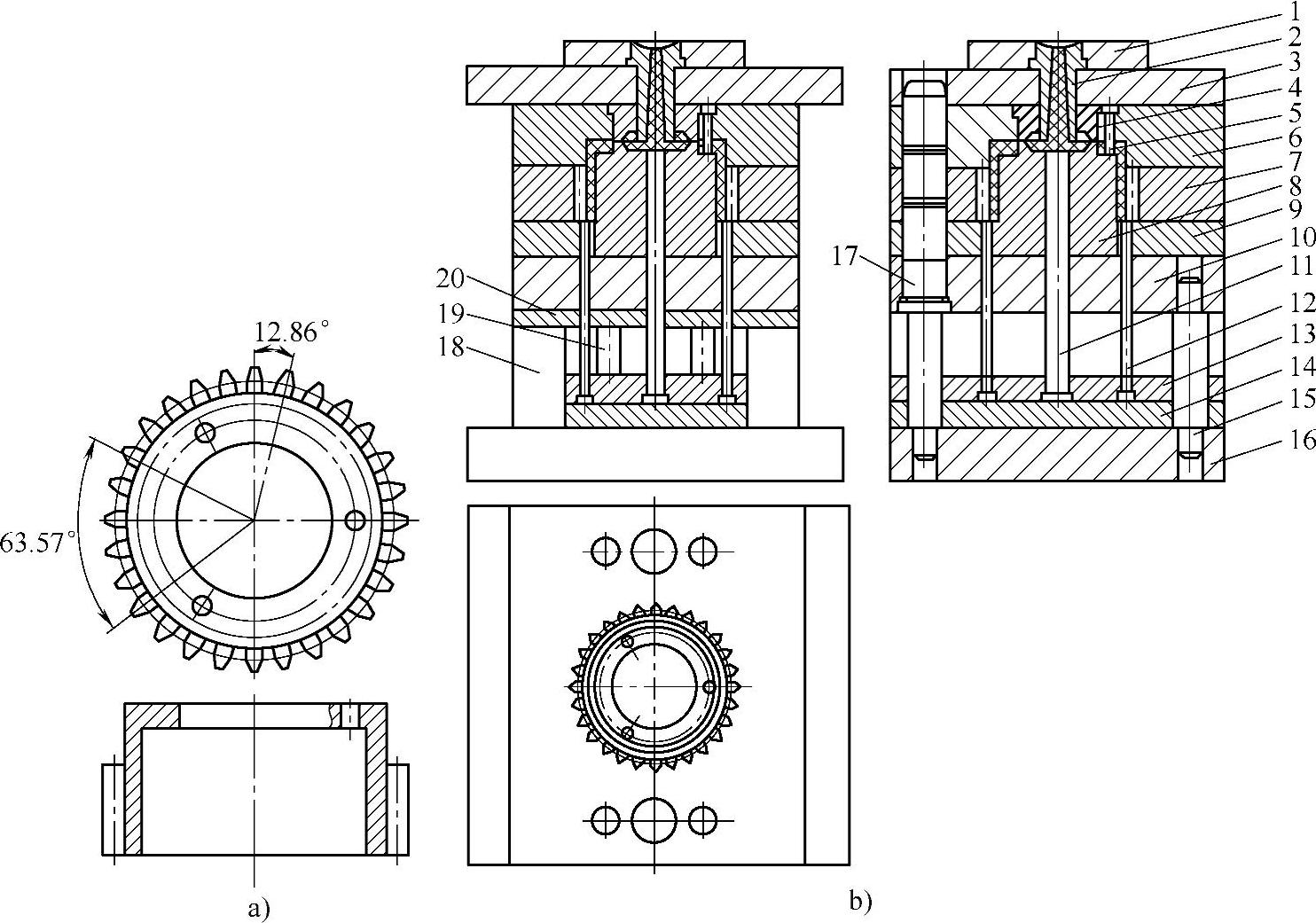

图12-8 圆柱齿轮注塑模

a）零件 b）模具结构

1—定位圈 2—浇口套 3—定模座板 4—定模型芯 5—圆型芯 6—定模型腔 7—动模型腔 8—动模型芯 9—动模固定板 10—动模上垫板 11—拉料杆 12—推杆 13—推杆固定板 14—推板 15—小导柱 16—动模座板 17—导柱 18—支承块 19—复位杆 20—动模下垫板

说明：

1）该模具为推板分型脱模机构。根据简化过的注塑件的结构特点，其分型面选在注塑件外形面的齿轮齿形端面。

2）浇口开在定模型芯4内，冷却循环水道开设在动模型腔7上。

3）注塑成型后，注塑机推杆推动推板14、推杆固定板13及推杆12将制件推出。

4）合模时，通过复位杆19进行复位。
