零件材料：聚碳酸酯
零件图：见图12-9a
模具结构图：见图12-9b

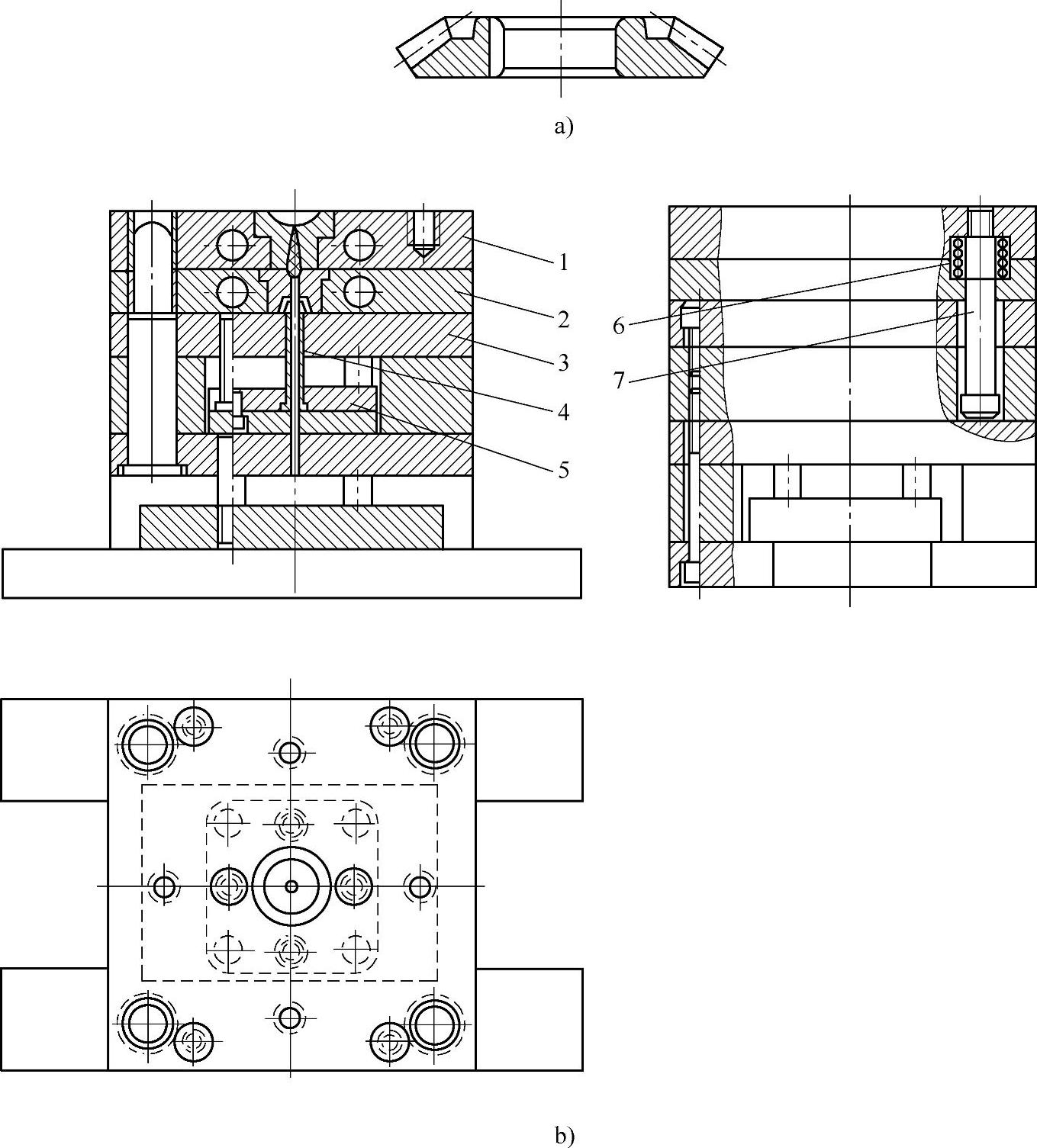

图12-9 锥齿轮注塑模
a）零件 b）模具结构
1—浇口板 2—定模板 3—动模板 4—推管 5—推杆固定板 6—弹簧 7—限位拉杆
说明：
1）该模具为推管脱模机构，采用点浇口形式。
2）塑料成型后，在弹簧6的作用下，受到限位拉杆7的限位，浇口板1首先与定模板2分离，取出点浇口，然后动模板3与定模板2分型，随着推管4的行进将制件推出。
