实例10  螺旋齿轮注塑模

实例10 螺旋齿轮注塑模

零件材料:聚碳酸酯

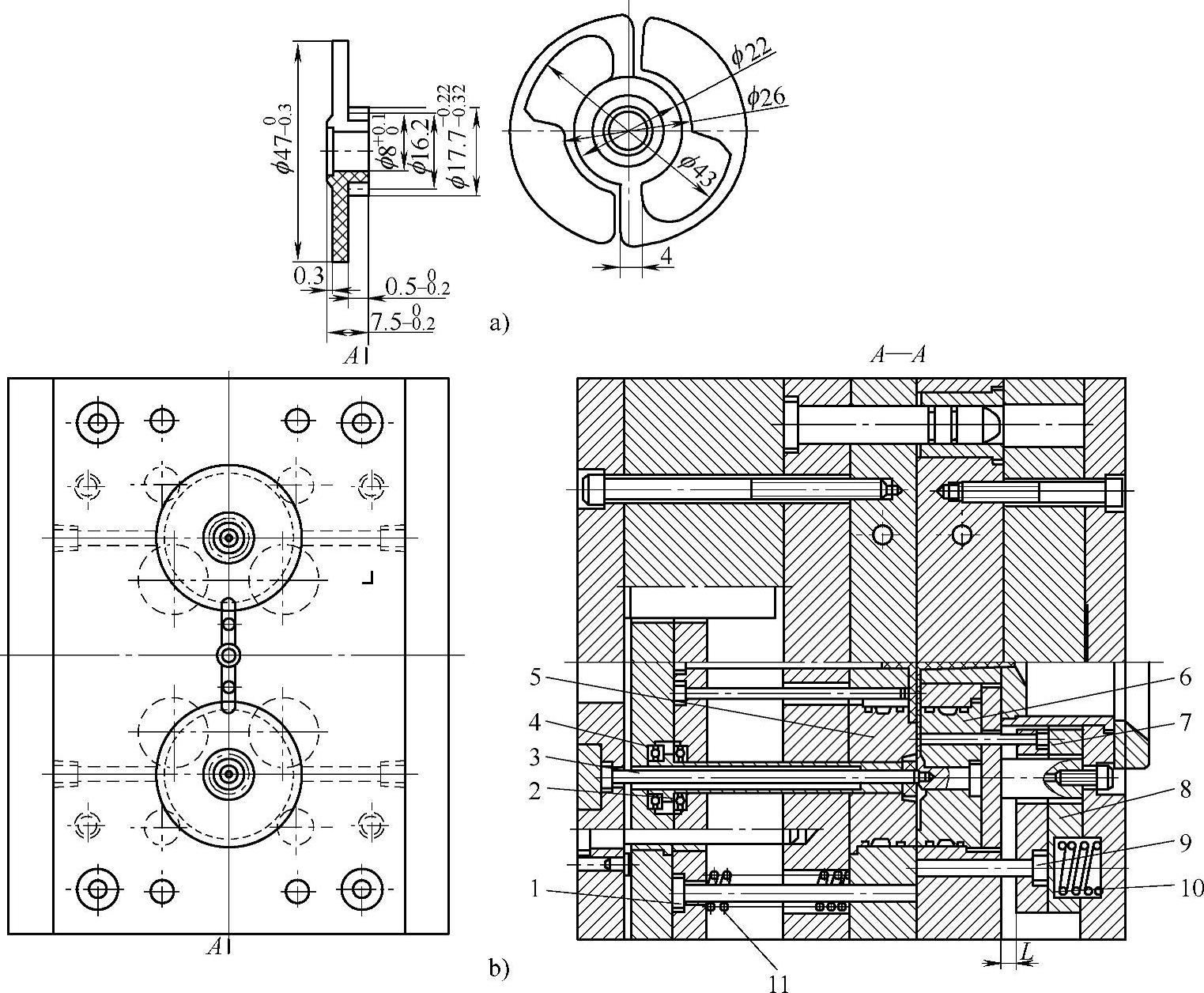

零件图:见图12-10a

模具结构图:见图12-10b


图12-10 螺旋齿轮注塑模

a)零件 b)模具结构

1、9—复位杆 2—推管 3—型芯 4—推力轴承 5—动模镶件 6—定模镶件 7—推杆 8—推板 10、11—弹簧

说明:

1)该模具为典型的螺旋推出机构,采用一模两腔形式。

2)塑料制件为左旋斜齿轮,其螺旋角为7°,与之相连的ϕ47mm凸缘,其连接处的宽度只有4mm,而且凸缘的最薄处也只有2mm,制件在此处极易产生变形和损坏。为便于斜齿轮的推出,将齿轮主体部分和凸缘分别在动模板内和定模板内成型,同时,为防止在开模时损坏塑料制件的凸缘和使制件留于动模一侧,设置了定模推出机构。

3)注塑成型后,在弹簧10的作用下,推杆7推动制件的凸缘处,使其脱离定模镶件6而留于动模一侧。推出时,因为推管2的尾部装有推力轴承4,所以推管2沿齿轮的螺旋方向作螺旋脱出,将制件从动模镶件5中推出。

4)合模时,推杆7和推管2分别借助复位杆1、9完成复位。
