实例20  游标卡尺盒注塑模

零件材料：聚丙烯

零件图：见图12-20a模具结构图：见图12-20b

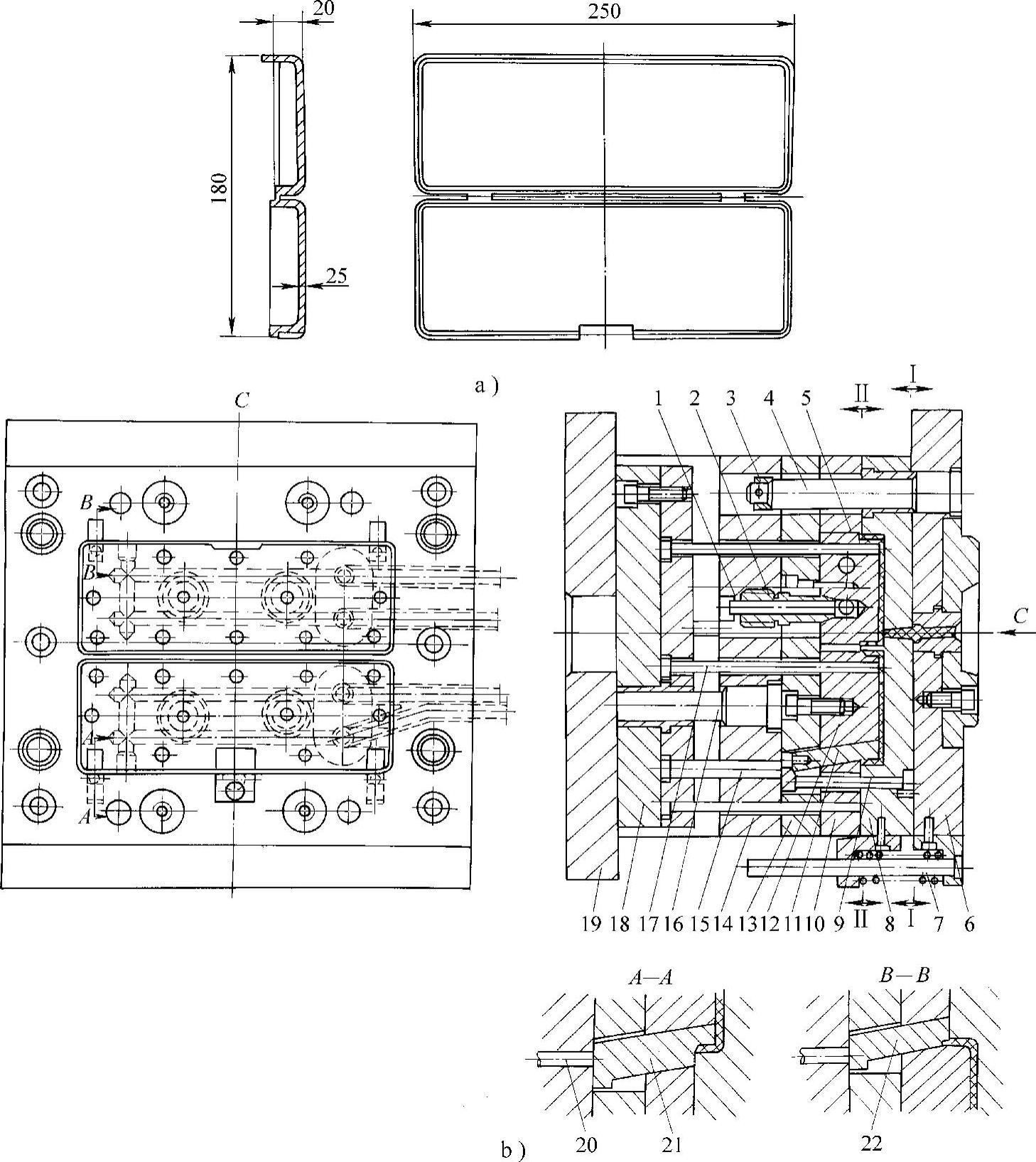

图12-20 游标卡尺盒注塑模

a）零件 b）模具结构

1—水管 2—管接头 3—螺母 4、16—导柱 5、12—型芯 6—定模座板 7—弹簧 8—定模板 9—复位杆 10—动模板 11、21、22—斜滑块 13—垫板14—支撑板 15、17、20—推杆 18—推板 19—动模座板

说明：

1）该模具为斜滑块成型内外侧凹的机构。其主要特点是：点浇口开设在折页近处，有利于注塑成型；塑料制件的两处外侧凹和三处内侧凹分别由斜滑块11、21、22成型，结构紧凑、加工简便；型芯5、12分别冷却，有利于控制模具温度；由于制件成型面积较大，利用四根推板导柱16兼起支撑作用。

2）开模时，在弹簧7作用下，首先沿I—I面分型，将主流道从主流道衬套中拉出，螺母3对定模板8限位后，模具沿II—II面分型。

3）推出时，由推杆15、17、20分别推动斜滑块11、21、22和制件，完成对制件各处侧凹的抽芯并推出制件，复位杆9用于使斜滑块复位。
