实例21  蜡烛座注塑模

实例21 蜡烛座注塑模

零件材料:ABS

零件图:见图12-21a

模具结构图:见图12-21b

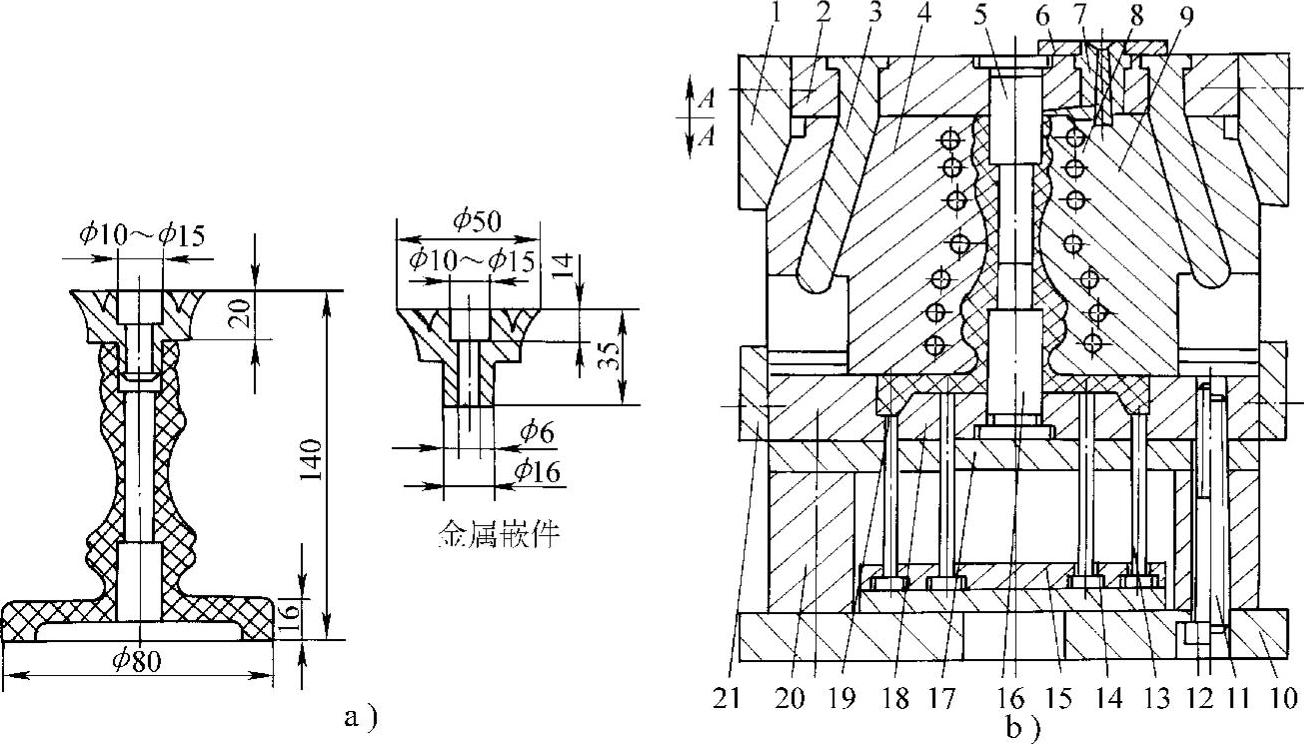

图12-21 蜡烛座注塑模

a)零件 b)模具结构

1—锁紧块 2—定模座板 3—弯销 4—凹模左滑块 5—上型芯 6—定位圈 7—浇口套 8—冷却水管 9—凹模右滑块 10—动模座板 11—圆柱销 12—螺钉 13—推杆 14—推板 15—推杆固定板 16—型芯 17—垫板 18—凹模 19—塑料制件 20—支承块 21—限位板

说明:

1)该模具为弯销分型抽芯机构,并采用侧浇口进料,呈单分型面形式。主流道偏离中心,因侧浇口进料使塑料制件不留浇口痕迹,保证了外观。左、右抽芯距,必须超过塑料制件底盘半径。循环冷却水道均开设在凹模左、右滑块上。

2)注塑成型后,动模座板10离开定模座板2,弯销3把凹模左、右滑块4、9移到限位板21的位置,这时注塑机顶出机构推动推板14,推杆将塑料制件19推出。
