实例19  仪表座注塑模

零件材料：ABS

零件图：见图12-19a

模具结构图：见图12-19b

说明：

1）该模具为弯销分型抽芯脱模结构，并采用双点浇口进料，带侧螺纹成型芯。

2）凹模1离开定模座板3的距离由螺母16和限位螺钉15来控制。弹簧8在闭模后受到压缩，其高度不得超过弹簧自由高度的1/3左右。支架7用螺钉4紧固于凹模1上，镶件17用螺钉固定在动模座板13上。闭模前，首先将侧螺纹成型芯18放置在镶件17上。

3）注塑成型后，动模向下移动时，首先凹模1与定模座板3分开，同时，固定在定模板上的弯销5，将侧成型芯6抽离塑料制件。再移动分型面打开，凸模12将塑料制件从凹模1带出；与此同时，推件板9在推出系统的作用下将塑料制件推出凸模12。最后用手取下塑料制件，再通过专用工具分别将侧螺纹成型芯18和内螺纹成型芯11拧下。

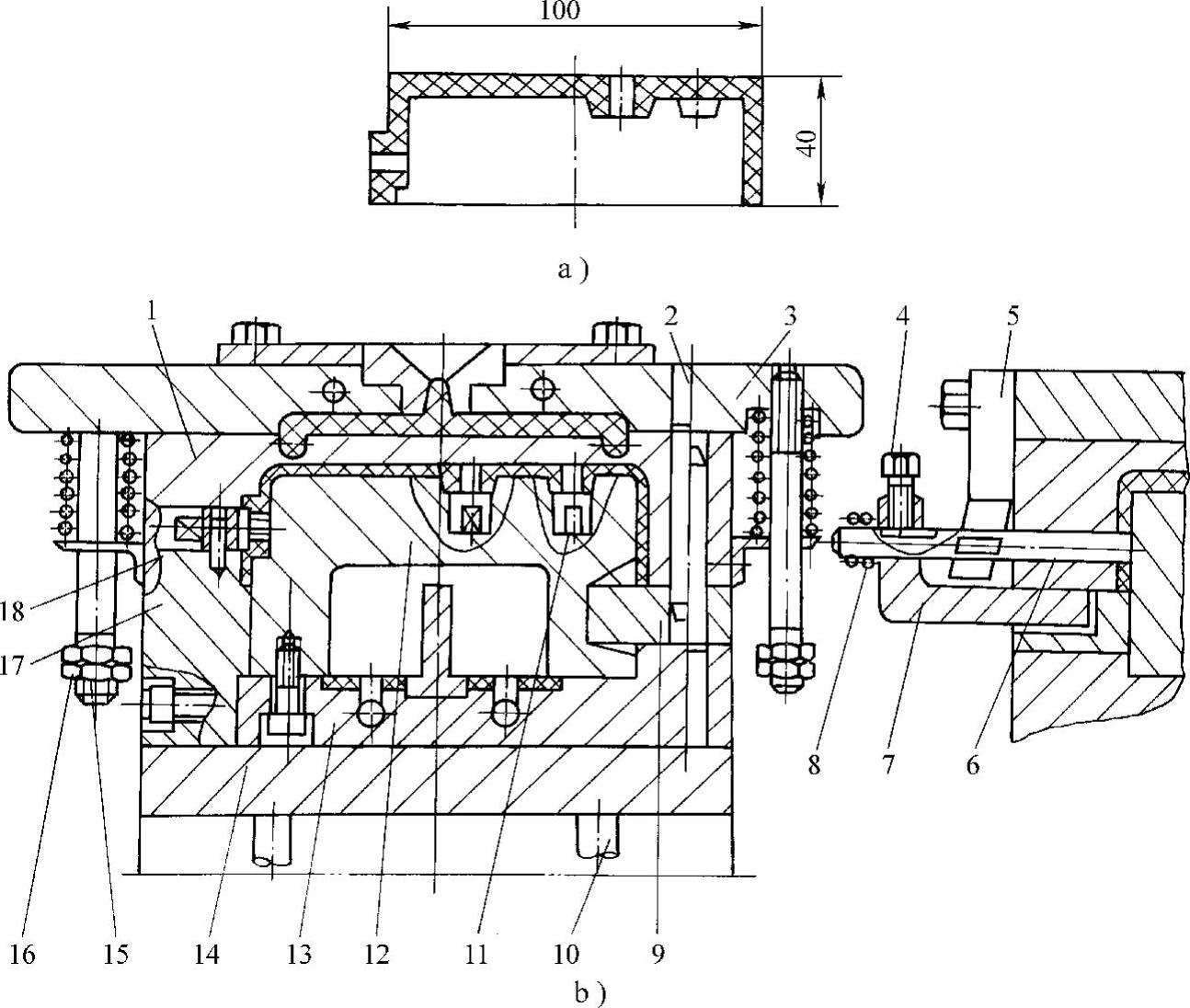

图12-19 仪表座注塑模

a）零件 b）模具结构

1—凹槽 2—导柱 3—定模座板 4—螺钉 5—弯销 6—侧成型芯 7—支架 8—弹簧 9—推件板 10—推杆 11—螺纹成型芯 12—凸模 13—动模座板 14—垫板 15—限位螺钉 16—螺母 17—镶件 18—侧螺纹成型芯
