实例24  线轮注塑模

实例24 线轮注塑模

零件材料：聚氯乙烯

零件图：见图12-24a

模具结构图：见图12-24b

说明：

1）该模具为左右带弯销分型的脱模机构，采用直接浇口进料，呈单分型面形式。

2）注塑成型后，首先动模向下移动一段距离，然后定模座板2上的弯销3的斜面段即迫使活动型芯滑块4、10向外移动。这时注塑机顶杆推动推板17、推杆固定板16、推杆18及推件板12，推件板从成型芯7上把塑料制件9推出。

3）弯销3上的斜度应和两侧活动型芯滑块4、10上的斜度一致。锁紧块1上的斜度应略大于弯销3的斜度，活动型芯滑块4、10与推件板12用T形槽配合。锁紧块1应具备足够的力学强度。

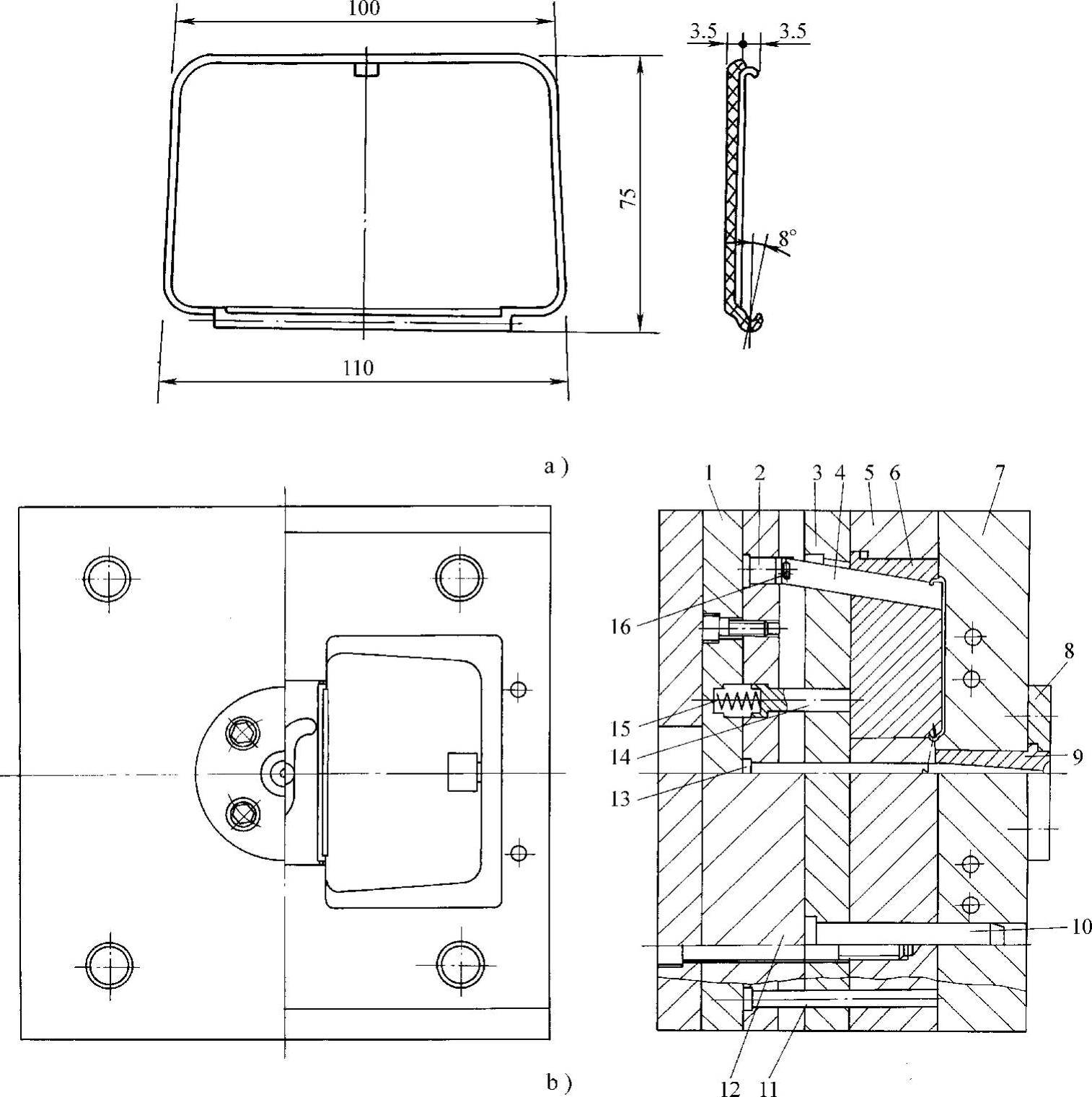

图12-23 仪表盖注塑模

a）零件 b）模具结构

1—推板 2—推座 3—托板 4—弯销 5—动模板 6—型芯 7—定模座板 8—定位圈 9—浇口套 10—导柱 11—复位杆 12—支承块 13—拉料杆 14—推杆 15—弹簧 16—插销

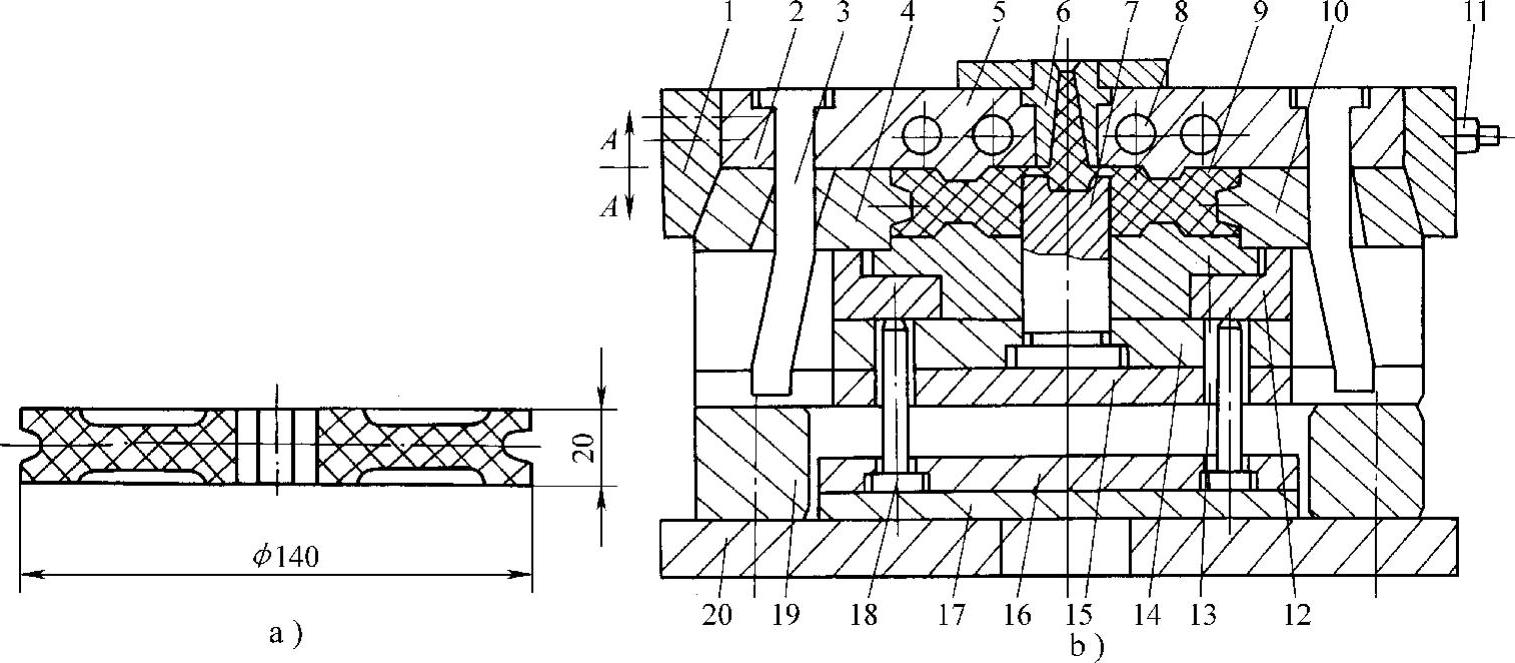

图12-24 线轮注塑模

a）零件 b）模具结构

1—锁紧块 2—定模座板 3—弯销 4、10—活动型芯滑块 5—定位圈 6—浇口套 7—成型芯 8—冷却水道 9—塑料制件 11—水嘴 12—推件板 13—型腔 14—型芯固定板 15—垫板 16—推杆固定板 17—推板 18—推杆 19—支承块 20—动模座板
