实例26 电风扇叶片注塑模
零件材料：ABS
零件图：见图12-26a
模具结构图：见图12-26b
说明：
1）由于塑件特点，内型腔采用上、下模镶块2、3组合结构，脱模动作采用推杆机构。
2）开模时，定模座板1与动模板4分型，在推板6的作用下推杆5推出塑件。
图12-25 叶轮注塑模
a）零件 b）模具结构
1—定模座板 2—浇口套 3—定位圈 4—定模板 5—动模板 6—推杆 7—轴承 8—推杆座 9—弹簧 10—拉杆 11—大推杆 12—推板
图12-26 电风扇叶片注塑模

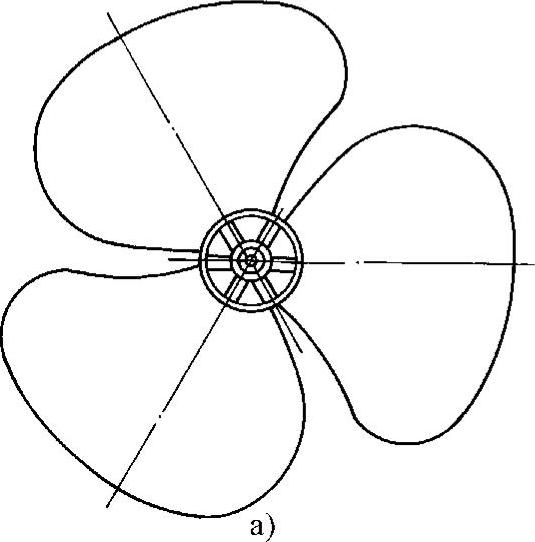

a）零件
图12-26 电风扇叶片注塑模（续）

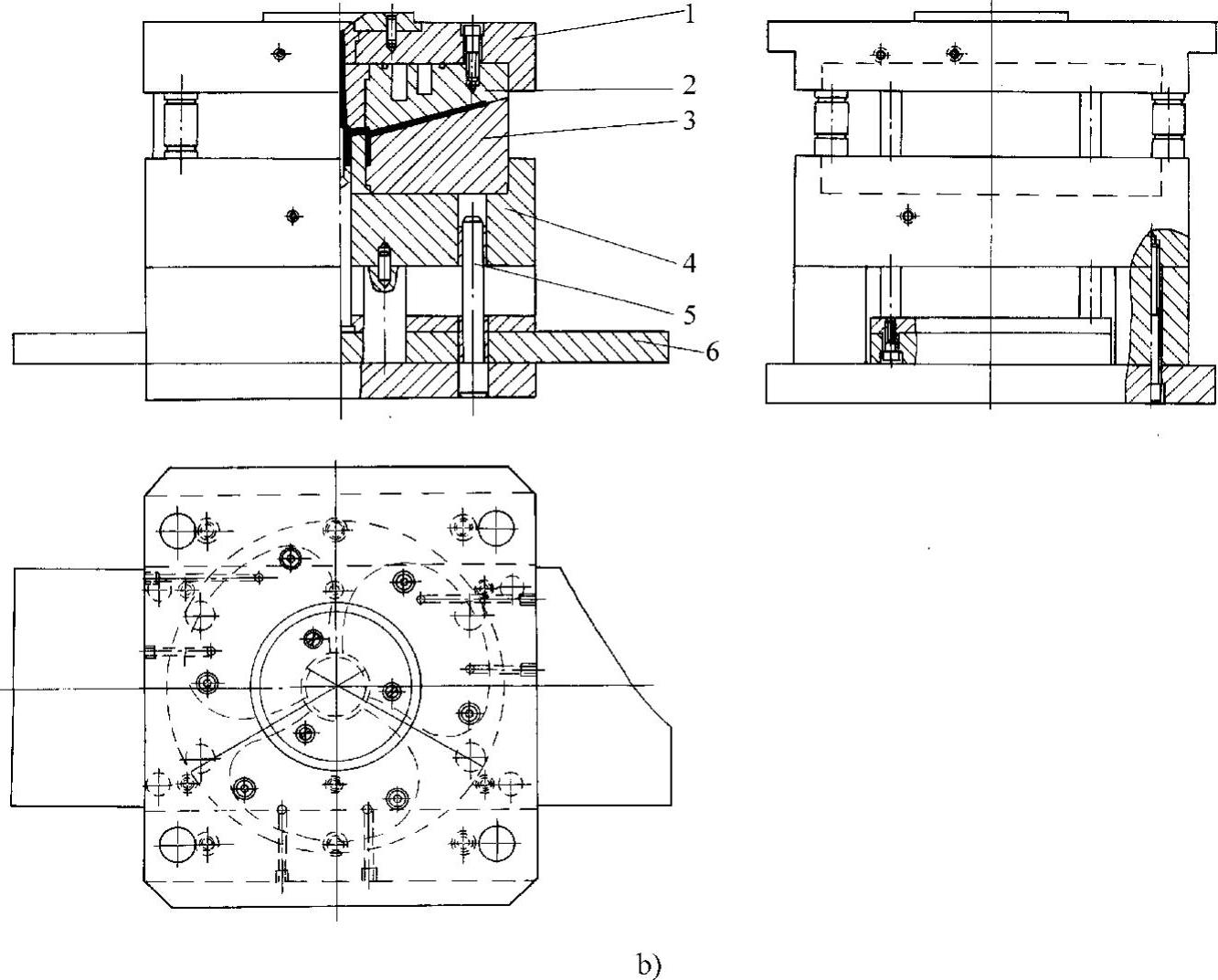

b）模具结构
1—定模座板 2—上模镶块 3—下模镶块 4—动模板 5—推杆 6—推板
