实例27  拔杆注塑模

零件材料：聚甲醛

零件图：见图12-27a

模具结构图：见图12-27b

说明：

1）因塑料制件为叉形，并带有两个斜向孔，采用楔块分型脱模机构。该模具为一模三腔形式，从六个方向采用弹簧抽芯，结构紧凑简便。

2）注塑成型后，当楔块1脱离顶销2后，弹簧5推动滑块4使型芯6完成抽芯。推出时，由推杆13、15将制件和浇注系统凝料推出。

合模时，由楔块1推动顶销2，弹簧被压缩，从而使滑块4带动型芯6进入闭模状态。

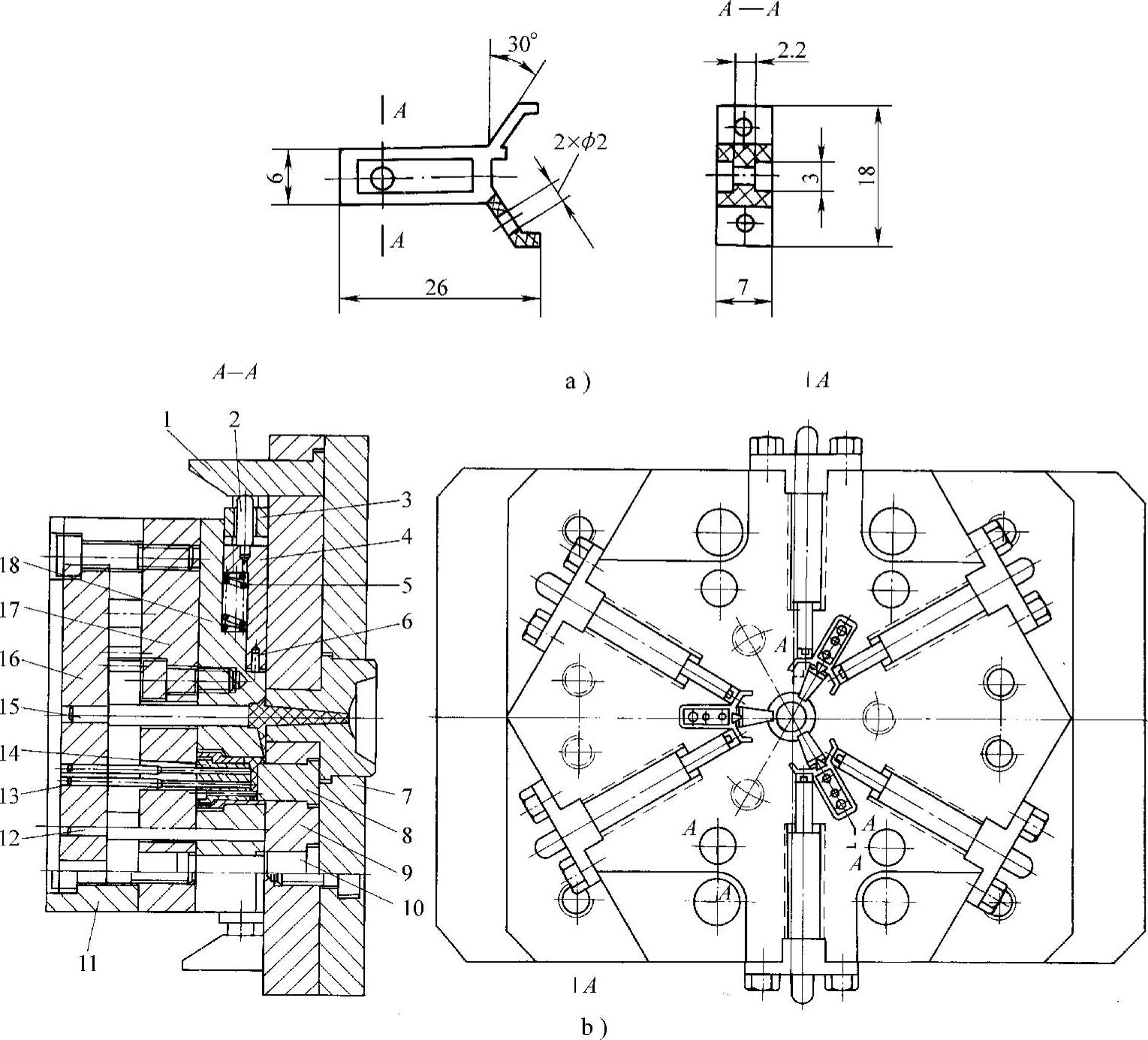

图12-27 拔杆注塑模

a）零件 b）模具结构

1—楔块 2—顶销 3—挡板 4—滑块 5—弹簧 6、8、14—型芯 7—定模座板 9—定模板 10—复位杆 11—动模座板 12—导柱 13、15—推杆 16—推板 17—垫板 18—动模板
