实例50  电视机前罩注塑模

零件材料：ABS

零件图：见图12-50a

模具结构图：见图12-50b

说明：

1）该模具为斜导柱分型抽芯机构。因塑料制件内凹较深，形状较复杂，同时外表面不允许有浇口痕迹，故采用多点潜伏式浇口进料。斜导柱11及锁紧块12设于定模，侧滑块10设于型芯（动模）9。

2）注塑成型后，斜导柱11带动侧滑块10进行侧向分型与抽芯，制件与浇口均留在动模9一边。推出时，由推杆8、推块6及13同时推动制件，使之脱离动模。浇口凝料由推杆8推出并切断。当制件退出型芯9后，弹簧3继续推动推杆2及推块6、13，使制件自动脱落。弹簧3的另一作用是保证以推块推出为主，以防脱模时制件产生变形。弹簧1可保证推出系统预先复位。锁紧块12用以加强定模型腔板5。

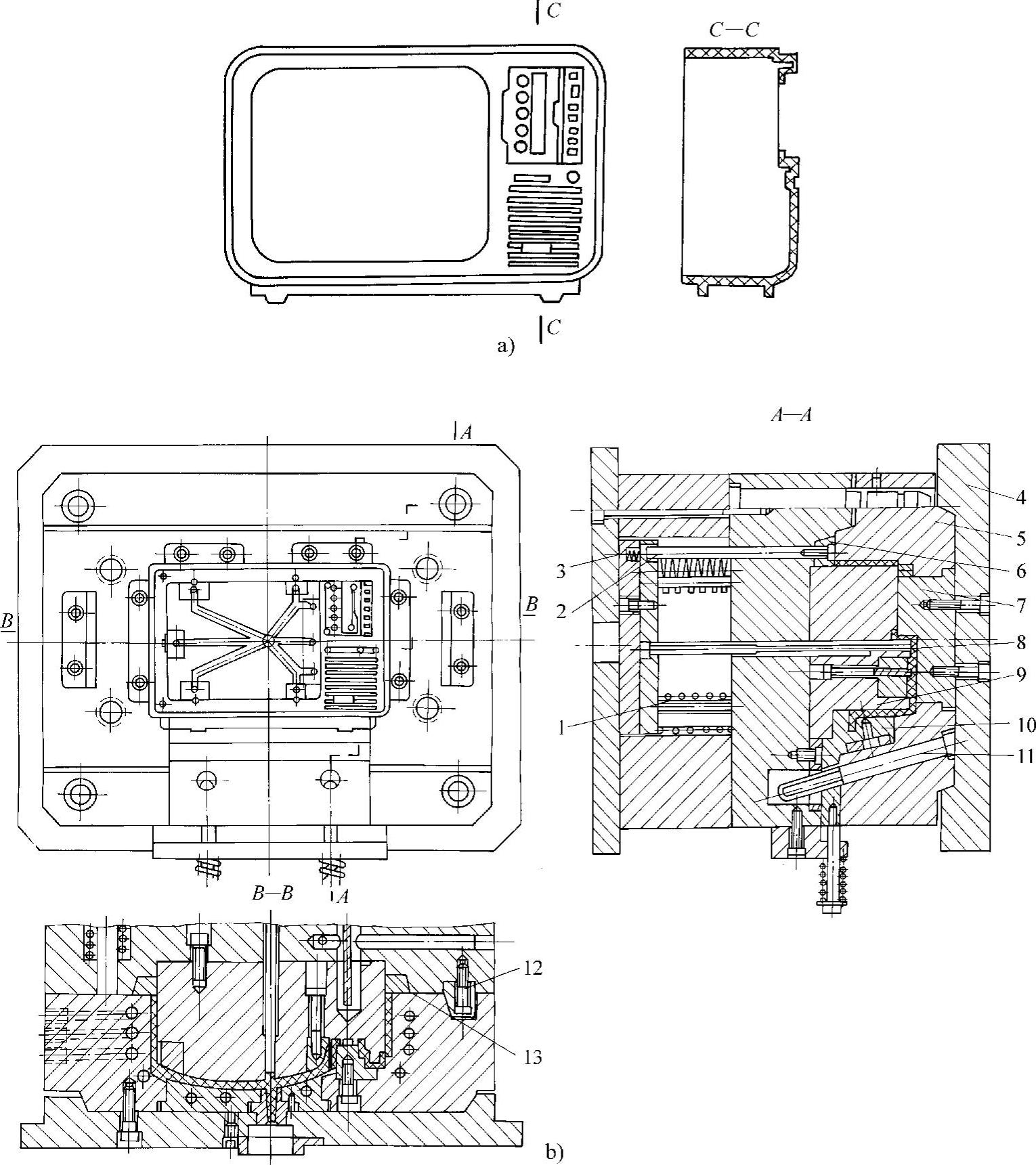

图12-50 电视机前罩注塑模

a）零件 b）模具结构

1、3—弹簧 2、8—推杆 4—定模座板 5—定模型腔板 6、13—推块 7—凹模镶块 9—型芯（动模） 10—侧滑块 11—斜导柱 12—锁紧块
