实例47  汽车坐垫注塑模

零件材料：聚丙烯

零件图：见图12-47a

模具结构图：见图12-47b

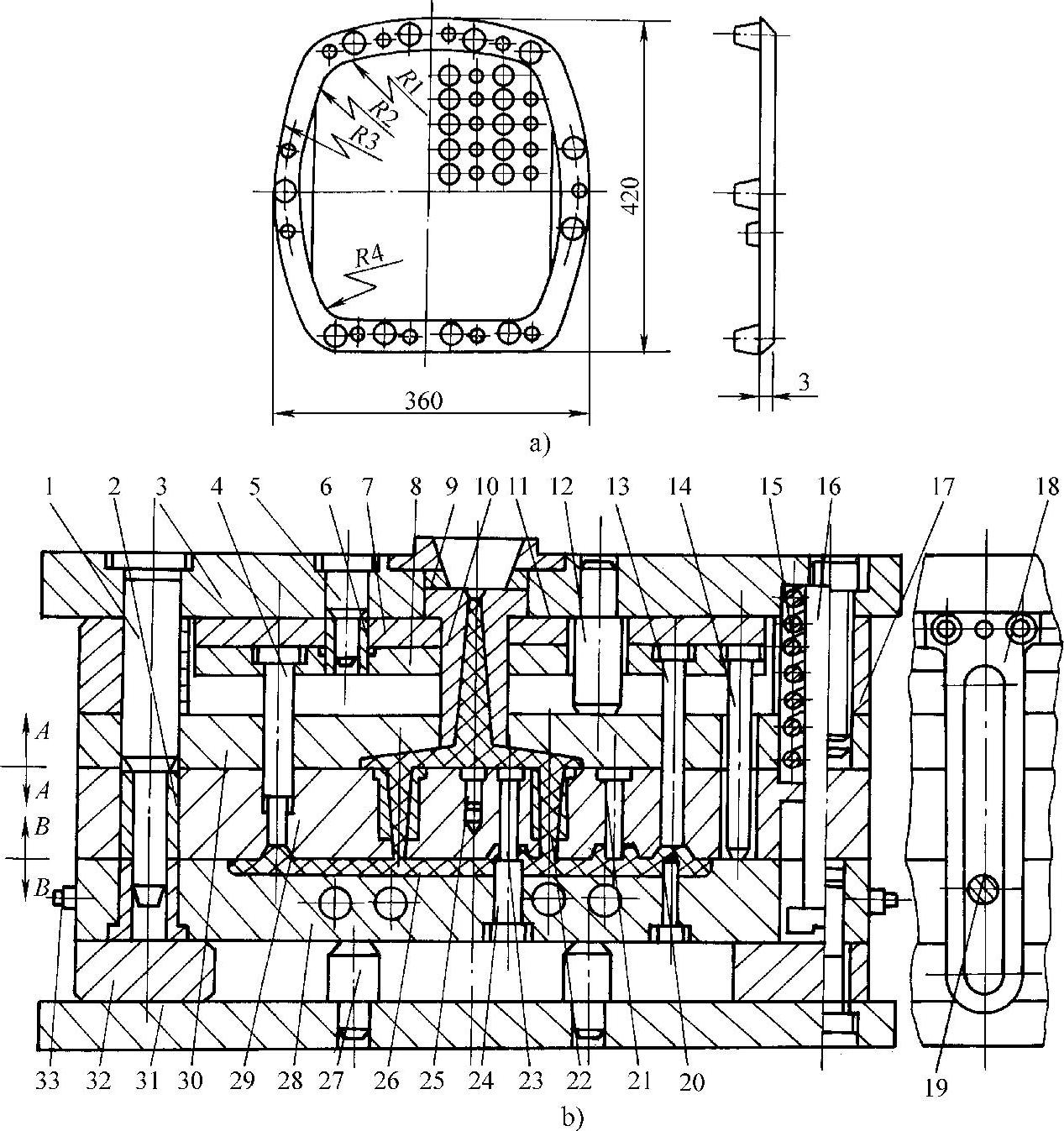

图12-47 汽车坐垫注塑模(https://www.daowen.com)

a）零件 b）模具结构

1、5—导柱 2—导套 3—定模座板 4、13—推杆 6—双联导套 7—垫板 8—推杆固定板 9—调整垫圈 10—浇口套 11—定位圈 12、27—顶柱 14—复位杆 15—弹簧 16—卸料螺钉 17—支块 18—拉板 19—螺钉 20、21、23、24—型芯 22—浇口套 25—分流锥 26—制件 28—凹模 29—浇口套板 30—浇口板 31—动模座板 32—支承块 33—水嘴

说明：

1）该模具为双分型面拉板式脱模机构，并采用四个分点浇口进料。因塑料制件投影面积大，在注塑成型时，为了防止凹模变形，在凹模下面增设四个对称顶柱27。制件要求成型面美观，故制件的背面设在定模上，浇口痕迹也留在背面。

2）注塑成型后，动模首先沿A—A面离开定模一定距离，主流道脱开；动模部分继续移动，由卸料螺钉16限位，动模与浇口套板29沿B—B面分开；动模仍继续移动，螺钉19碰到拉板18带动垫板7，此垫板又带动推杆4、13把制件推出；然后合模，由复位杆14复位，完成整个动作。
