实例48  摩托车尾灯罩注塑模

零件材料：改性聚苯乙烯

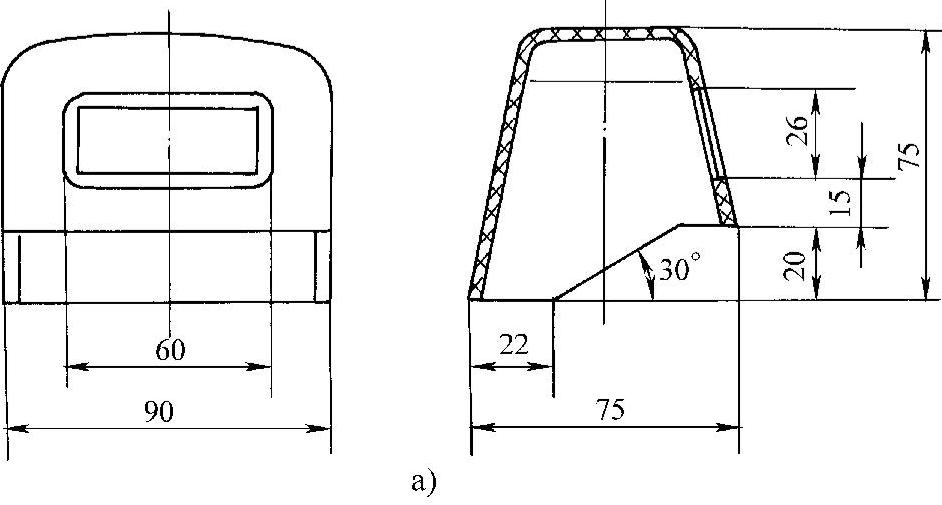

零件图：见图12-48a

模具结构图：见图12-48b

说明：

1）该模具为斜导柱分型抽芯脱模机构。根据塑料制件的形状要求，分型面呈梯形，并采用一模两腔形式。侧抽芯的滑块5设在型腔板4内。

2）注塑成型后，型腔板4起初随动模移动，靠斜导柱8将滑块5拖动实现侧抽芯。

3）型腔对称分布，避免了成型时注塑压力对侧向的不均衡，确保了型腔板4不因此而产生移位。

图12-48 摩托车尾灯罩注塑模

图12-48 摩托车尾灯罩注塑模（续）

b）模具结构

1—动模垫板 2—型芯 3—推件板 4—型腔板 5—滑块 6—锁紧块 7—定模座板 8—斜导柱 9—浇口套 10—定位圈 11—限位拉杆 12—弹簧 13—导套 14—导柱 15—球头拉料杆 16—推杆 17—推板 18—动模座板 19—支承块 20—水嘴 21—吊环 22—堵头
