实例49  电话机外壳注塑模

零件材料：ABS

零件图：见图12-49a

模具结构图：见图12-49b

说明：

1）该模具为斜导柱分型抽芯脱模机构，采用直接浇口进料。模具的凹模和凸模大部分由镶件组成，这样便于制造加工，更换方便。侧抽芯机构由滑块3、斜导柱26及侧抽芯镶件25组成。

2）注塑成型后，动模与定模分离，斜导柱26使滑块3向左移动，侧抽芯镶件25从塑料制件内抽出，这时注塑机顶出机构推动推板20，带动推杆18将塑料制件从凸模5、10上推出。

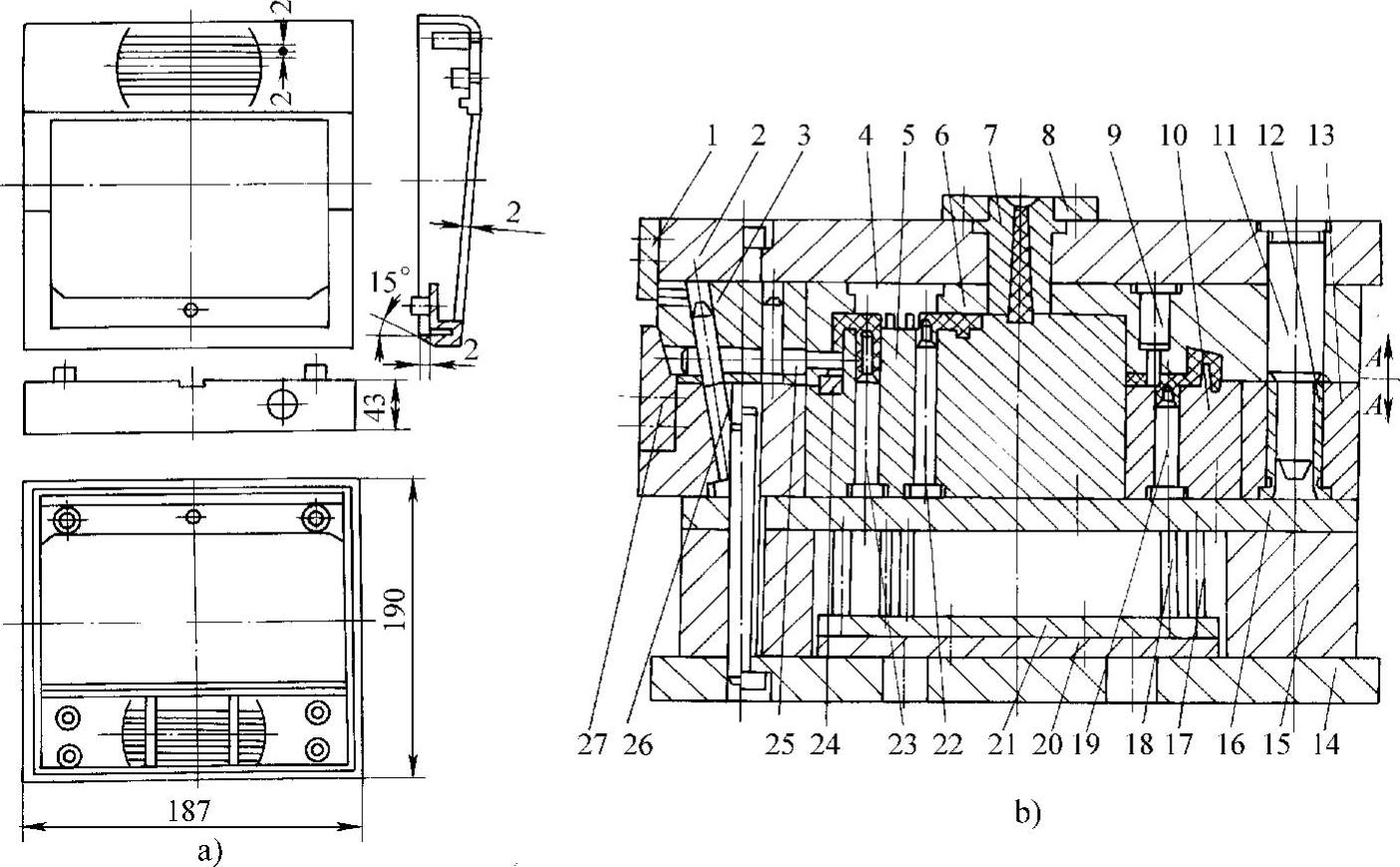

图12-49 电话机外壳注塑模

a）零件 b）模具结构

1—挡块2—定模座板3—滑块4—长方孔镶件5、10—凸模6—凹模 7—浇口套 8—定位圈 9、19、22、23、24—镶件 11—导柱 12—导套 13—凸模固定板 14—动模座板 15—支承块 16—动模垫板 17—复位杆 18—推杆 20—推板 21—推杆固定板 25—侧抽芯镶件 26—斜导柱 27—锁紧块
