14.1.2  建立分析模型

14.1.2 建立分析模型

首先采用梁模型针对简支边界条件建立转子分析模型，并进行计算分析。

1.启动SAMCEF Field

(1)双击桌面上的SAMCEF Field图标，启动SAMCEF Field。

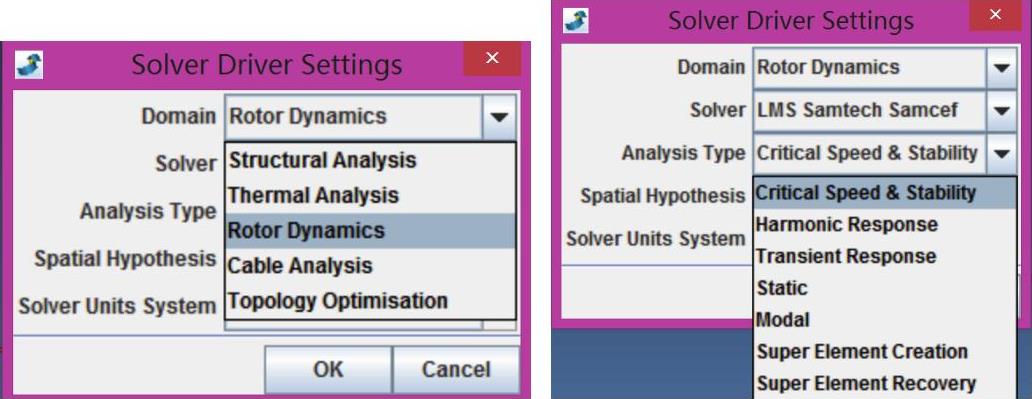

(2)Domain:在下拉列表框中选择Rotor Dynamics（如图14 2所示）。

(3)Analysis Type:在下拉列表框中选择Critical Speed& Stability（临界转速分析）。

(4)单击OK按钮。

图14-2 选择Rotor Dynamics和Critical SpeedStability

2.生成几何模型

转子在距离左端点处有支承，所以在建立转子模型时将转子分为两段为宜。

（1）在屏幕右上角的快捷菜单区单击图标。

（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0。

（3）输入第2个点坐标（800，0，0），即X：800，Y：0，Z：0。

（4）输入第3个点坐标（1200，0，0），X：1200，Y：0，Z：0。

（5）单击图标。

（6）在屏幕上选中Ponit1、Point2和Point3（或者在数据树中捕捉）。

（7）单击Apply按钮，生成一条线（Wire）。

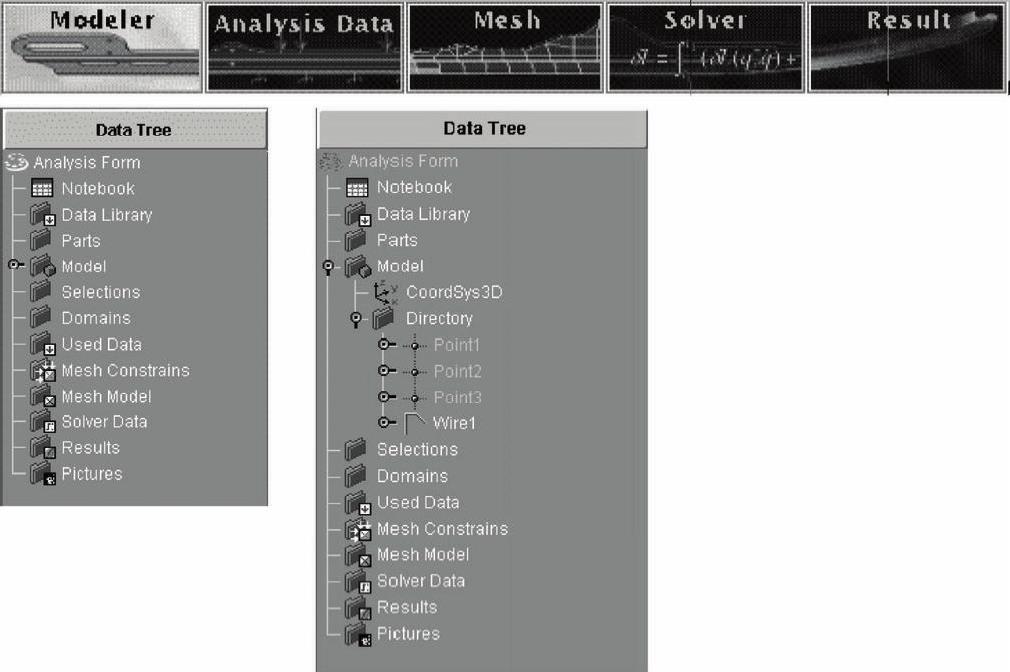

（8）模型数据树（Data Tree）如图14-3所示，单击图标可以展开此数据树。

图14-3 模型数据树
