14.1.3 定义分析数据

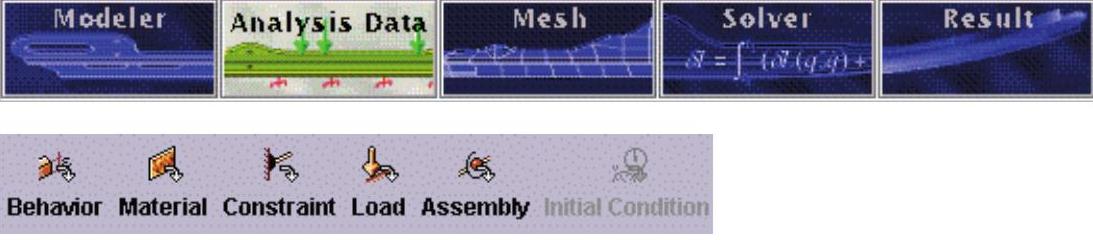

图14-4所示为分析数据模块。单击Analysis Data模块图标，进入分析数据模块，同时显示分析数据的快捷命令图标。
图14-4 分析数据模块及其快捷命令图标
1.定义属性
（1）在数据树中选择Wire1，或者在屏幕上捕获生成的几何线。

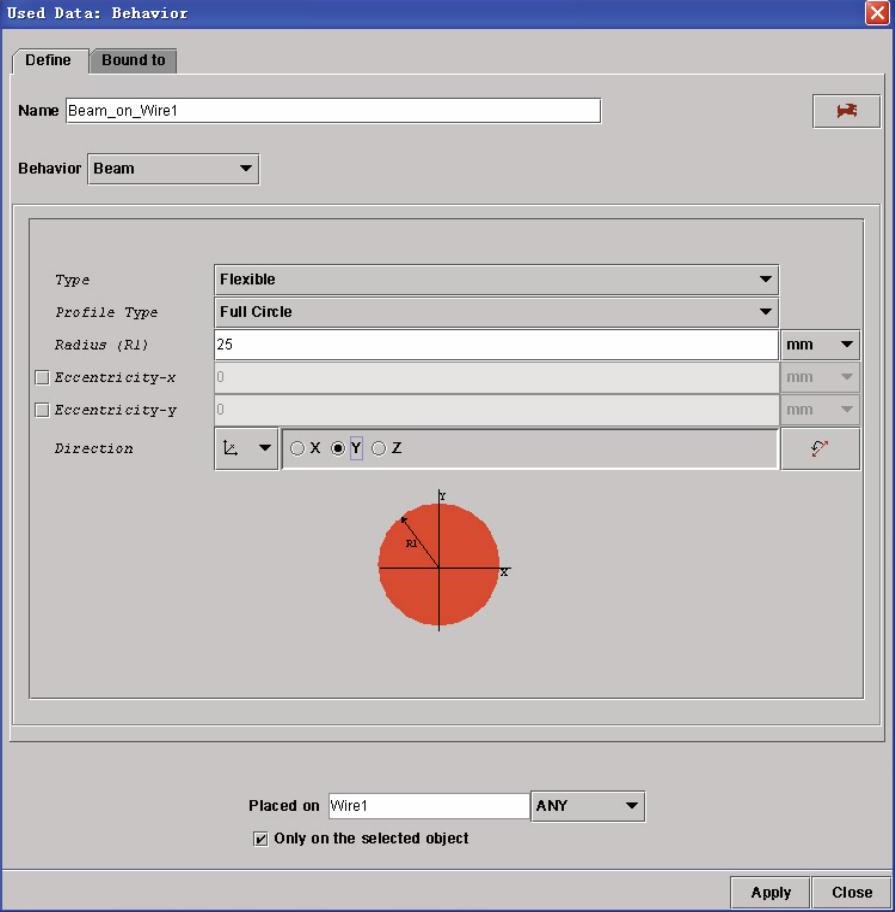

（2）单击Behavior图标，弹出图14-5所示的对话框。
图14-5 Behavior对话框
注意：在此下拉列表框中可以选择单元类型，以及是弹性体还是刚性体。
（3）Behavior：选择实体Beam。
（4）Type：选择弹性体Flexible。
（5）Profile Type：选择Full Circle。
（6）Direction：选择Y。
注意：此向量定义梁截面的方位。原则是图形上的局部坐标系X方向与选择的Direction方向一致。
（7）单击Apply按钮，在数据树Used Data项中创建了一个材料特性记录。
2．定义材料特性

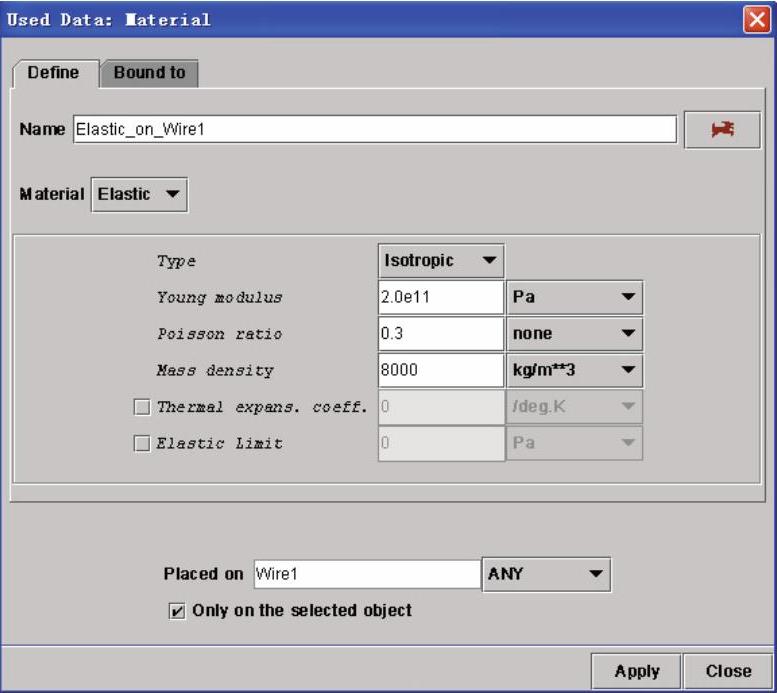

(1)单击Material图标，弹出图14-6所示的材料特性对话框，在此对话框中创建材料Steel。
图14-6 材料特性对话框
（2）Young modulus：输入2.0e11。
（3）Poisson ratio：输入0.3。
（4）Mass density：输入8000。
（5）单击“Apply”按钮，确认输入的数据。
3.添加边界条件
（1）单击Constraint图标。
（2）在Constraint下拉列表框中选择单自由度约束“Locking”。
（3）在Direction选项组中选择X单选按钮。
（4）使用鼠标拾取左端点。
（5）单击Apply按钮，左端点X方向约束并在数据树中留下一个记录。
（6）重复步骤（3）～（5），分别对左端点Y和Z的自由度约束。
（7）重复步骤（3）～（5），分别对右支点Y和Z的自由度约束。

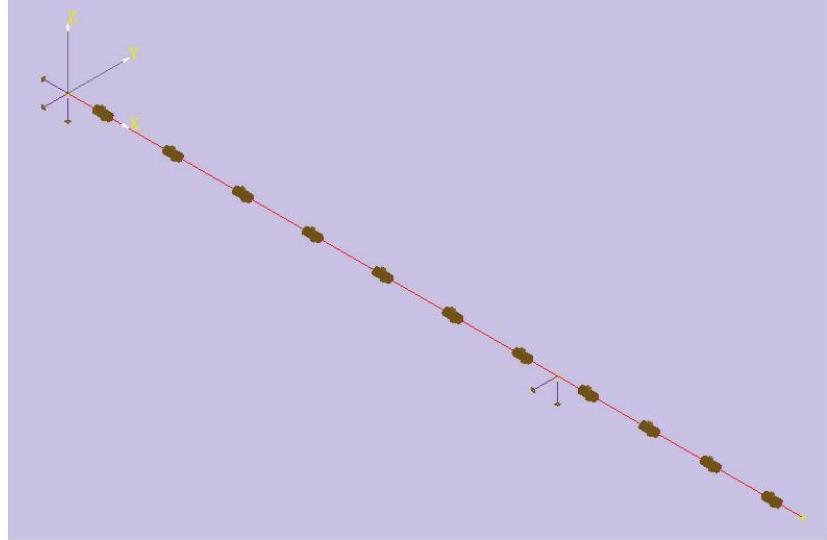

（8）约束如图14-7所示。
图14-7 约束
4.设置转子信息
（1）在数据树中选择Wire1，或者在图形上选择线Wire1。

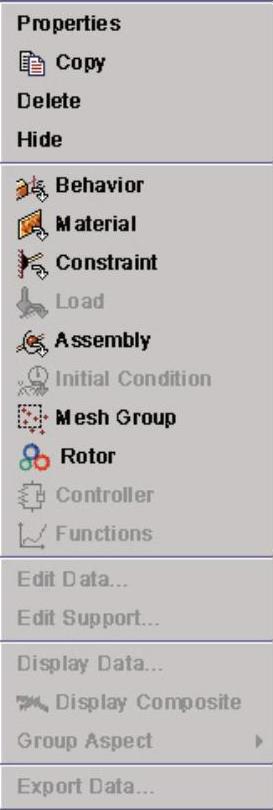

（2）单击鼠标右键，弹出图14-8所示的快捷菜单。

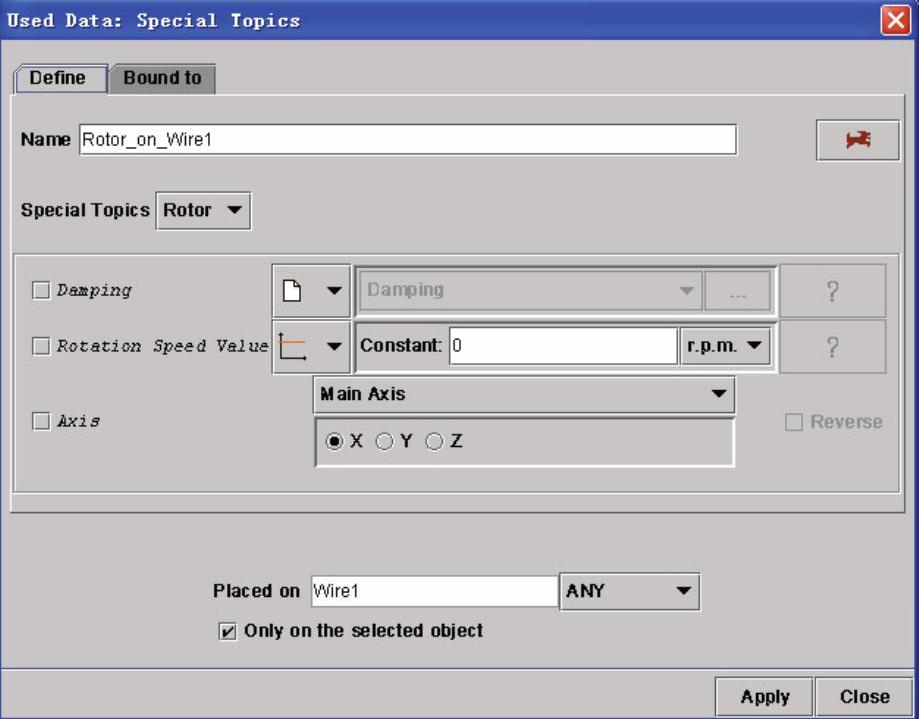

（3）选择Rotor命令，弹出图14-9所示的转子定义对话框。
（4）单击Apply按钮，定义线Wire1为转子。
图14-8 快捷菜单
图14-9 转子定义对话框
5.定义悬臂盘
悬臂盘采用集中质量单元（Lumped Mass）模拟，下面将定义悬臂盘。
（1）在数据树中选择Wire1，或者在图形上选择线Wire1。

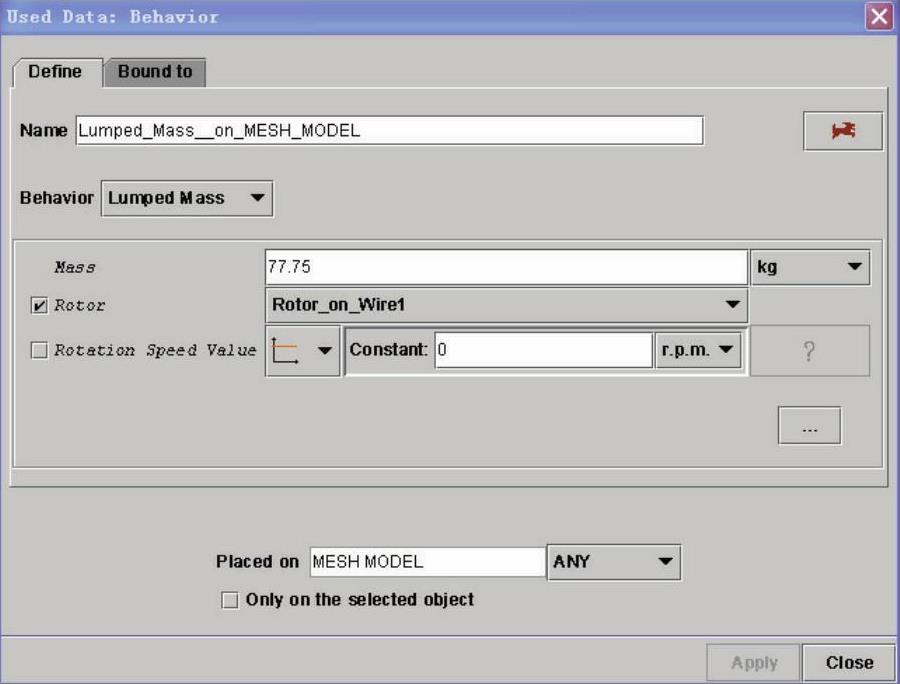

（2）单击Behavior图标，弹出图14-10所示集中质量单元定义对话框。
（3）选择Lumped Mass单元。
图14-10 集中质量单元定义对话框
（4）Mass：输入集中质量77.75，单位为kg。
(5)选中Rotor复选框并在下拉列表框中选择Rotor_on_Wirel。

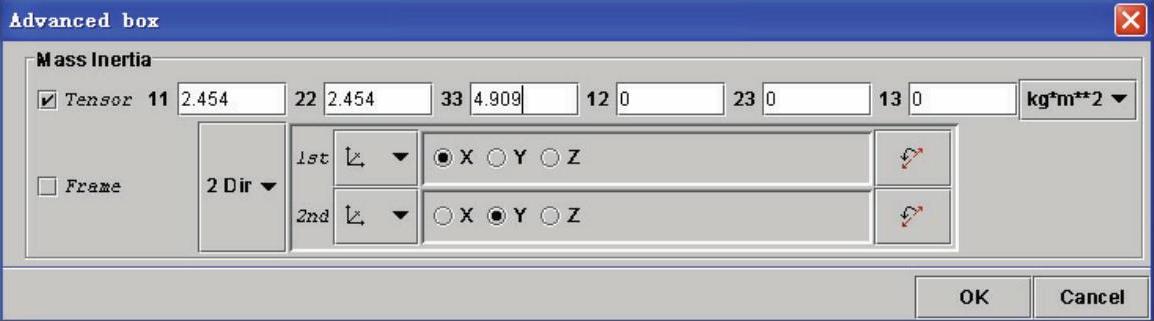

(6)单击Apply按钮，进入图14-11所示的转动惯量定义对话框。
图14-11 转动惯量定义对话框
（7）输入直径转动惯量和极转动惯量。
软件规定11和22为直径转动惯量，33为极转动惯量。同时注意转动惯量的单位是kg·m2。
（8）单击OK按钮，返回集中质量单元定义对话框。
（9）在Placed on右侧的下拉列表框中选择VERTEX。
（10）使用鼠标在转子的悬臂端拾取端点。
（11）单击Apply按钮，生成集中质量单元。
6.数据树

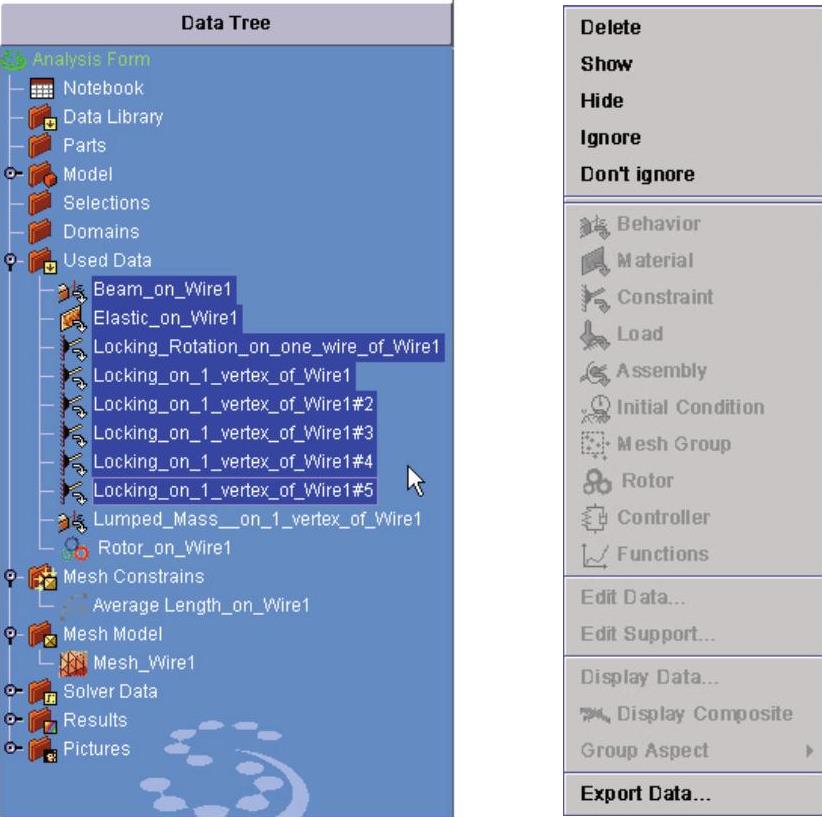

（1）单击Used Data左侧的
图标，展开的数据树如图14-12所示。
图14-12 展开的数据树
（2）如图14-12所示，选中Used Data中的梁单元定义、材料特性定义和约束条件，单击鼠标右键。
（3）在弹出的快捷菜单中选择Hide命令，关闭这些定义标志的显示。

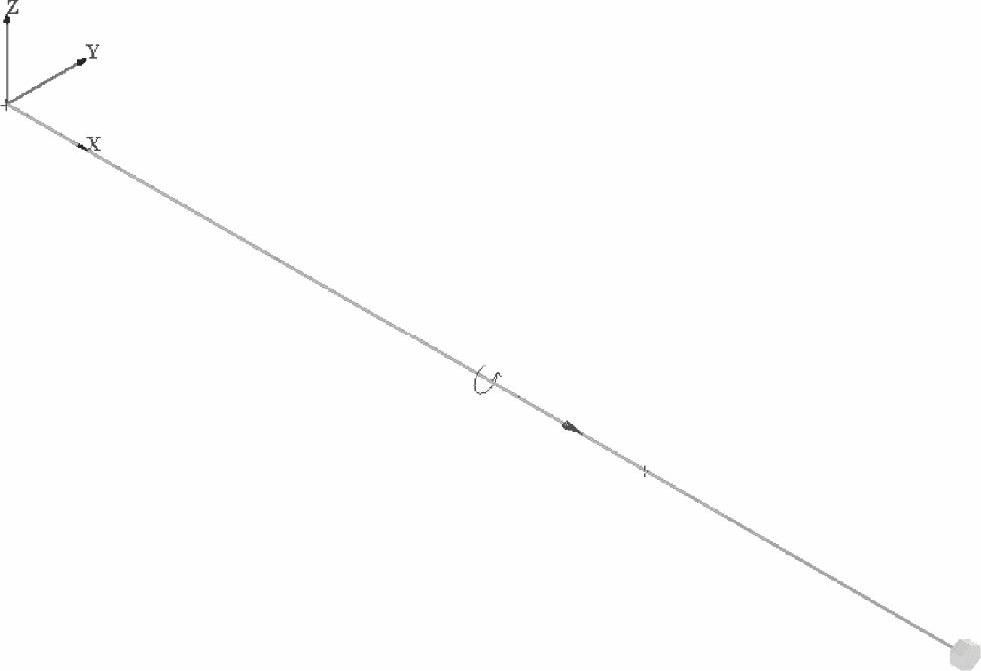

（4）图形区的转子模型如图14-13所示。其中箭头标志为转子的旋转方向，右下角的六边形棱柱标志为集中质量单元。
图14-13 转子模型
