14.1.1  实例分析

14.1.1 实例分析

本实例针对初次接触SAMCEF Rotor的读者，介绍对于一个简单的转子，从建模到分析以及结果分析的全部过程，以便读者能够容易地跟随操作。

读者按照本节的提示操作一次，可以在短时间内理解SAMCEF Field和SAMCEF Rotor的环境及使用方法。

在本书光盘中提供本实例中所有建模、分析和结果确认过程的最终数据库文件和动画文件。先通过动画对整个分析过程进行了解，从而提高跟随操作的效果。

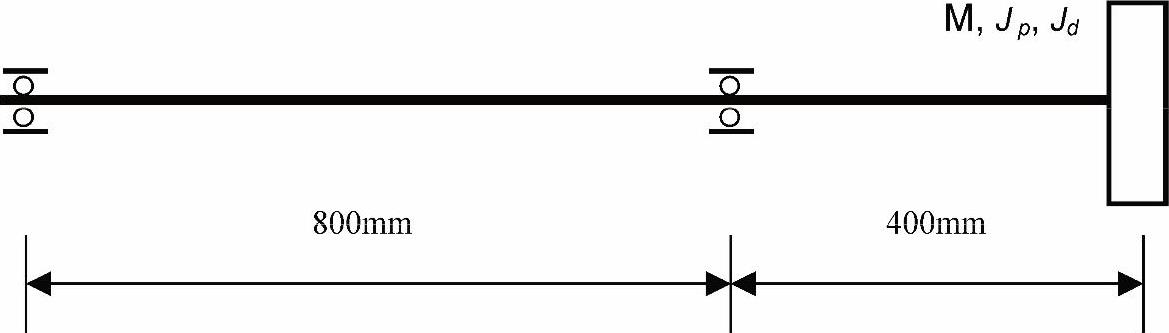

悬臂盘转子模型及其几何尺寸如图14-1所示。转子全长1200mm，转子直径50mm。圆盘的质量M=77.75kg，半径R=250mm，宽度为50mm，转动惯量Jp=mR²/2=4.909kg·m²，J_d=Jp/2=2.454kg·m²。轴承到左端点的距离分别为0mm和800mm。轴承弹性刚度为K_xx=K_yy=5000N/mm。转子材料为普通钢材，弹性模量为2.0×10⁵ N/mm²，密度为8000kg/m³。采用梁模型分别求解转子简支和弹性轴承支承情况下的进动转速、振型及临界转速。

图14-1 悬臂盘转子模型及其几何尺寸

本实例所介绍的各阶段的分析步骤与一般实际工作中的分析过程基本相同。其具体内容如下。

（1）建立分析模型。

（2）定义分析数据。

（3）划分有限元网格。

（4）求解。

（5）查看结果。

（6）直接法求解临界转速。

（7）弹性轴承支承临界转速分析。
