三维实体剖切功能可以将实体沿剖切平面完全切开,从而观察到实体内部的结构。剖切时,首先需要选择要剖切的三维对象,然后确定剖切平面的位置。当确定完剖切平面的位置后,还必须指明是否要将实体分割成的两部分保留。下面介绍图13.8.10所示的实体剖切的一般操作步骤。

Step1.打开文件D:\AutoCAD2018.1\work\ch13.08\revol-3d.dwg。

Step2.选择下拉菜单978-7-111-59658-5-Chapter13-338.jpg978-7-111-59658-5-Chapter13-339.jpg978-7-111-59658-5-Chapter13-340.jpg978-7-111-59658-5-Chapter13-341.jpg978-7-111-59658-5-Chapter13-342.jpg命令。

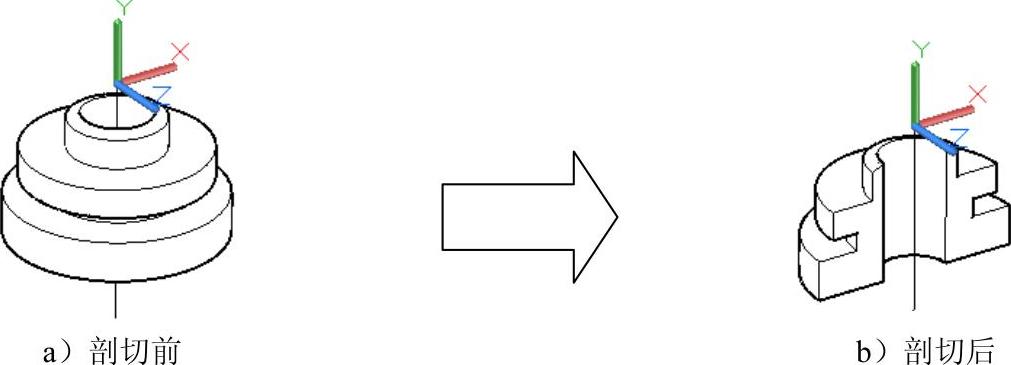

图13.8.10 实体剖切

说明:也可以在命令行中输入命令SLICE后按Enter键。

Step3.在978-7-111-59658-5-Chapter13-344.jpg的提示下,选取图13.8.10a中的三维实体,按Enter键结束选取对象。

Step4.输入字母XY后按Enter键,即将与当前UCS的XY平面平行的某个平面作为剖切平面。

Step5.在978-7-111-59658-5-Chapter13-345.jpg的提示下,按Enter键采用默认值,即剖切平面平行于XY平面且通过(0,0,0)点。

Step6.在978-7-111-59658-5-Chapter13-346.jpg的提示下,在要保留的一侧选择一点。此时便得到最后结果,如图13.8.10b所示。
