15.3.2  创建尺寸约束

15.3.2 创建尺寸约束

下面以图15.3.2所示的水平尺寸约束为例，介绍创建尺寸约束的一般操作步骤。

Step1.打开文件D：\AutoCAD2018.1\work\ch15.03\dimension_01.dwg。

说明：在创建尺寸约束之前，读者可通过选择参数化选项卡区域中面板下的选项，设置约束的模式，此模式比较符合机械制图的习惯。

Step2.在图15.3.1所示的“尺寸约束”面板中单击按钮。

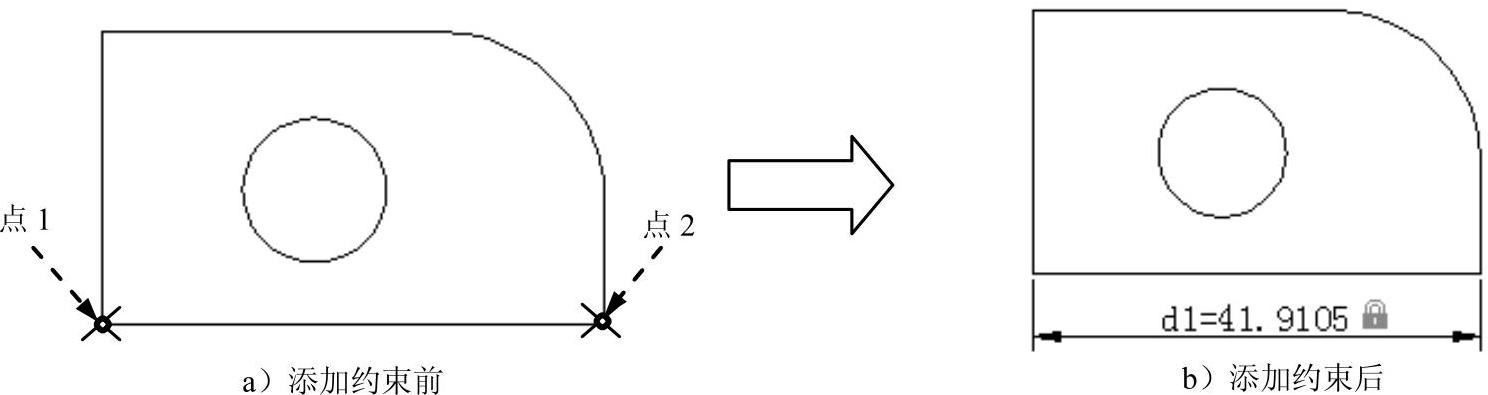

图15.3.2 水平尺寸约束

Step3.选取水平尺寸约束对象。在系统命令行的提示下，选取图15.3.2a所示的点1；在系统命令行的提示下，选取图15.3.2a所示的点2；在系统命令行的提示下，在合适的位置单击以放置尺寸，最后按Enter键，结果如图15.3.2b所示。

说明：在选择尺寸约束对象时，也可以在命令行的提示下输入字母O，并按Enter键，选取尺寸约束的对象，然后在合适的位置单击以放置尺寸，若按Enter键，也可以创建尺寸约束。

Step4.修改尺寸值。双击图15.3.2b所示的尺寸，然后在激活的尺寸文本框中输入数值50并按下Enter键，修改尺寸的结果如图15.3.3所示。

Step5.参照Step2～Step4，创建图15.3.4所示的尺寸约束。

图15.3.3 修改尺寸

图15.3.4 尺寸约束
