15.3.3 尺寸约束设置

在使用AutoCAD绘图时可以控制约束栏的显示，使用“约束设置”对话框内的“标注”选项卡，即可控制显示标注约束时的系统配置。下面通过一个实例来介绍尺寸约束的设置。

Step1.打开文件D：\AutoCAD2018.1\work\ch15.03\dimension_02.dwg，如图15.3.5a所示。

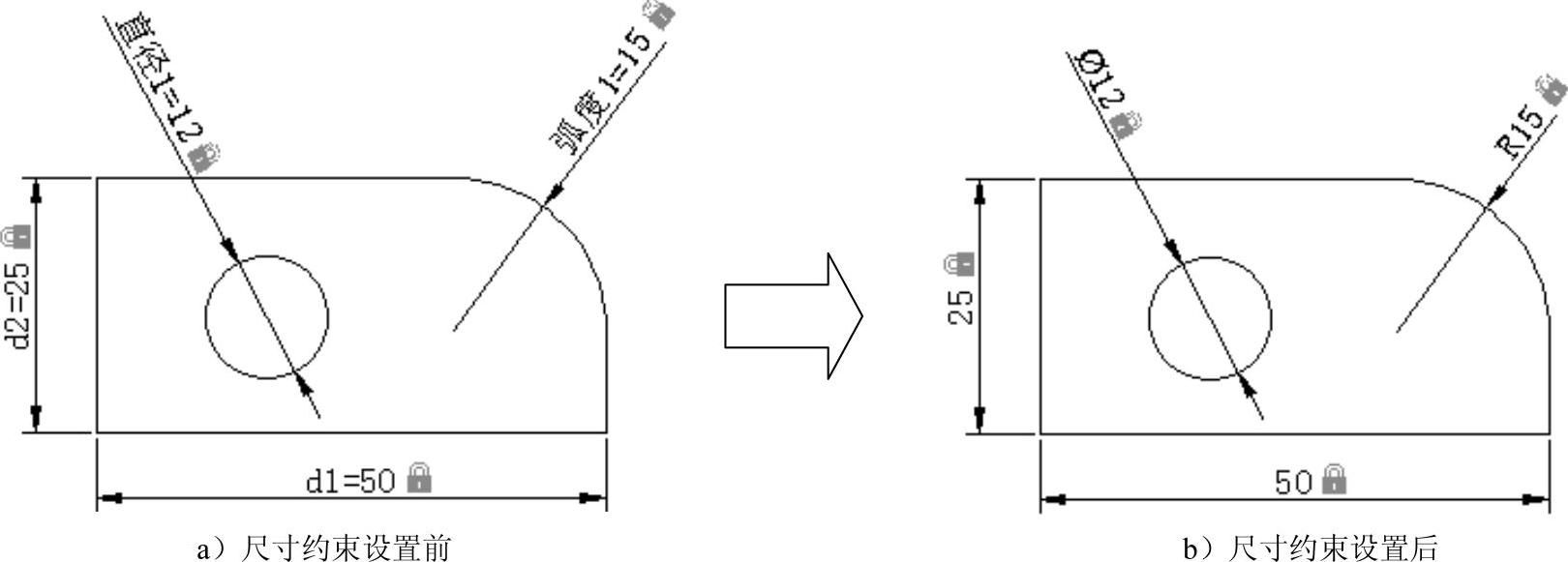

图15.3.5 尺寸约束设置

Step2.选择命令。选择下拉菜单978-7-111-59658-5-Chapter15-64.jpg978-7-111-59658-5-Chapter15-65.jpg978-7-111-59658-5-Chapter15-66.jpg命令（或在命令行中输入命令CONSTRAINTSETTINGS，然后按Enter键），此时系统弹出“约束设置”对话框。

Step3.在“约束设置”对话框中单击978-7-111-59658-5-Chapter15-67.jpg选项卡。

Step4.在978-7-111-59658-5-Chapter15-68.jpg区域的978-7-111-59658-5-Chapter15-69.jpg下拉列表中选择978-7-111-59658-5-Chapter15-70.jpg，然后单击978-7-111-59658-5-Chapter15-71.jpg按钮，结果如图15.3.5b所示。

“标注”选项卡各选项说明如下。

978-7-111-59658-5-Chapter15-72.jpg978-7-111-59658-5-Chapter15-73.jpg区域：该区域可以设置标注名称格式和锁定图标的显示。

978-7-111-59658-5-Chapter15-74.jpg978-7-111-59658-5-Chapter15-75.jpg：该下拉列表可以为标注约束时显示文字指定格式，分为978-7-111-59658-5-Chapter15-76.jpg、978-7-111-59658-5-Chapter15-77.jpg和978-7-111-59658-5-Chapter15-78.jpg三种形式，结果分别如图15.3.6、图15.3.5b、a所示。

978-7-111-59658-5-Chapter15-79.jpg978-7-111-59658-5-Chapter15-80.jpg：选中该复选框，可以对已标注的注释性约束的对象显示锁定图标；若取消选中该复选框，则结果如图15.3.7所示。

978-7-111-59658-5-Chapter15-81.jpg978-7-111-59658-5-Chapter15-82.jpg：显示选定时已设置为隐藏的动态约束。

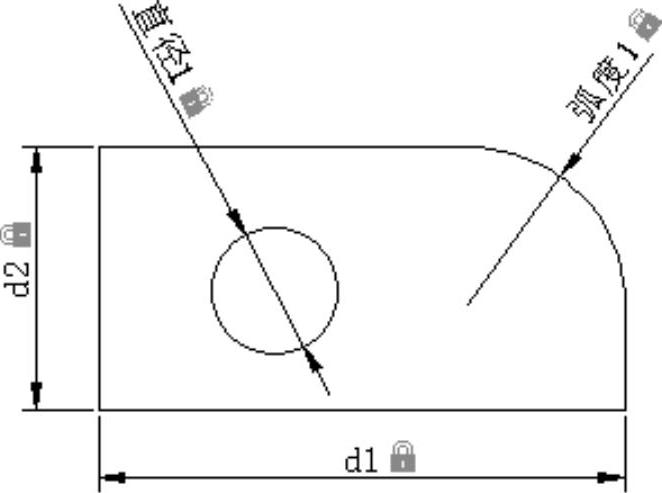

图15.3.6 显示“名称”格式


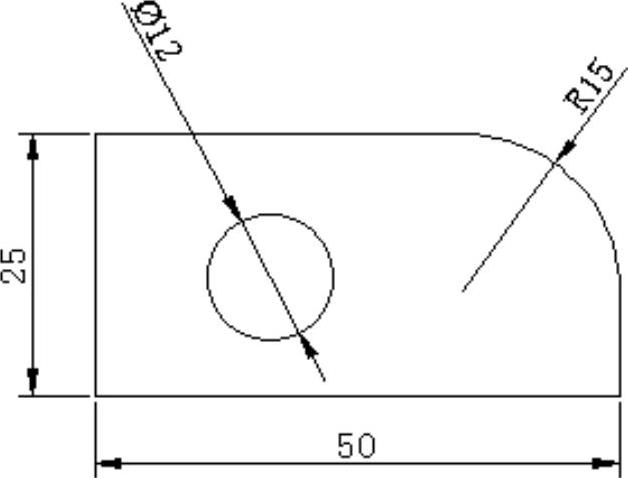

图15.3.7 显示“锁定图标”
