2.2.3  埋弧焊焊接材料

2.2.3 埋弧焊焊接材料

埋弧焊的焊接材料有焊丝和焊剂。

1.焊丝

埋弧焊使用焊丝的品种随被焊金属的种类不同而各异，有碳素结构钢、合金结构钢、高合金钢和各种非铁金属的焊丝以及堆焊用的特殊合金焊丝。

1）焊丝的作用：①作为电极和填充金属；②渗合金、脱氧、去硫等冶金处理的作用。

2）焊丝表面应光滑，便于焊接时能顺利送进，以免给焊接过程带来干扰，各种碳钢及不锈钢焊丝的表面最好镀铜，镀铜层既可防锈亦可改善焊丝与导电嘴的电接触状况。

3）焊丝直径与电流范围。焊丝直径为1.6～6mm，不同牌号焊丝不能混用。焊丝的直径不同使用的电流范围也不同，见表2-5。

表2-5 各种直径普通焊丝埋弧焊使用的电流范围

2.焊剂

1）分类。按焊剂碱度可分为碱性焊剂、酸性焊剂和中性焊剂；按焊剂化学性质可分为氧化性焊剂（含大量SiO₂、MnO或FeO的焊剂）、弱氧化性焊剂和惰性焊剂（含Al₂ O₃、CaO、MgO、CaF₂等，基本上不含SiO₂、MnO、FeO）。

2）焊剂的作用。焊剂熔化产生气和渣，保护电弧和熔池。焊剂还有脱氧和渗合金作用。

3）焊剂的牌号。“焊剂（HJ）×××”，其中“焊剂”两字表示埋弧焊及电渣焊用焊剂。第一位数字表示焊剂中氧化锰的含量：1—无锰；2—低锰；3—中锰；4—高锰；5—粘接型；6—烧结型。第二位数字表示焊剂中二氧化硅和氟化钙的含量：1—低硅低氟；2—中硅低氟；3—高硅低氟；4—低硅中氟；5—中硅中氟；6—高硅中氟；7—低硅高氟；8—中硅高氟。第三位数字表示同一类型焊剂的不同牌号，按0、1、2、3、…、9顺序排列。例如：焊剂131—表示第一号高硅低氟无锰型焊剂。

3.焊剂和焊丝的选配

常见焊剂用途及配用焊丝见表2-6。

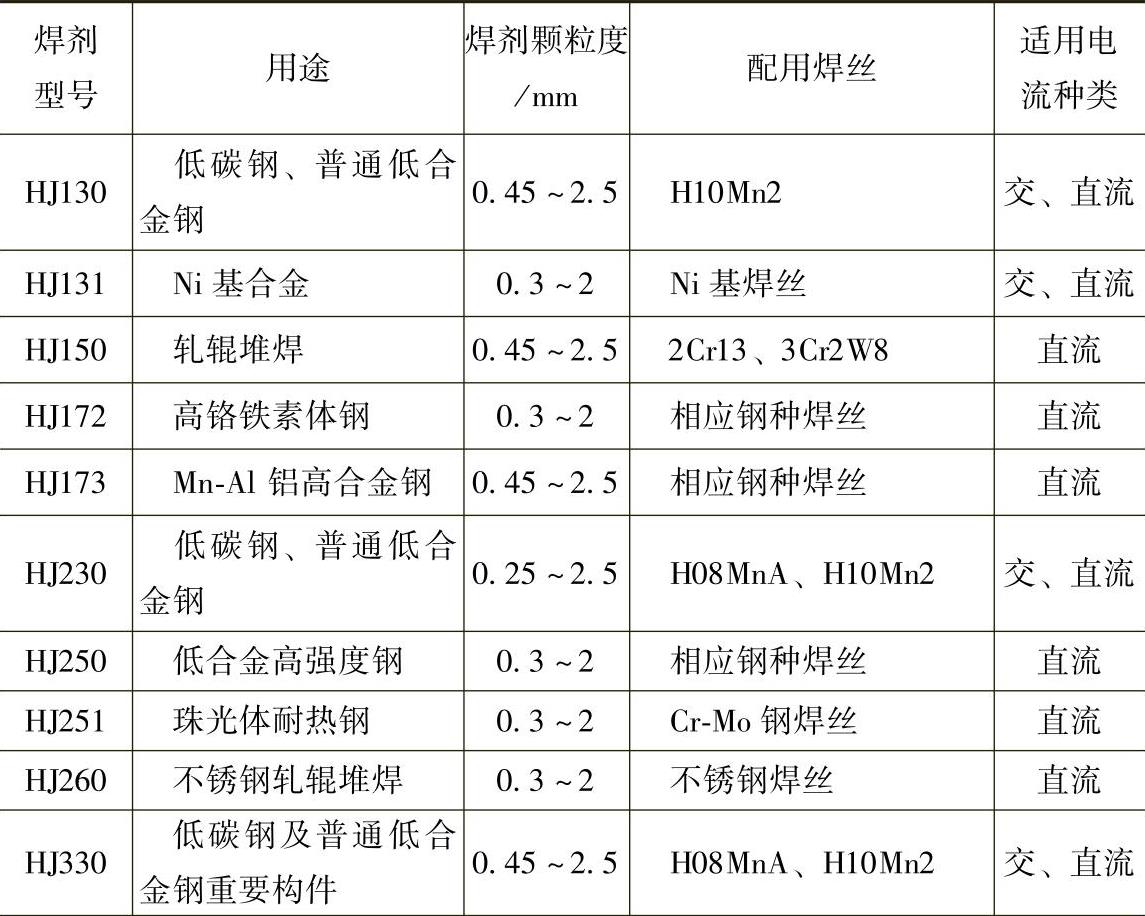

表2-6 常见焊剂用途及配用焊丝

（续）
