1.3.2  光敏电阻器

1.3.2 光敏电阻器

光敏电阻器是一种对光线敏感的电阻器，当照射的光线强弱变化时，阻值也会随之变化，通常光线越强阻值越小。根据光的敏感性不同，光敏电阻器可分为可见光光敏电阻器（硫化镉材料）、红外光光敏电阻器（砷化镓材料）和紫外光光敏电阻器（硫化锌材料）。其中硫化镉材料制成的可见光光敏电阻器应用最广泛。

1.外形与符号

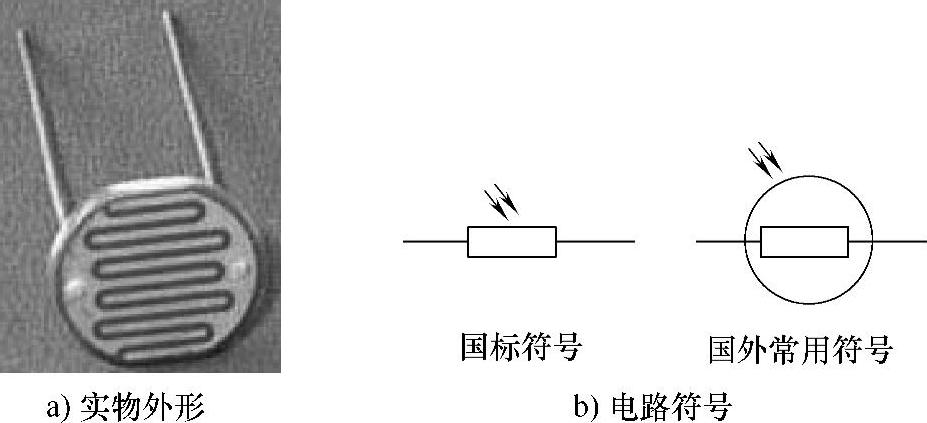

光敏电阻器的实物外形与电路符号如图1-13所示。

图1-13 光敏电阻器的实物外形与电路符号

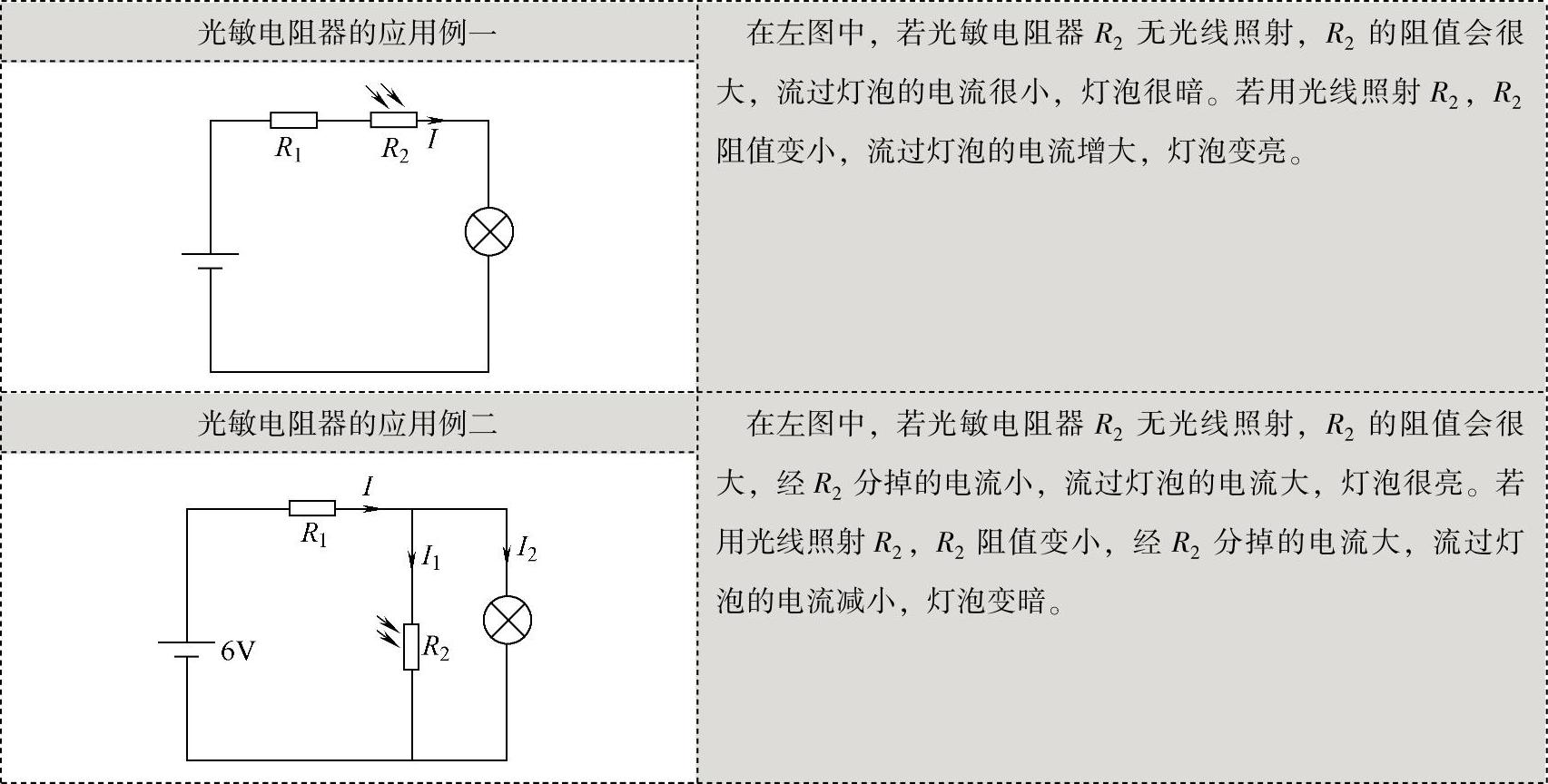

2.应用

光敏电阻器的功能与固定电阻器一样，不同之处在于它的阻值可以随光线强弱变化而变化。

3.主要参数

光敏电阻器的参数很多，主要参数有暗电流和暗阻、亮电流和亮阻、额定功率、最大工作电压及光谱响应等。

（1）暗电流和暗阻

在两端加有电压的情况下，无光照射时流过光敏电阻器的电流称暗电流；在无光照射时光敏电阻器的阻值称为暗阻，暗阻通常在几百千欧以上。

（2）亮电流和亮阻

在两端加有电压的情况下，有光照射时流过光敏电阻器的电流称亮电流；在有光照射时光敏电阻器的阻值称为亮阻，亮阻一般在几十千欧以下。

（3）额定功率

额定功率是指光敏电阻器长期使用时允许的最大功率。光敏电阻器的额定功率有5～300mW多种规格可供选择。

（4）最大工作电压

最大工作电压是指光敏电阻器工作时两端允许的最高电压，一般为几十伏至上百伏。

（5）光谱响应

光谱响应又称光谱灵敏度，它是指光敏电阻器在不同颜色光线照射下的灵敏度。

光敏电阻器除了有上述参数外，还有光照特性（阻值随光照强度变化的特性）、温度系数（阻值随温度变化的特性）和伏安特性（两端电压与流过电流的关系）等。

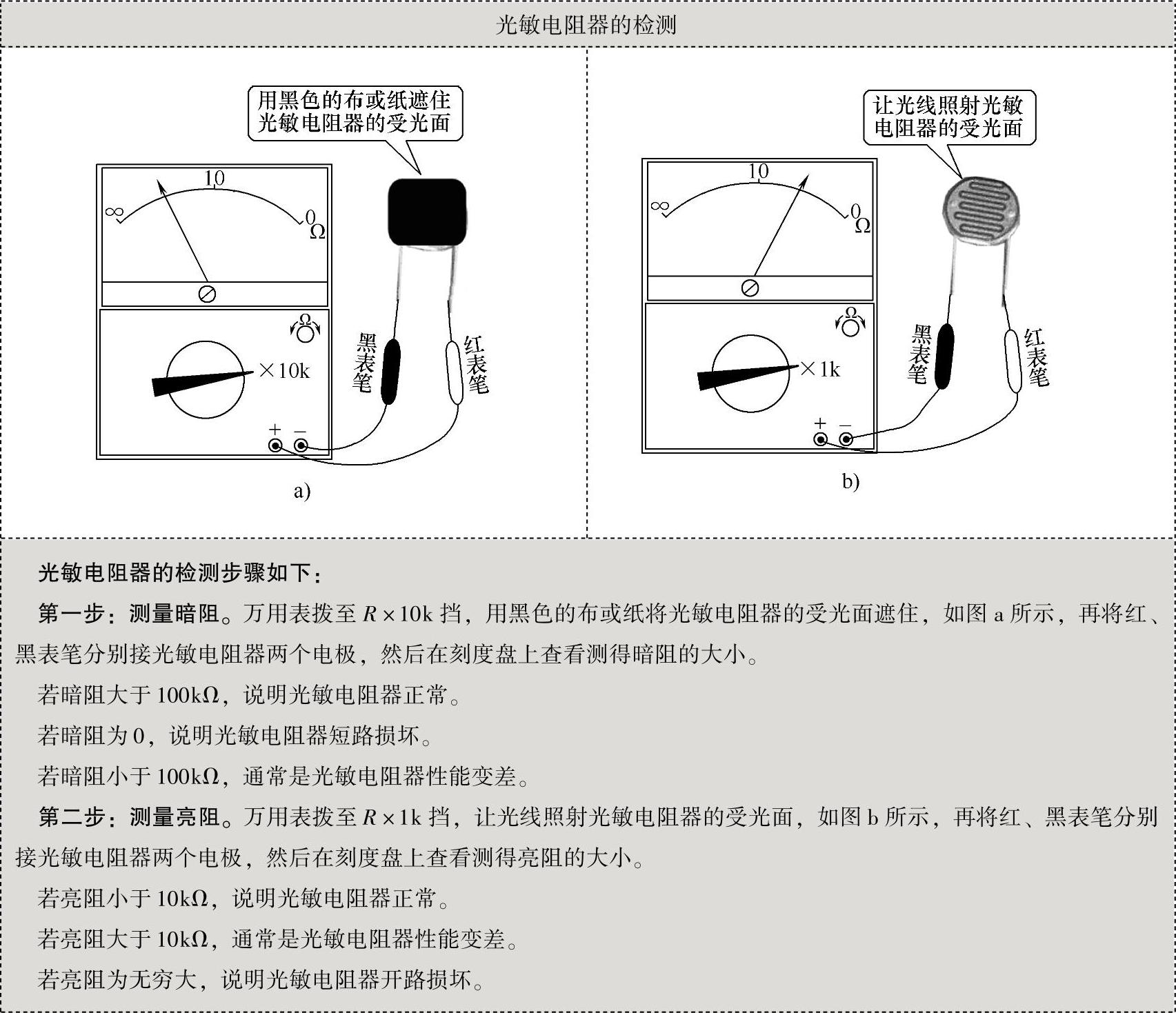

4.检测

光敏电阻器检测分两步，只有两步测量均正常才能说明光敏电阻器正常。
