1.3.3  湿敏电阻器

湿敏电阻器是一种对湿度敏感的电阻器，当湿度变化时其阻值也会随之变化。湿敏电阻器可为正温度特性湿敏电阻器（阻值随湿度增大而增大）和负温度特性湿敏电阻器（阻值随湿度增大而减小）。

1.外形与符号

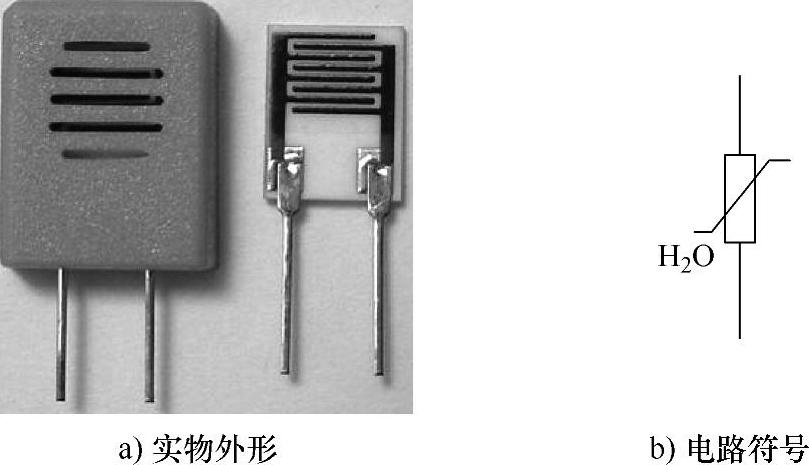

湿敏电阻器的实物外形与电路符号如图1-14所示。

2.应用

湿敏电阻器具有湿度变化时阻值也会变化的特点，利用该特点可以用湿敏电阻器作传感器来检测环境湿度大小。

图1-14 湿敏电阻器的实物外形与电路符号

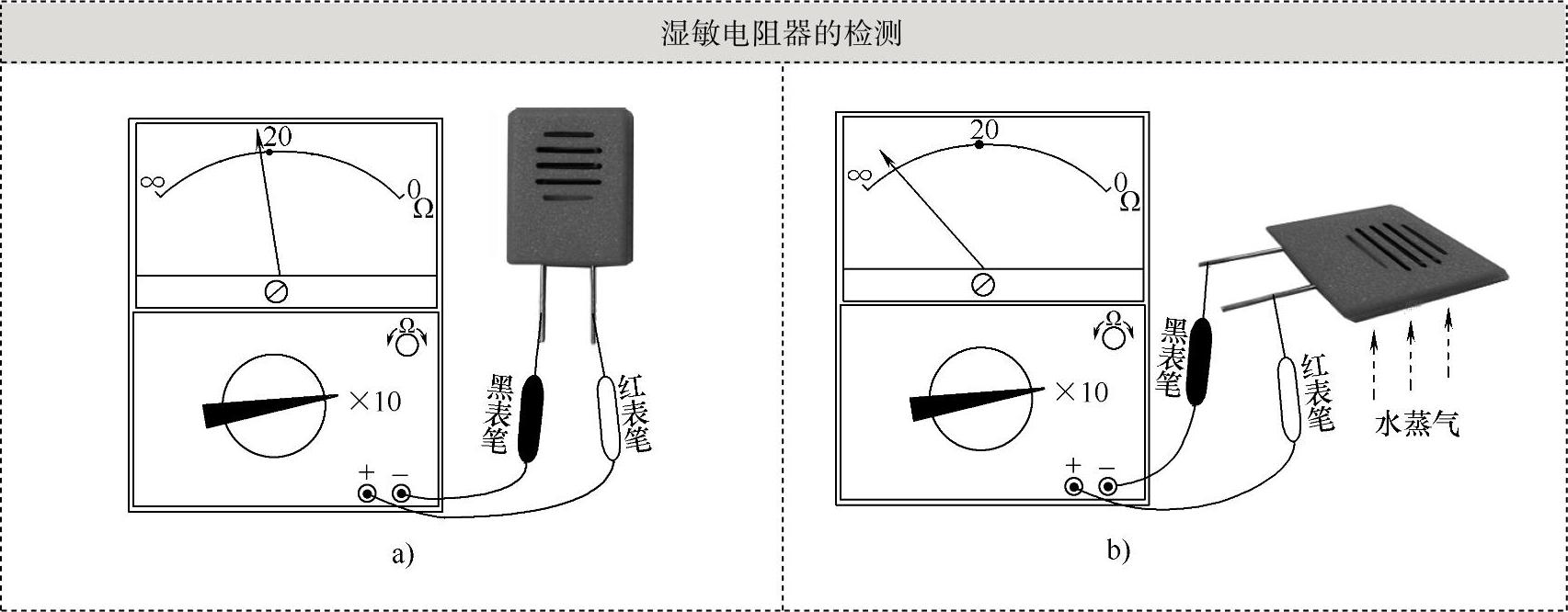

3.检测

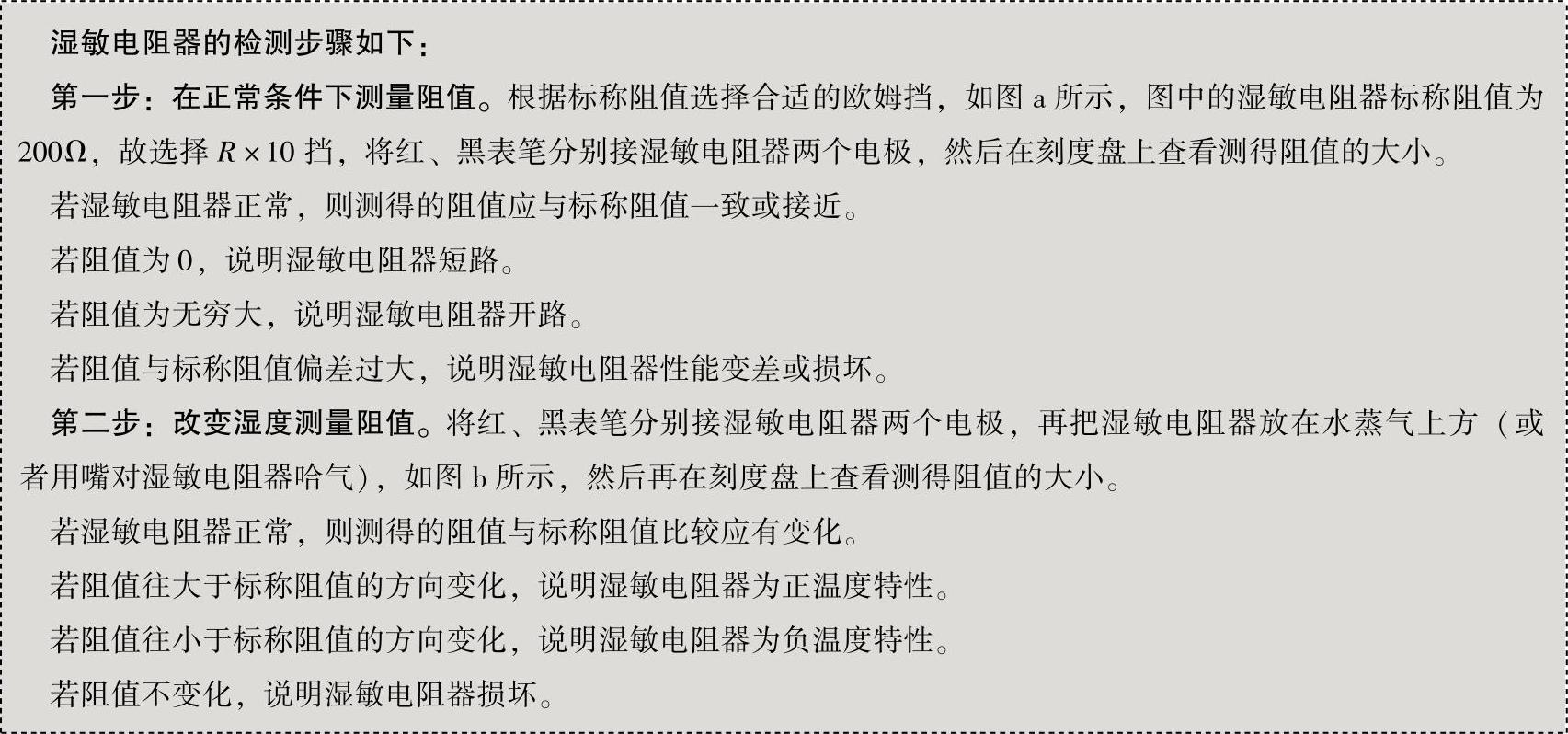

湿敏电阻器检测分两步，在这两步测量时还可以检测出其类型（正温度特性或负温度特性），只有两步测量均正常才能说明湿敏电阻器正常。

（续）
