1.3.1 热敏电阻器
热敏电阻器是一种对温度敏感的电阻器，它一般由半导体材料制作而成，当温度变化时其阻值也会随之变化。
1.外形与符号

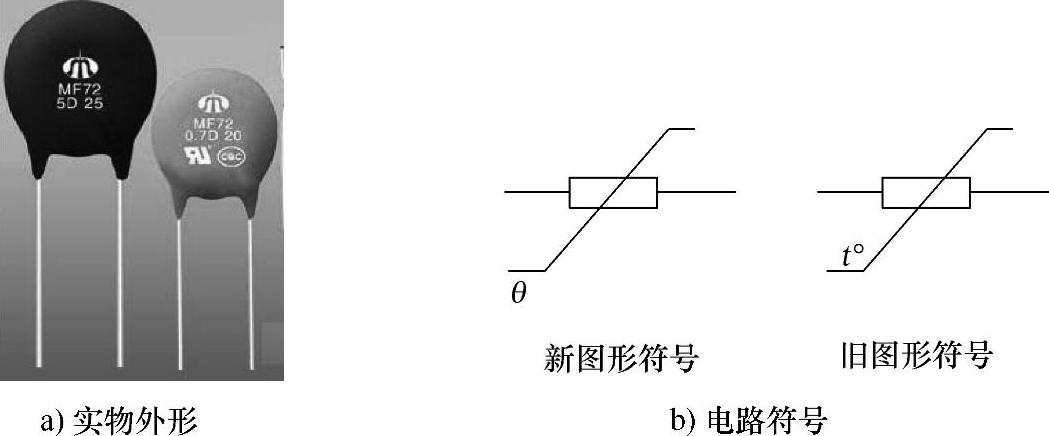

热敏电阻器的实物外形和电路符号如图1-12所示。
2.种类
热敏电阻器种类很多，通常可分为负温度系数（NTC）热敏电阻器和正温度系数（PTC）热敏电阻器两类。
图1-12 热敏电阻器的实物外形和电路符号
（1）负温度系数（NTC）热敏电阻器
负温度系数（NTC）热敏电阻器简称NTC，其阻值随温度升高而减小。NTC是由氧化锰、氧化钴、氧化镍、氧化铜和氧化铝等金属氧化物为主要原料制作而成的。根据使用温度条件不同，NTC可分为低温（-60～300℃）、中温（300～600℃）、高温（>600℃）三种。
NTC的温度每升高1℃，阻值会减小1%～6%，阻值减小程度视不同型号而定。NTC广泛用于温度补偿和温度自动控制电路，如冰箱、空调器、温室等温控系统常采用NTC作为测温元件。
（2）正温度系数（PTC）热敏电阻器
正温度系数（PTC）热敏电阻器简称PTC，其阻值随温度升高而增大。PTC是在钛酸钡（BaTiO3）中掺入适量的稀土元素制作而成。
PTC可分为缓慢型和开关型。缓慢型PTC的温度每升高1℃，其阻值会增大0.5%～8%，常用于温度补偿电路中。开关型PTC有一个转折温度（又称居里点温度，钛酸钡材料PTC的居里点温度一般为120℃左右），当温度低于居里点温度时，阻值较小，并且温度变化时阻值基本不变（相当于一个闭合的开关），一旦温度超过居里点温度，其阻值会急剧增大（相关于开关断开）。由于开关型PTC具有开关性质，因此常用在开机瞬间接通而后又马上断开的电路中，如彩电的消磁电路和冰箱的压缩机起动电路就用到开关型PTC。

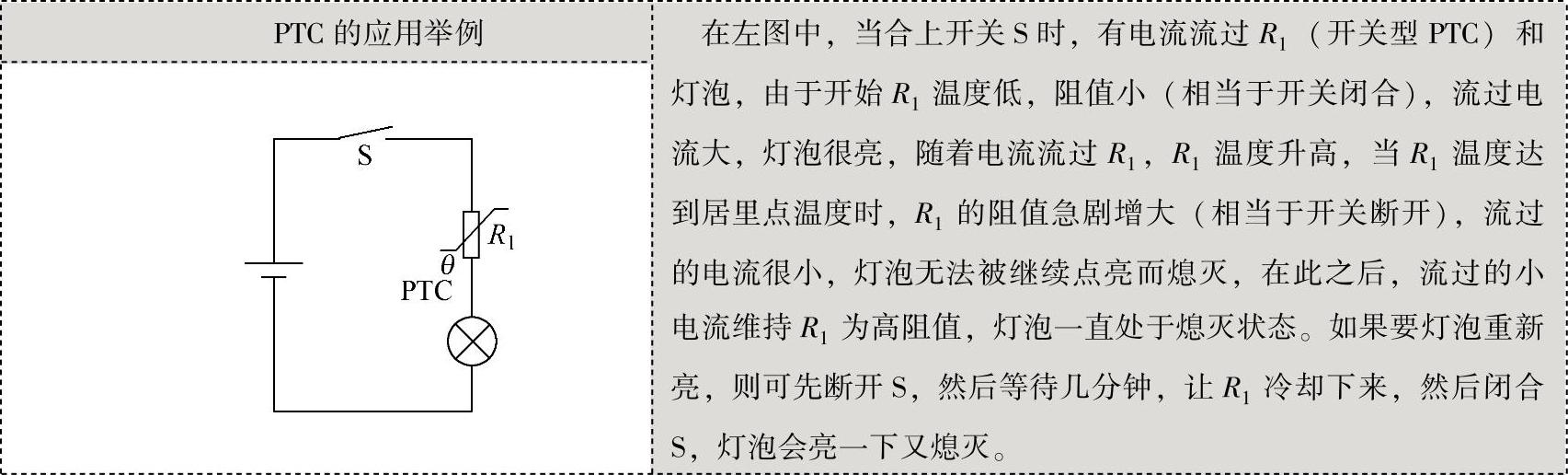

3.应用
热敏电阻器具有阻值随温度变化而变化的特点，一般用在与温度有关的电路中。
（续）

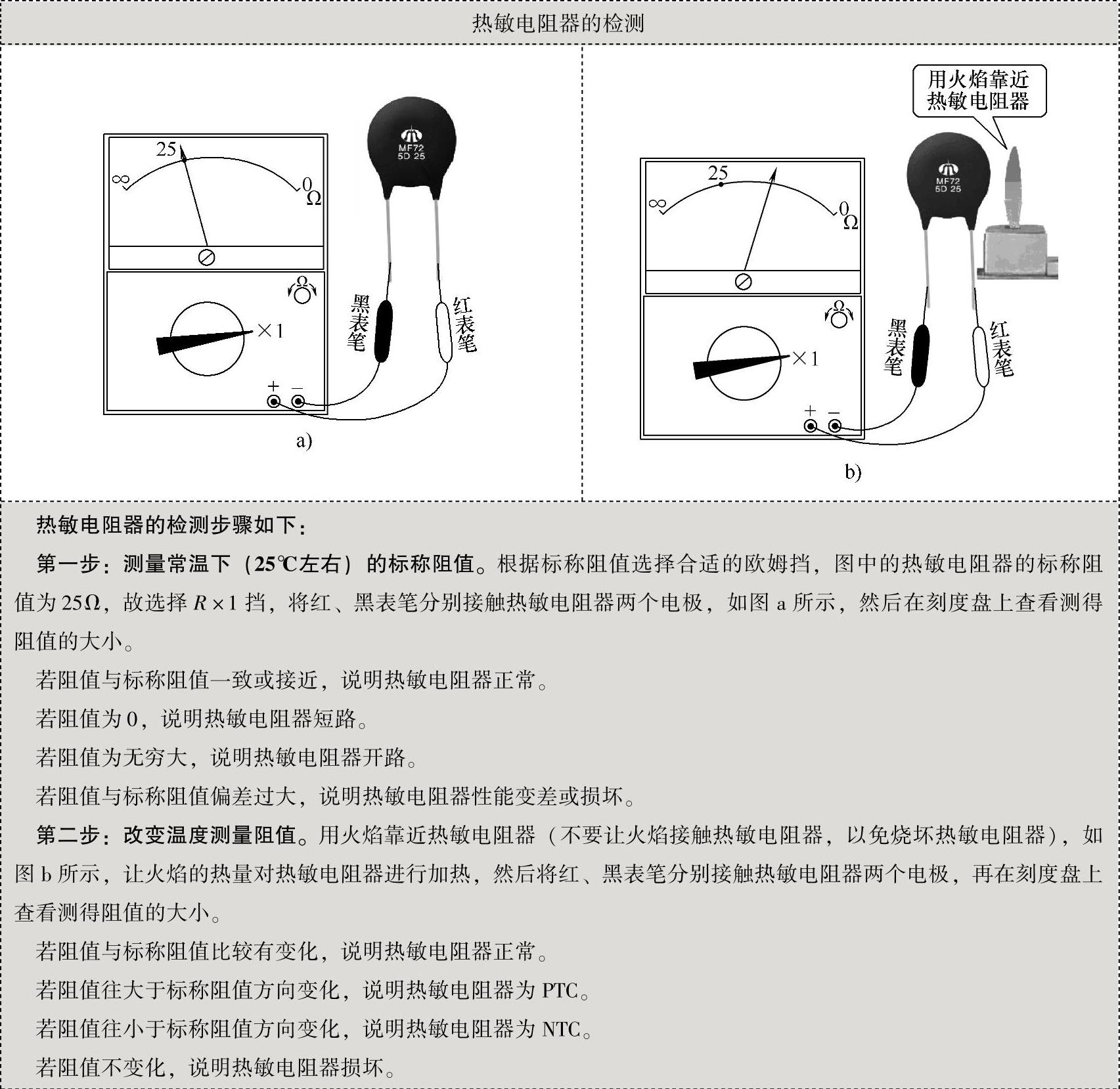

4.检测
热敏电阻器检测分两步，只有两步测量均正常才能说明热敏电阻器正常，在这两步测量时还可以判断出电阻器的类型（NTC或PTC）。
