2.3.2 轴线

轴线的创建的方法主要包括如下几种:椭圆的法线、椭圆的短轴、圆的参考方向和旋转轴线。下面将通过具体的实例分别介绍以上创建轴线方法的操作过程。

1.椭圆的法线

该方法可以通过已知椭圆的法线创建轴线。下面以图2.3.16所示的例子说明通过已知椭圆的法线创建轴线的操作过程。

图示

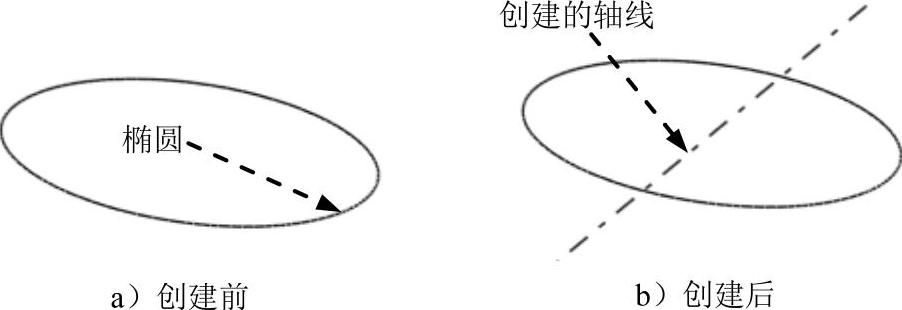

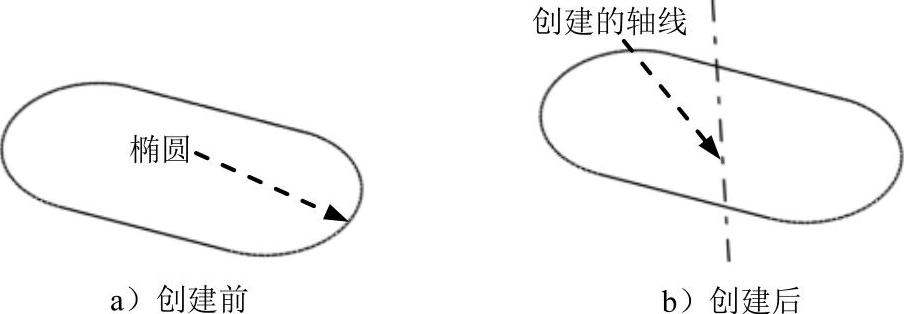

图2.3.16 利用椭圆的法线创建轴线

Step1.打开文件D:\cat2014.8\work\ch02.03.02\asix_oblong.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图2.3.17所示的“轴线定义”对话框。

Step3.定义参考元素。单击图2.3.16a所示的椭圆为参考元素。

Step4.定义轴线类型。在图示下拉列表中选择图示选项。

图示

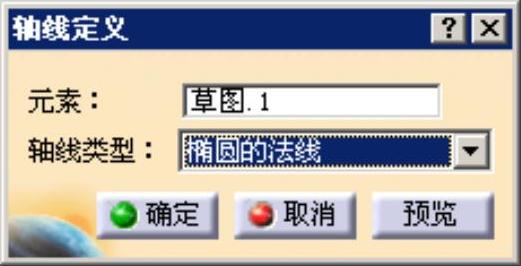

图2.3.17 “轴线定义”对话框(一)

Step5.单击图示按钮,完成轴线的创建。

说明:在创建轴线时,通过图2.3.18所示的图形也可以创建轴线,此时选择轴线类型命令显示为图示

图示

图2.3.18 利用长圆形的法线创建轴线

2.椭圆的短轴

该方法可以通过已知椭圆的短轴创建轴线。下面以图2.3.19所示的例子说明通过已知椭圆的短轴创建轴线的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.03.02\asix_ellipse.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图2.3.20所示的“轴线定义”对话框。

图示

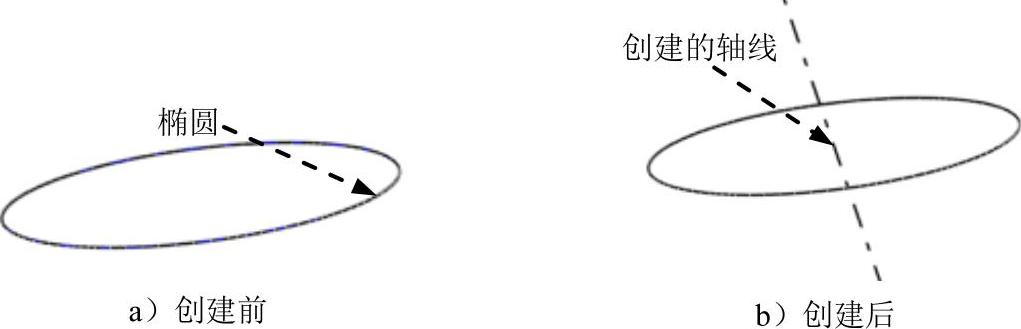

图2.3.19 利用椭圆的短轴创建轴线

图示

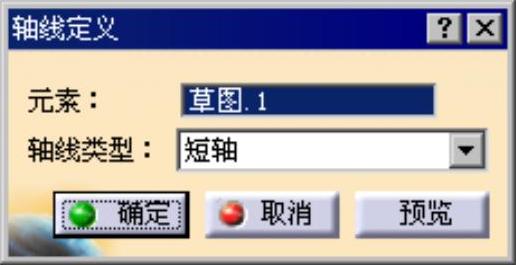

图2.3.20 “轴线定义”对话框(二)

Step3.定义参考元素。单击图2.3.19a所示的椭圆为参考元素。

Step4.定义轴线类型。在图示下拉列表中选择图示选项。

Step5.单击图示按钮,完成轴线的创建。

说明:在通过椭圆创建轴线时,也可以通过椭圆的长轴创建轴线,在图示下拉列表中选择图示命令,创建图2.3.21b所示的轴线。

图示

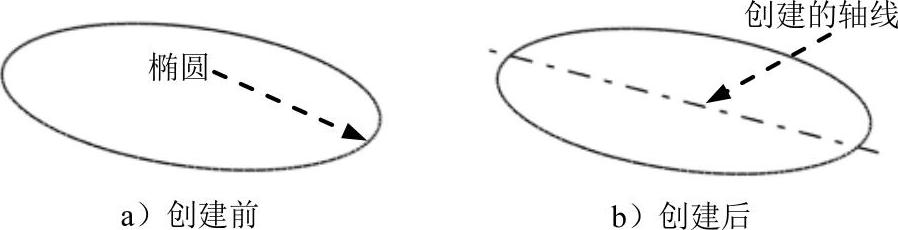

图2.3.21 利用椭圆的长轴创建轴线(https://www.daowen.com)

3.圆的参考方向

该方法可以通过已知圆的参考方向创建轴线。下面以图2.3.22所示的例子说明通过已知圆的参考方向创建轴线的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.03.02\asix_circle.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图2.3.23所示的“轴线定义”对话框。

图示

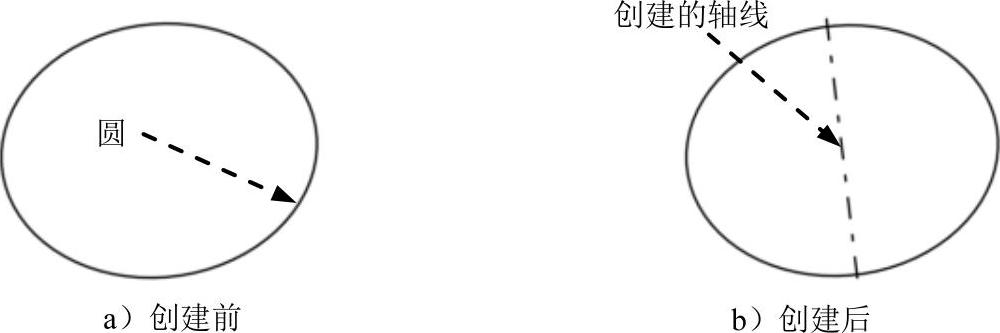

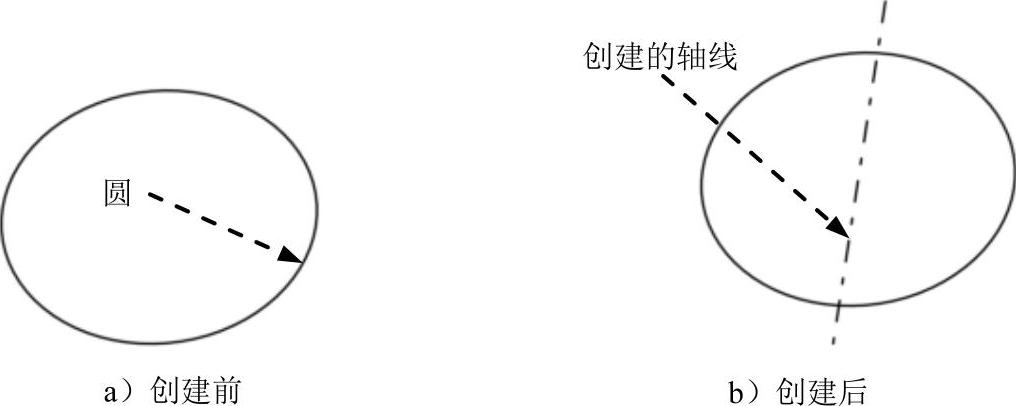

图2.3.22 利用圆的参考方向创建轴

图示

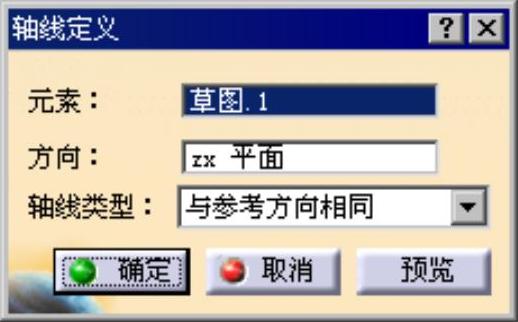

图2.3.23 “轴线定义”对话框(三)

Step3.定义参考元素。单击图2.3.22a所示的圆为参考元素。

Step4.定义参考方向。单击图示文本框选择zx平面。

Step5.定义轴线类型。在图示下拉列表中选择图示选项。

Step6.单击图示按钮,完成轴线的创建。

说明:在通过圆创建轴线时,也可以通过圆的参考方向的法线创建轴线,在图示下拉列表中选择图示命令,创建图2.3.24b所示的轴线;还可以通过圆的法线创建轴线,在图示下拉列表中选择图示命令,创建图2.3.25b所示的轴线。

图示

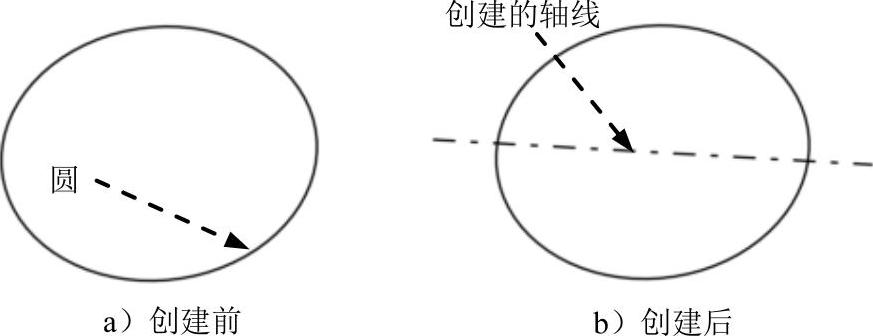

图2.3.24 利用圆的参考方向的法线创建轴线

图示

图2.3.25 利用圆的法线创建轴线

4.旋转轴线

该方法可以通过已知的旋转面创建轴线。下面以图2.3.26所示的例子说明通过已知的旋转面创建轴线的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.03.02\asix_revolute.CATPart。

Step2.选择命令。选择下拉菜单图示图示图示图示图示命令,系统弹出图2.3.27所示的“轴线定义”对话框。

Step3.定义参考元素。单击图2.3.26a所示的旋转面为参考元素。

Step4.单击图示按钮,完成轴线的创建。

图示

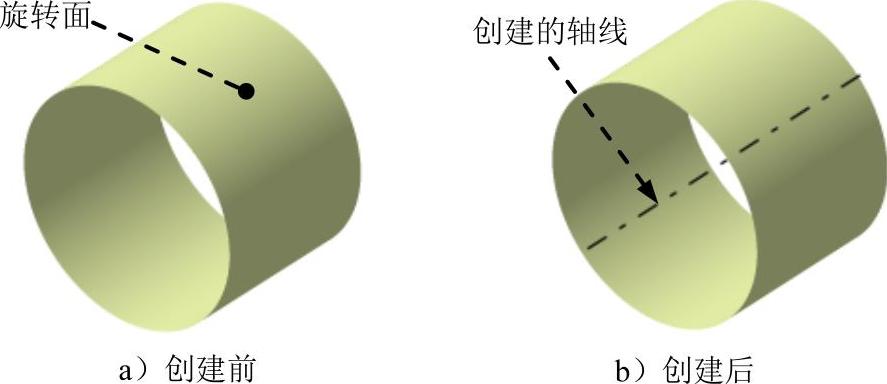

图2.3.26 利用旋转面创建轴线

图示

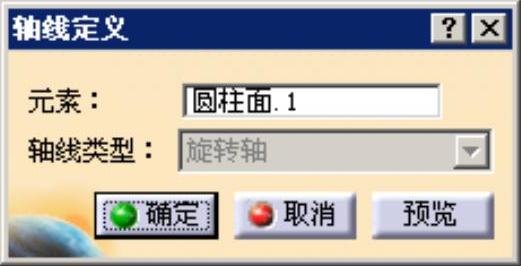

图2.3.27 “轴线定义”对话框(四)
