2.3.5  圆角

2.3.5 圆角

使用下拉菜单978-7-111-48470-7-Chapter02-650.jpg978-7-111-48470-7-Chapter02-651.jpg978-7-111-48470-7-Chapter02-652.jpg978-7-111-48470-7-Chapter02-653.jpg978-7-111-48470-7-Chapter02-654.jpg命令,可以通过已知的曲线创建3D圆角。下面以图2.3.48所示的例子说明通过已知的曲线创建3D圆角的操作过程。

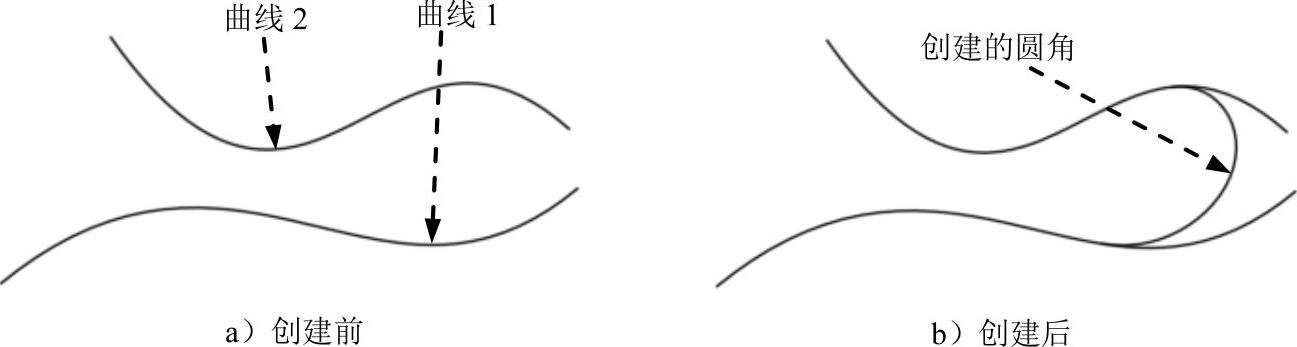

图2.3.48 利用曲线创建3D圆角

Step1.打开文件D:\cat2014.8\work\ch02.03.05\corner_3d.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter02-656.jpg978-7-111-48470-7-Chapter02-657.jpg978-7-111-48470-7-Chapter02-658.jpg978-7-111-48470-7-Chapter02-659.jpg978-7-111-48470-7-Chapter02-660.jpg命令,系统弹出图2.3.49所示的“圆角定义”对话框。

Step3.定义圆角类型。在978-7-111-48470-7-Chapter02-661.jpg下拉列表中选择978-7-111-48470-7-Chapter02-662.jpg选项。

Step4.定义第一参考元素。单击图2.3.48a所示的曲线1为第一参考元素。

Step5.定义第二参考元素。单击图2.3.48a所示的曲线2为第二参考元素。

Step6.定义圆角半径。在978-7-111-48470-7-Chapter02-663.jpg文本框中输入圆角半径值15。

Step7.单击978-7-111-48470-7-Chapter02-664.jpg按钮,完成圆角的创建。

图2.3.49所示“圆角定义”对话框中各按钮的说明如下。

978-7-111-48470-7-Chapter02-665.jpg下拉列表:在此下拉列表中定义圆角类型。

978-7-111-48470-7-Chapter02-666.jpg选项:在顶点处创建圆角。

978-7-111-48470-7-Chapter02-667.jpg文本框:定义创建圆角的第一相切元素。

978-7-111-48470-7-Chapter02-668.jpg选项:定义用于修剪圆角的第一个修剪元。

978-7-111-48470-7-Chapter02-669.jpg文本框:定义创建圆角的第二相切元素。

978-7-111-48470-7-Chapter02-670.jpg选项:定义用于修剪圆角的第二个修剪元。

978-7-111-48470-7-Chapter02-671.jpg文本框:输入圆角半径大小。

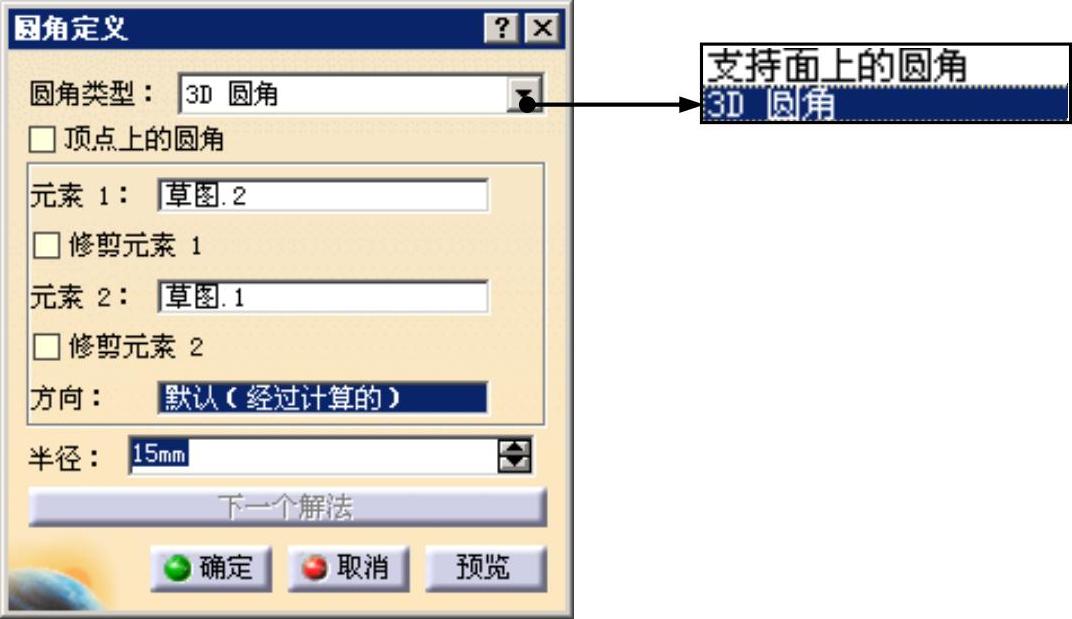

图2.3.49 “圆角定义”对话框

说明:在978-7-111-48470-7-Chapter02-673.jpg下拉列表中,978-7-111-48470-7-Chapter02-674.jpg选项是基于平面的圆角命令,其操作过程如图2.3.50所示。

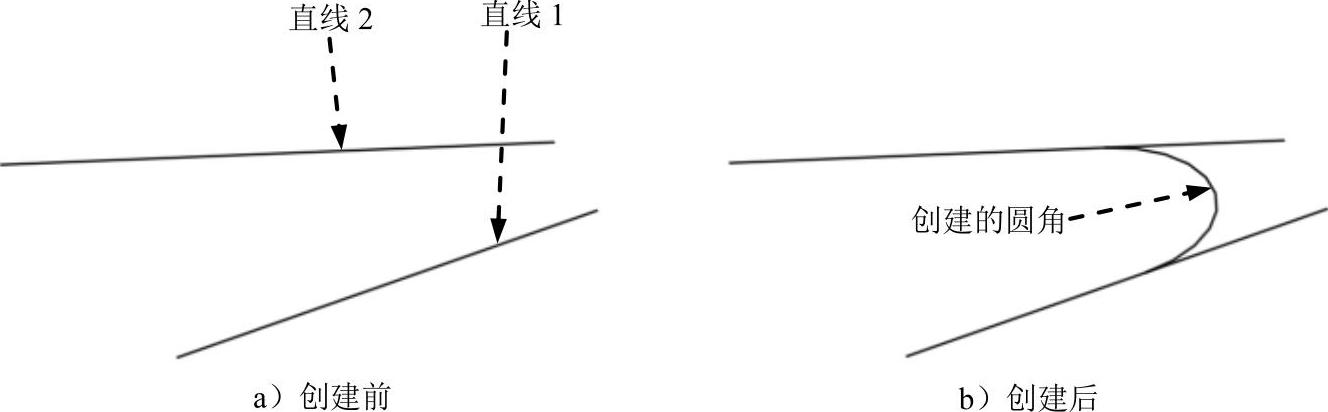

图2.3.50 利用直线创建圆角
