2.3.3  折线

使用下拉菜单命令，可以通过已知的点创建折线。下面以图2.3.28所示的例子说明通过已知的点创建折线的操作过程。

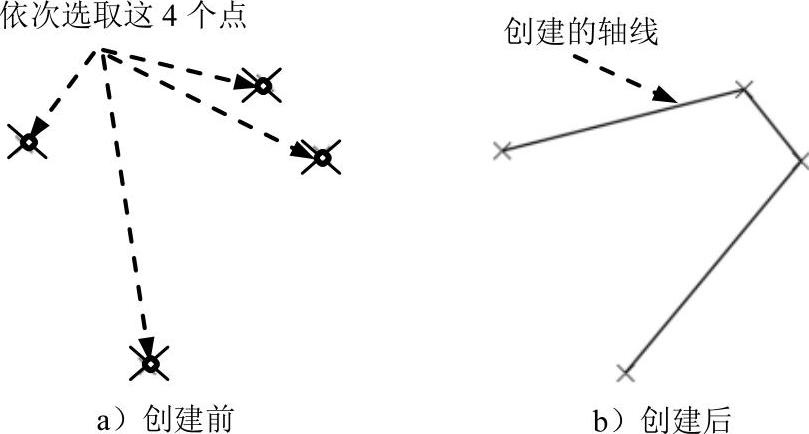

图2.3.28 利用点创建折线

Step1.打开文件D:\cat2014.8\work\ch02.03.03\crease_line.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.29所示的“折线定义”对话框。(https://www.daowen.com)

Step3.定义参考点。依次单击图2.3.28a所示的4个点为参考点。

Step4.单击按钮，完成折线的创建。

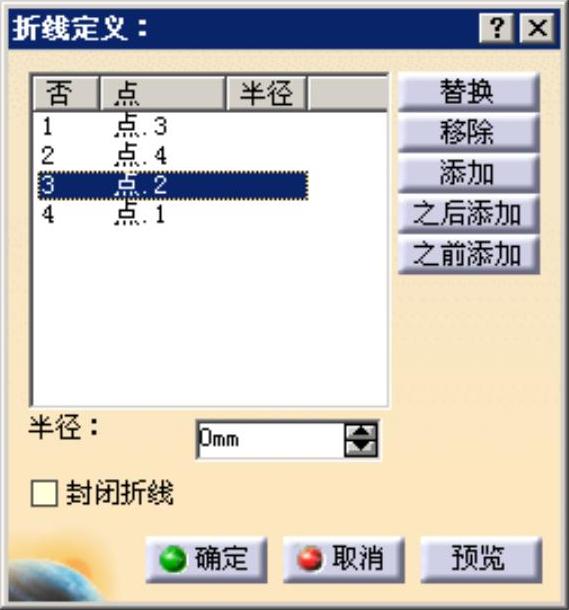

图2.3.29 “折线定义”对话框
