2.3.11 脊线

脊线是指一条穿越一系列平面（或平面曲线）并在和各平面的交点处保持和平面垂直的曲线。创建脊线主要包括两种方法：通过平面创建脊线和通过曲线创建脊线。

1.通过平面创建脊线

使用下拉菜单命令，可以通过空间一系列的平面创建脊线。下面以图2.3.72所示的例子说明创建脊线的操作过程。

图2.3.72 通过平面创建脊线

Step1.打开文件D:\cat2014.8\work\ch02.03.11\Spine01.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.73所示的“脊线定义”对话框。

Step3.定义截面。在图形区依次选取图2.3.72a所示的平面1、平面2和平面3作为参考截面，单击“脊线定义”对话框中的按钮，其他设置采用默认设置。

Step4.单击按钮，完成脊线的创建。

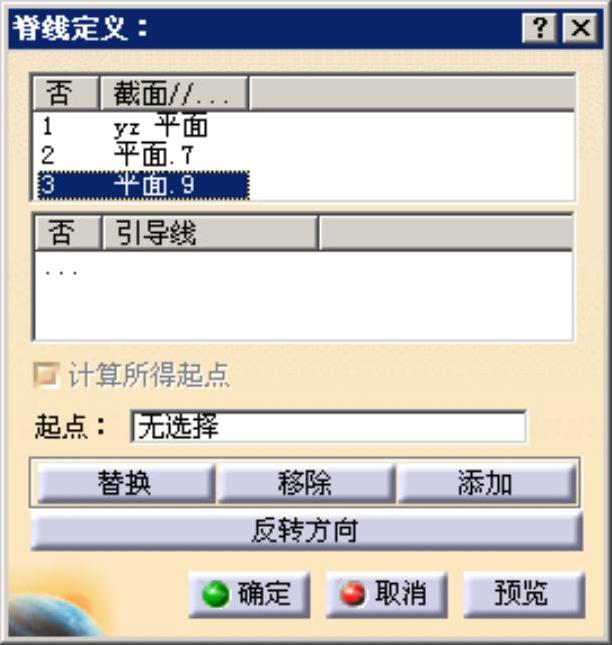

图2.3.73 “脊线定义”对话框(https://www.daowen.com)

2.通过曲线创建脊线

使用下拉菜单命令，可以通过空间一系列的曲线创建脊线。下面以图2.3.74所示的例子说明通过曲线创建脊线的操作过程。

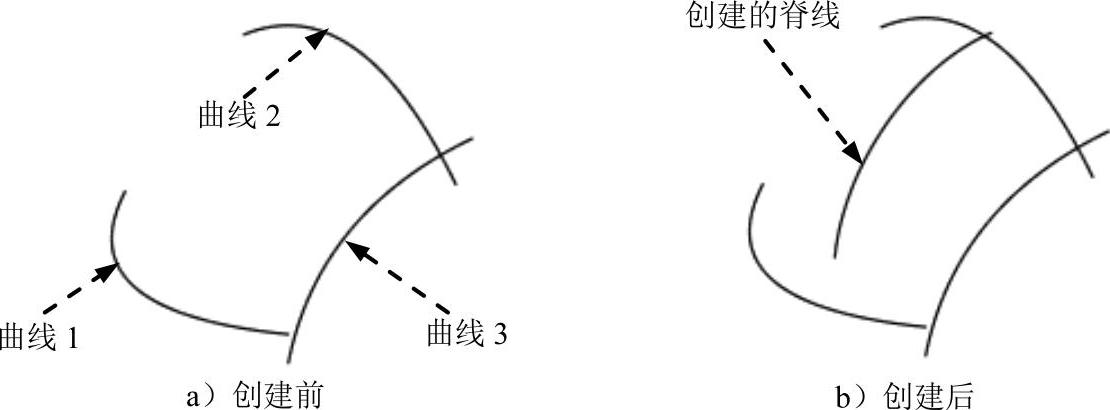

图2.3.74 通过曲线创建脊线

Step1.打开文件D:\cat2014.8\work\ch02.03.11\Spine02.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.75所示的“脊线定义”对话框。

Step3.定义截面。在图形区依次选取图2.3.74a所示的曲线1和曲线2为截面曲线，激活引导线区域，选取图2.3.74a所示的曲线3为引导线，其他设置采用默认设置。

Step4.单击按钮，完成脊线的创建。

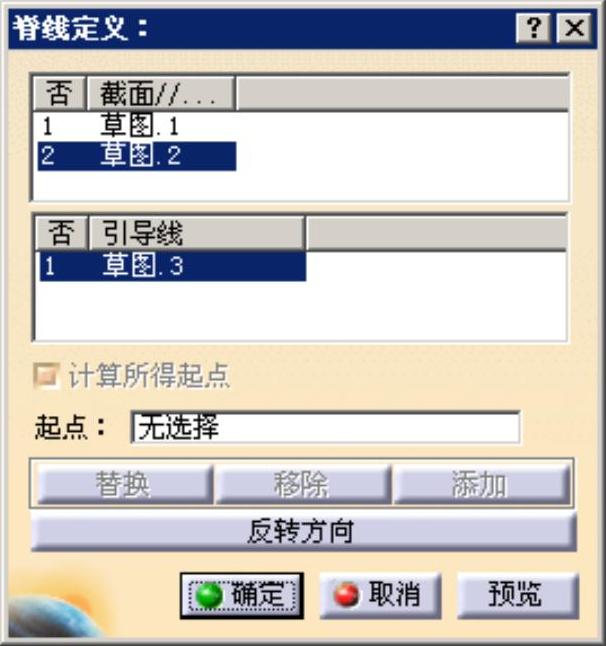

图2.3.75 “脊线定义”对话框
