2.3.14  混合

使用“混合”命令，可以将非平行平面上的两条曲线进行“混合”创建一条空间曲线。混合曲线实际上就是将原始曲线按照指定的方向拉伸所得曲面的交线。下面以图2.3.89所示的例子说明创建混合曲线的操作过程。

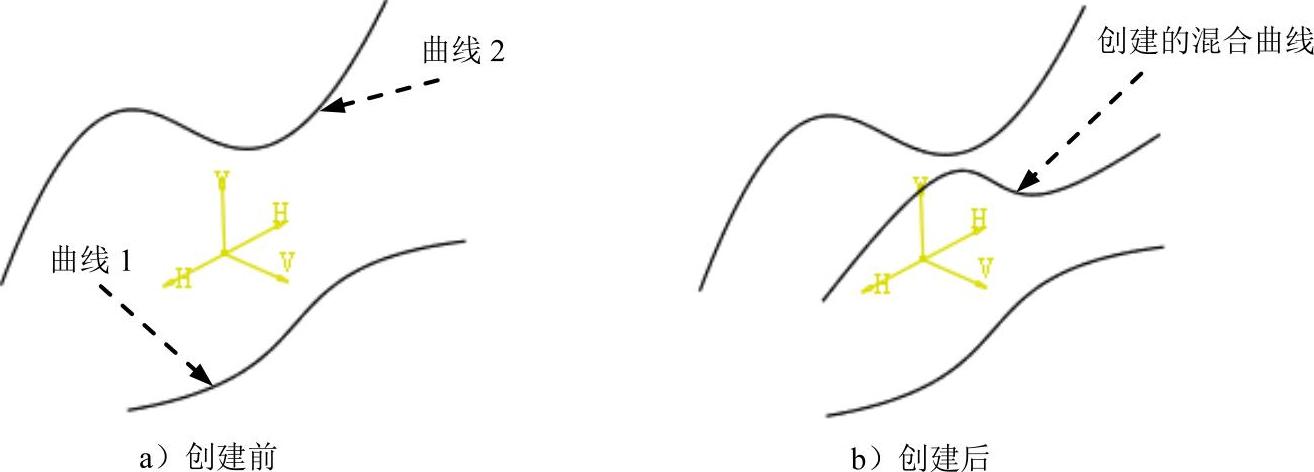

图2.3.89 创建混合曲线

Step1.打开文件D:\cat2014.8\work\ch02.03.14\combine.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.90所示的“混合定义”对话框。

Step3.选择混合类型。在“混合定义”对话框中的下拉列表中选择选项。

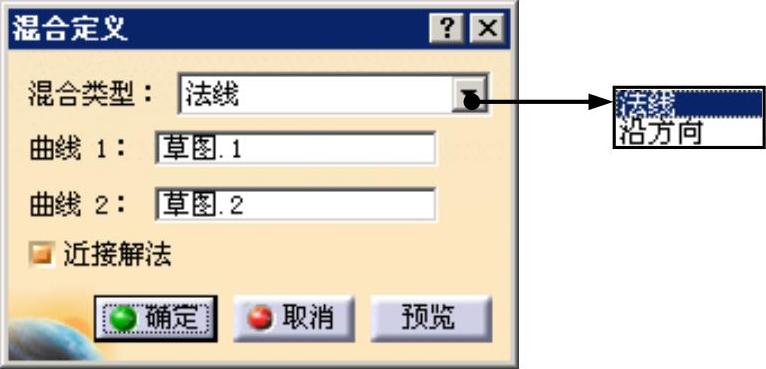

图2.3.90 “混合定义”对话框

Step4.定义混合曲线。单击后的文本框，然后选取图2.3.89a所示的曲线1；单击后的文本框，然后选取图2.3.89a所示的曲线2。

Step5.单击按钮，完成混合曲线的创建。
