2.3.10  螺线

2.3.10 螺线

使用下拉菜单命令，可以通过已知的点创建螺线。下面以图2.3.70所示的例子说明通过已知的点创建螺线的操作过程。

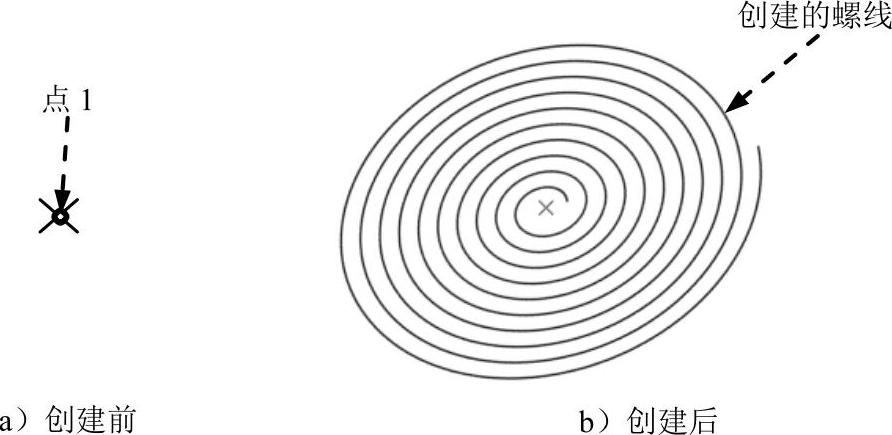

图2.3.70 利用点创建螺线

Step1.打开文件D:\cat2014.8\work\ch02.03.10\spiral.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.71所示的“螺线曲线定义”对话框。

Step3.定义支持面。在右侧的文本框中右击，在弹出的快捷菜单中选择选项。

Step4.定义中心点。选取图2.3.70a所示的点1为中心点。

Step5.定义参考方向。在右侧的文本框中右击，在弹出的快捷菜单中选择选项。(https://www.daowen.com)

Step6.定义起始半径。在文本框中输入值2。

Step7.定义旋转方向。在下拉列表中选择选项。

Step8.定义参考类型。在区域的下拉列表中选择选项；在文本框中输入0；在文本框中输入值10；在文本框中输入值20。

Step9.单击按钮，完成螺线的创建。

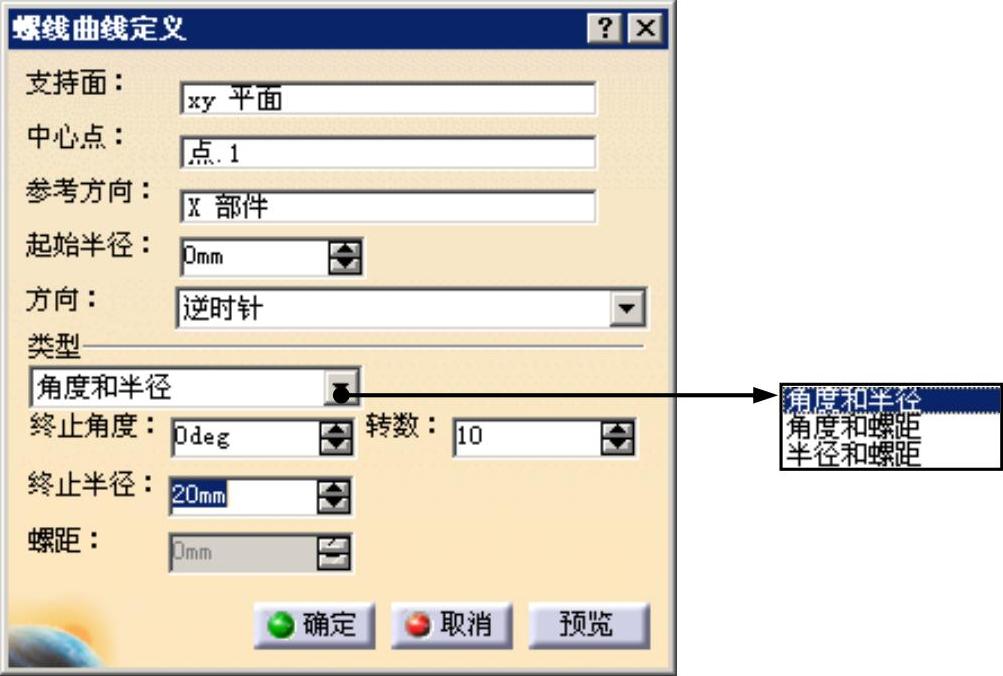

图2.3.71 “螺线曲线定义”对话框（四）
