2.3.8  样条线

2.3.8 样条线

使用下拉菜单命令，可以通过空间一系列的点创建样条线。下面以图2.3.60所示的例子说明创建样条线的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.03.08\Spline.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.61所示的“样条线定义”对话框。

Step3.定义参考点。依次单击图2.3.60a所示的点1、点2、点3和点4为参考点。

Step4.单击按钮，完成样条线的创建。

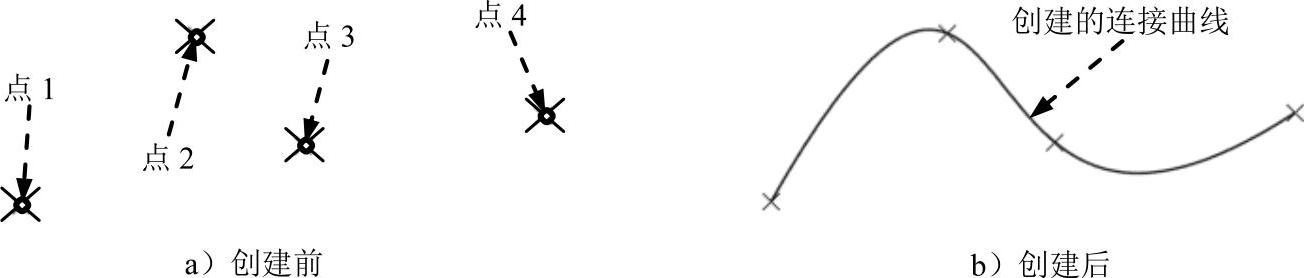

图2.3.60 利用点创建样条线

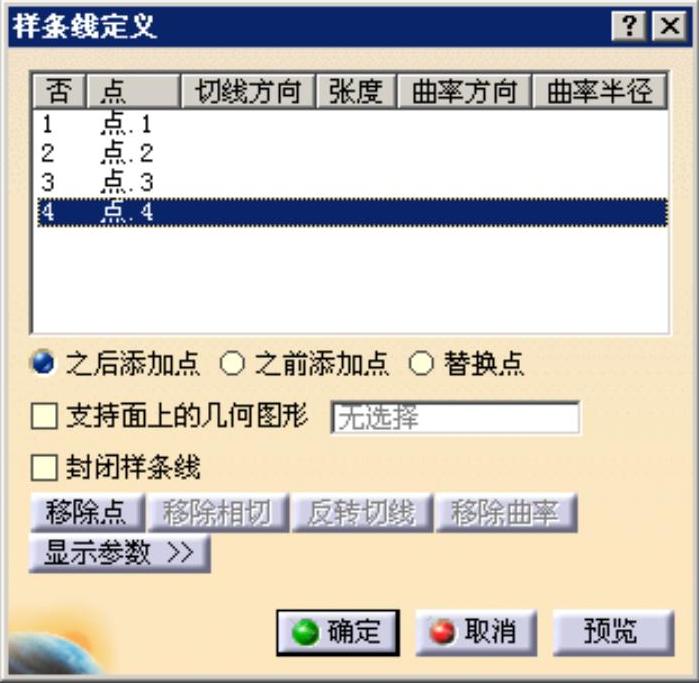

图2.3.61 “样条线定义”对话框(https://www.daowen.com)

图2.3.61所示“样条线定义”对话框中部分选项的说明如下。

● 复选框：选中此选项，然后选取支持面，将样条线投影到支持面上（选取的点必须是支持面上的点）（图2.3.62）。

● 复选框：选中此选项将样条线封闭（图2.3.63）。

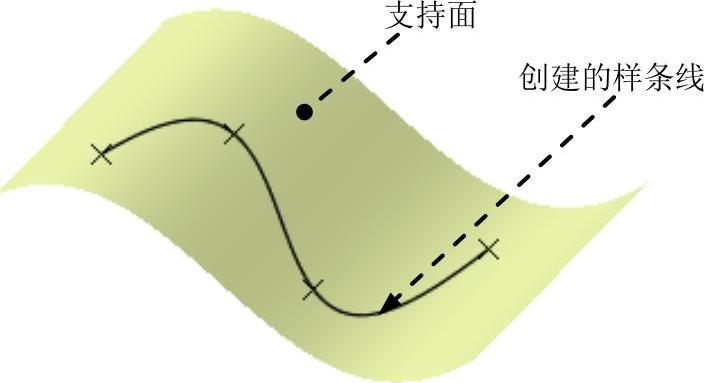

图2.3.62 支持面上的样条线

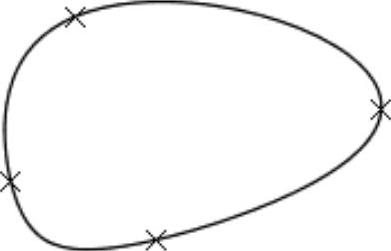

图2.3.63 封闭样条线
