2.3.16 相交
使用“相交”命令，通过选取两个或多个相交对象来创建相交曲线或交点。下面以图2.3.93所示的例子说明创建相交线的操作过程。

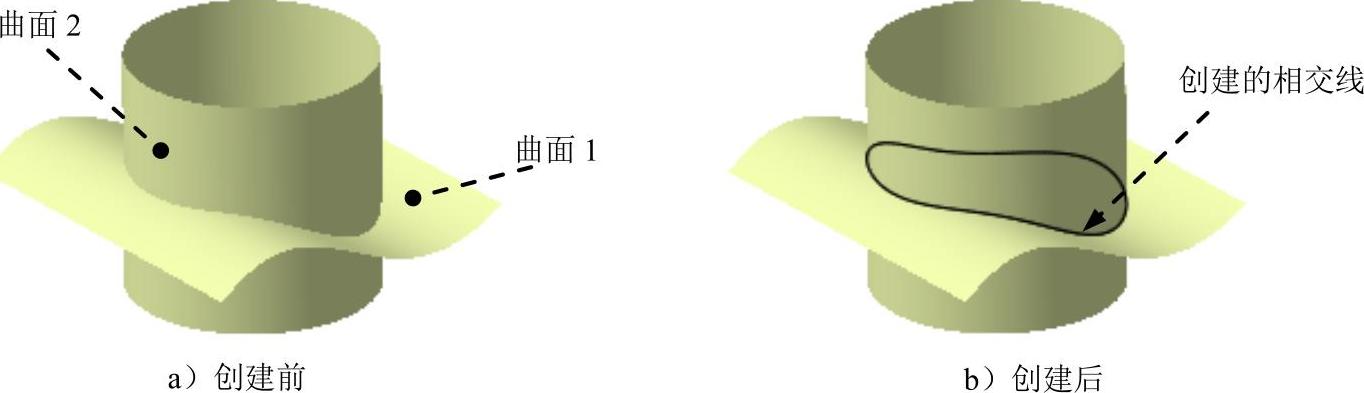

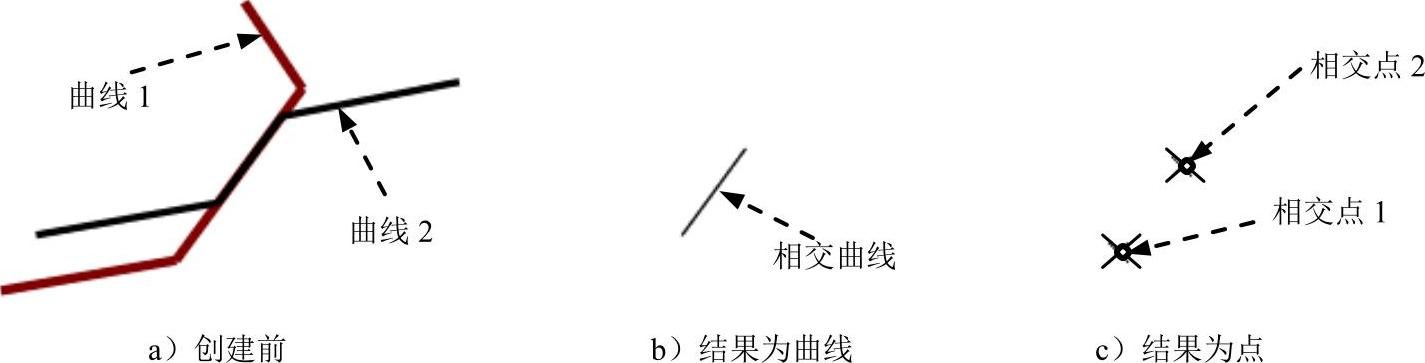

图2.3.93 创建相交线
Step1.打开文件D:\cat2014.8\work\ch02.03.16\intersect.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图2.3.94所示的“相交定义”对话框和“工具控制板”工具栏（图2.3.95）。
Step3.定义相交元素。在图形区选取图2.3.93a所示的曲面1和曲面2为相交元素。
Step4.单击
按钮，完成相交线的创建。

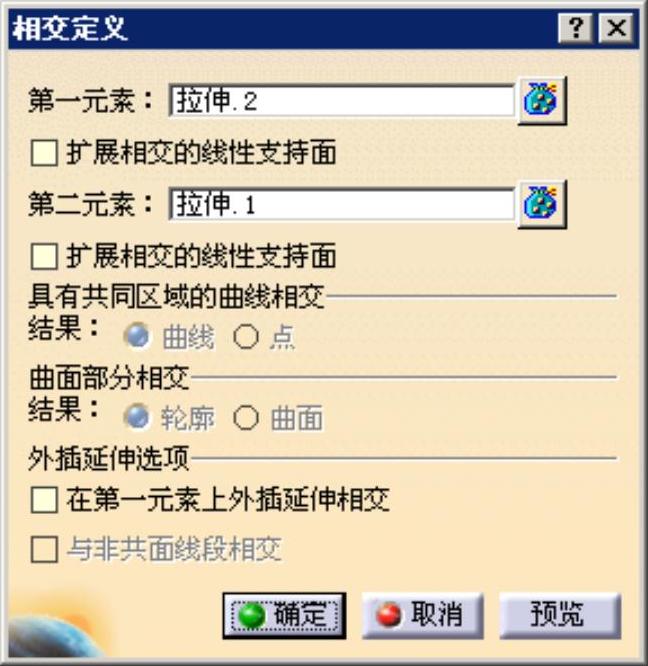

图2.3.94 “相交定义”对话框

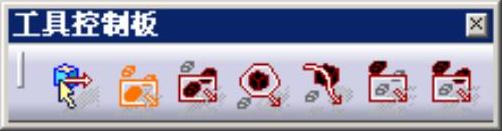

图2.3.95 “工具控制板”工具栏
图2.3.94所示“相交定义”对话框中部分选项的说明如下。
●
文本框：用于定义第一相交元。
●
文本框：用于定义第二相交元。
●

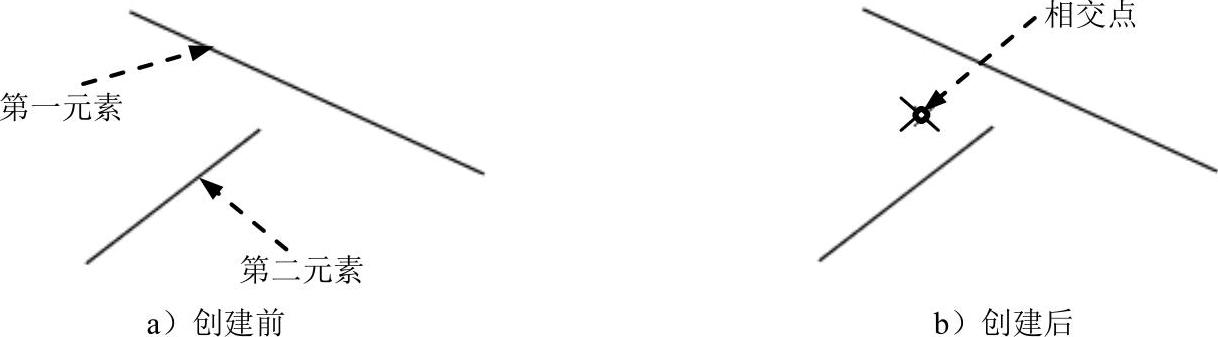

复选框：选中此选项可用于扩展第一元素、第二元素或两个元素使其“相交”从而得到相交的点或者曲线。操作方法和对话框如图2.3.96和图2.3.97所示。
●
区域：用于针对第一元和第二元具有重合段的曲线相交时所产生的结果进行处理，包括两个选项。
：选中此选项后，系统将相交部分的曲线作为相交结果（图2.3.98b）。
：选中此选项后，系统将相交部分的交点作为相交结果（图2.3.98c）。
(https://www.daowen.com)
图2.3.96 选中“扩展相交的线性支持面”

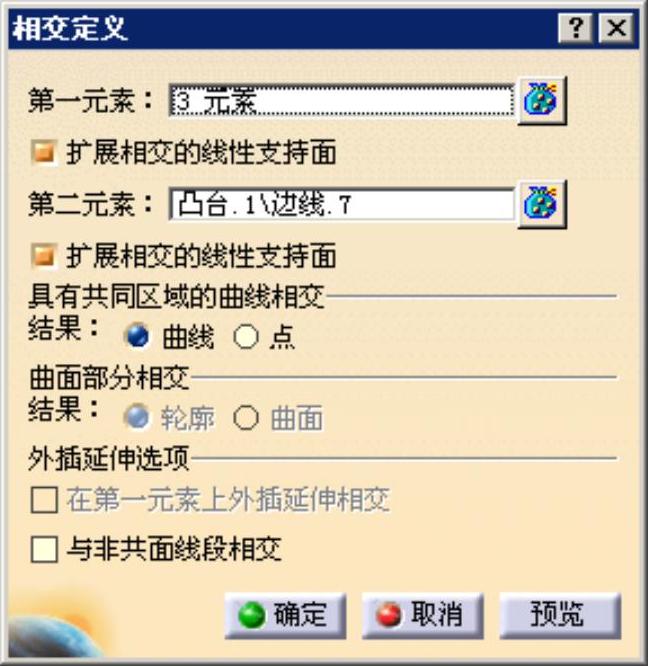

图2.3.97 “相交定义”对话框
●
区域：用于针对第一元和第二元分别为曲面和几何体相交时所产生的结果进行处理，包括以下两个选项。
：选中此选项后，系统将相交部分的轮廓曲线作为相交结果（图2.3.99b）。
：选中此选项后，系统将相交部分的曲面作为相交结果（图2.3.99c）。
图2.3.98 具有共同区域的曲线相交

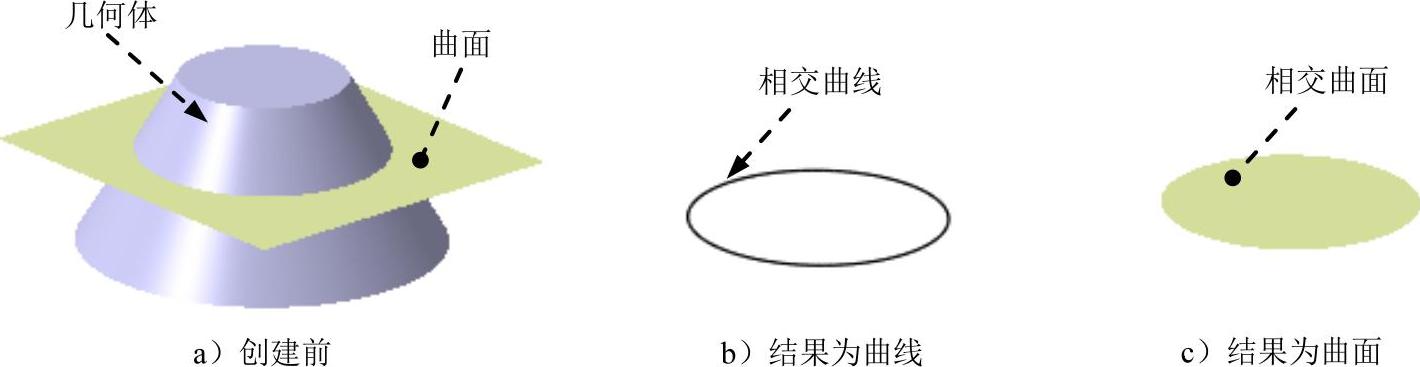

图2.3.99 曲面部分相交
●
区域：用于对相交的两元进行延伸控制。
：选中此选项后，可以将第二元素延伸至第一元素相交（图2.3.100b）。
：选中此选项后可以使非共面的两条不相交的直线执行相交（图2.3.101b）。

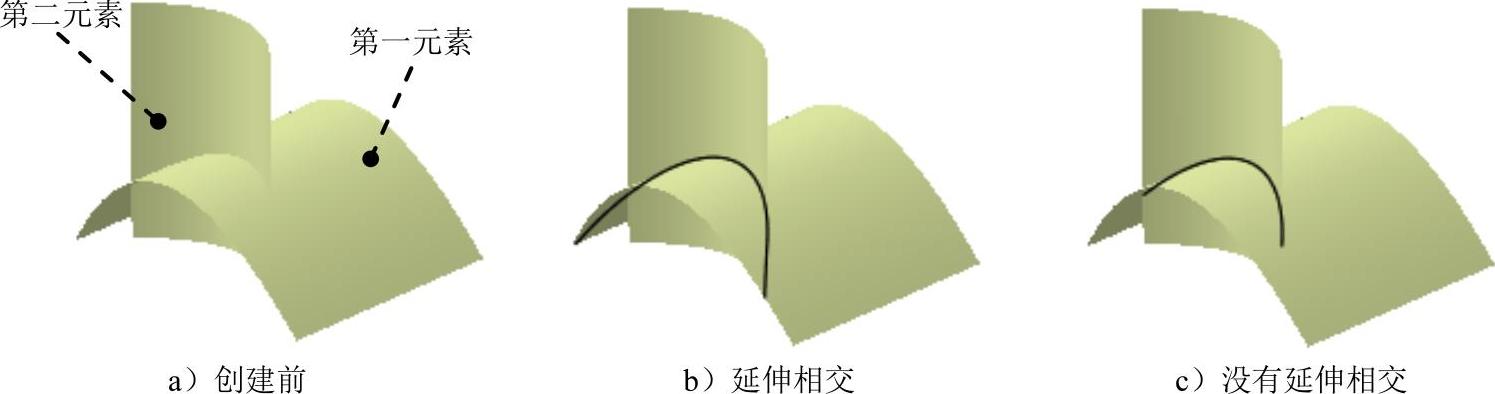

图2.3.100 在第一元素上外插延伸相交

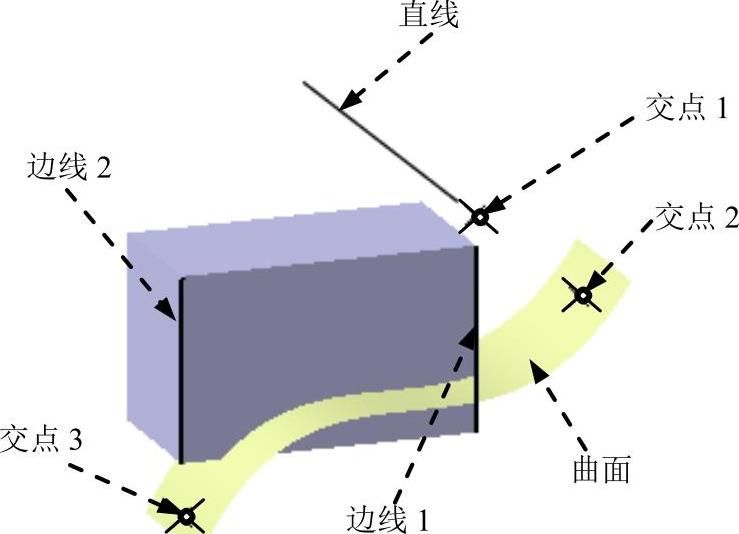

图2.3.101 与非共面线段相交
