2.3.17 平行曲线
使用“平行曲线”命令，可以对空间中的曲线进行平移缩放。下面以图2.3.102所示的例子说明创建平行曲线的操作过程。

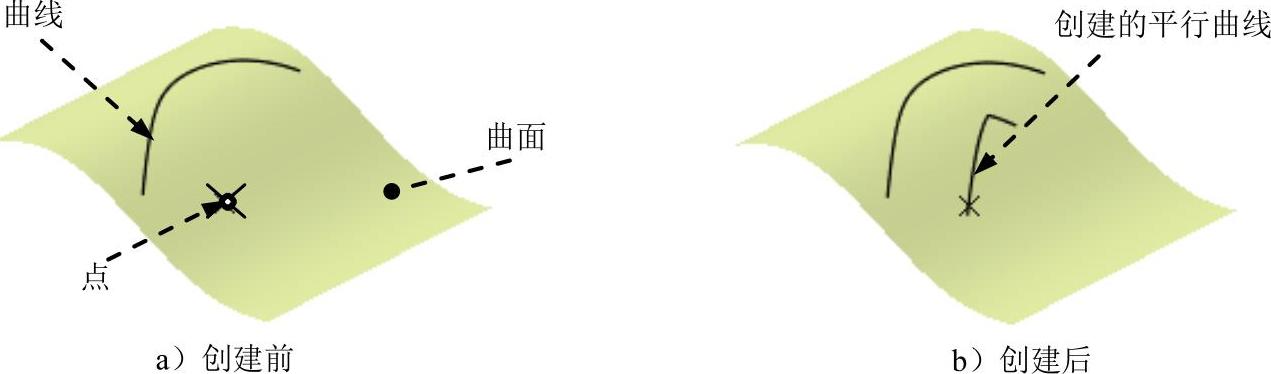

图2.3.102 创建平行曲线
Step1.打开文件D:\cat2014.8\work\ch02.03.17\parallel_curves.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图2.3.103所示的“平行曲线定义”对话框。
Step3.定义平移曲线。在图形区选取图2.3.102a所示的曲线。
Step4.定义支持面。在图形区选取图2.3.102a所示的曲面为支持面。
Step5.定义通过点。在图形区选取图2.3.102a所示的点为通过点。
Step6.定义参数。在“平行曲线定义”对话框中的
区域中的
下拉列表中选择
选项；在
下拉列表中选择
选项，其他选项接受系统默认设置。
Step7.单击
按钮，完成平行曲线的创建。
图2.3.103所示“平行曲线定义”对话框中部分选项的说明如下。
●
文本框：通过指定距离值来定义平行曲线的位置。(https://www.daowen.com)
●
文本框：通过指定点来定义平行曲线的位置。此方法只适用于相切连续的曲线。
●
下拉列表：用于定义计算平行曲线和原始曲线之间距离的模式。
：平行曲线和原始曲线之间的最短距离。
：在平行曲线和原始曲线之间沿曲线测量。
●
下拉列表：用于定义创建平行曲线时，尖角的处理类型。
：平行曲线保持和原始曲线一样的尖角类型。
：平行曲线在尖角处自动添加倒圆角，此选项只适用于向原始曲线外侧偏移的情况。
●
按钮：调整平行曲线的偏移方向。如果通过指定点来创建平行曲线，此选项无效。
●
复选框：选中此选项，可以一次性在原始曲线的两侧对称地创建平行曲线。如果通过指定点来创建平行曲线，此选项无效。

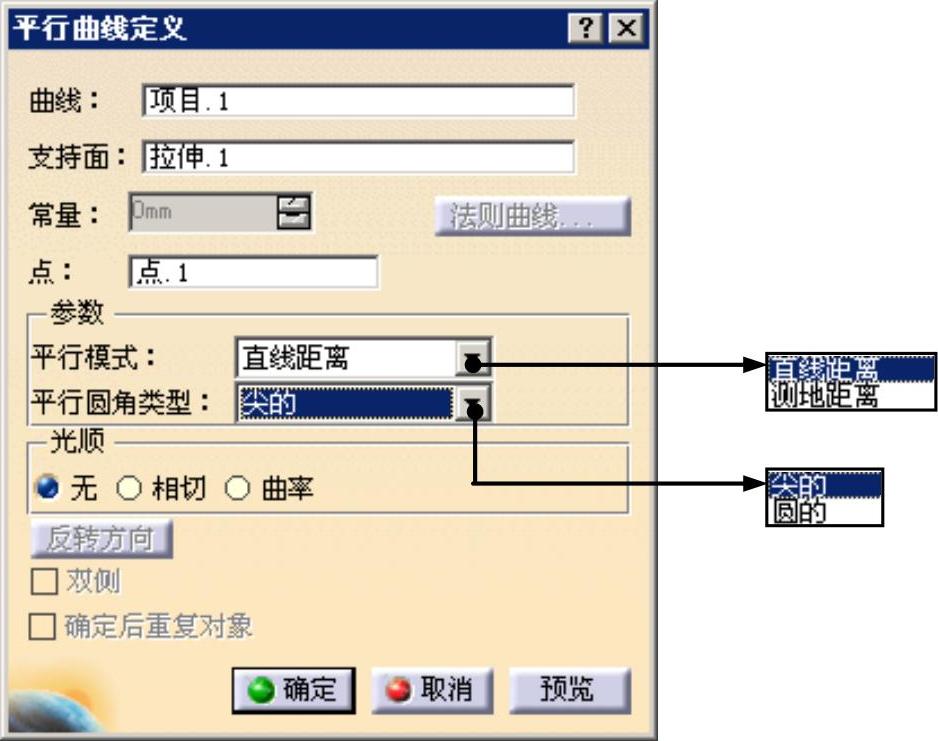

图2.3.103 “平行曲线定义”对话框
