2.3.18  3D曲线偏移

2.3.18 3D曲线偏移

使用“3D曲线偏移”命令,可以将3D曲线偏移,创建出新的3D曲线。下面以图2.3.104所示的例子说明创建3D曲线偏移的操作过程。

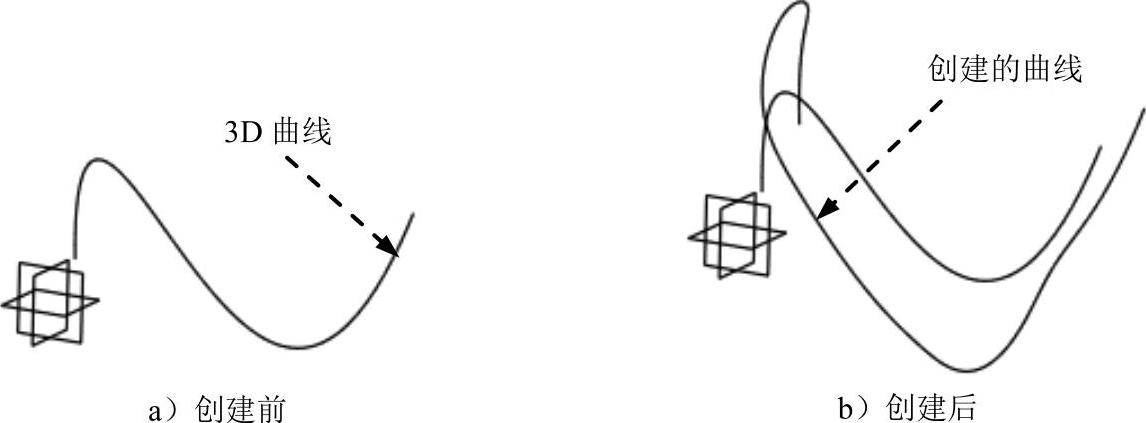

图2.3.104 创建3D曲线偏移

Step1.打开文件D:\cat2014.8\work\ch02.03.18\3D_curve_offset.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter02-1021.jpg978-7-111-48470-7-Chapter02-1022.jpg978-7-111-48470-7-Chapter02-1023.jpg978-7-111-48470-7-Chapter02-1024.jpg978-7-111-48470-7-Chapter02-1025.jpg命令,系统弹出图2.3.105所示的“3D曲线偏移定义”对话框。

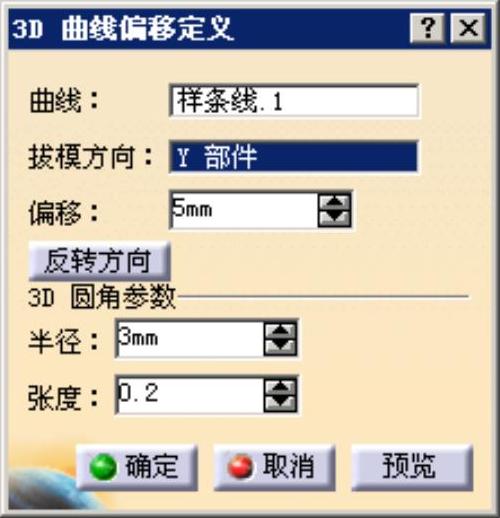

图2.3.105 “3D曲线偏移定义”对话框

Step3.定义偏移曲线。在图形区选取图2.3.104a所示的曲线。

Step4.定义拔模方向。在“3D曲线偏移定义”对话框中右击978-7-111-48470-7-Chapter02-1027.jpg文本框,在弹出的快捷菜单中选择978-7-111-48470-7-Chapter02-1028.jpg选项。

Step5.定义偏移距离。在978-7-111-48470-7-Chapter02-1029.jpg文本框中输入偏移距离值5。

Step6.定义3D圆角参数。在978-7-111-48470-7-Chapter02-1030.jpg区域的978-7-111-48470-7-Chapter02-1031.jpg文本框中输入半径值3;在978-7-111-48470-7-Chapter02-1032.jpg文本框中输入张度值0.2。

Step7.单击978-7-111-48470-7-Chapter02-1033.jpg按钮,完成3D曲线偏移的创建。
