2.3.15 反射线

使用“反射线”命令，可以在已知的曲面上面创建一条曲线，该曲线所在曲面上的每个点处的法线（或切线）都与指定方向呈相同角度。下面以图2.3.91所示的例子说明创建反射线的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.03.15\reflect_lines.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.3.92所示的“反射线定义”对话框。

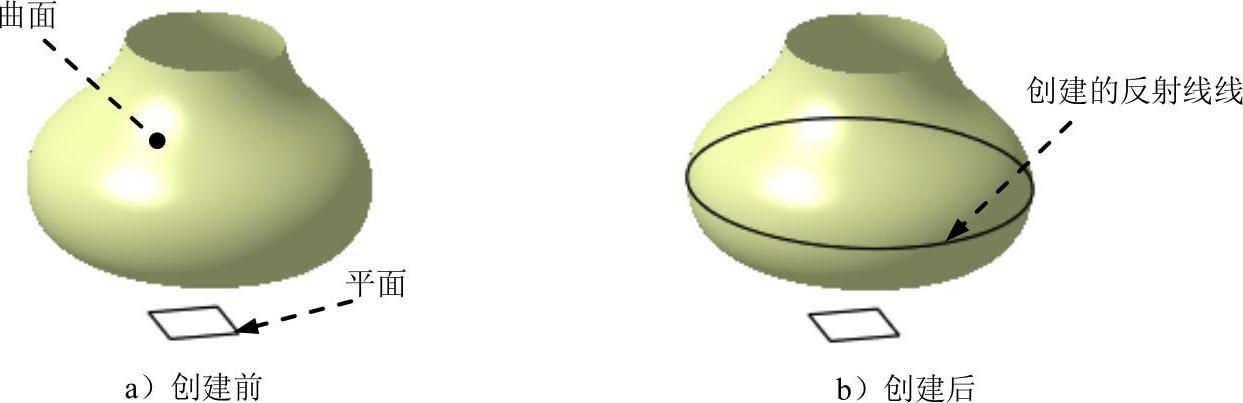

图2.3.91 创建反射线

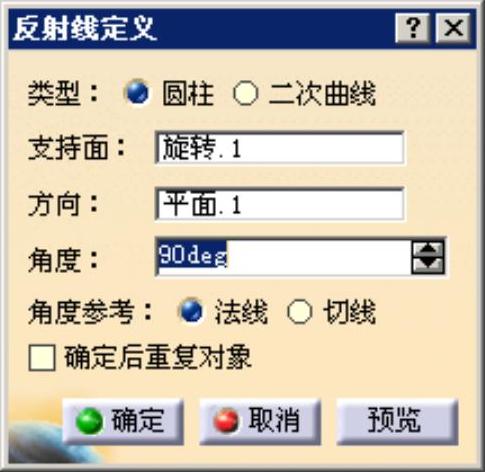

图2.3.92 “反射线定义”对话框

Step3.定义反射类型。在“反射线定义”对话框的区域选中单选项。

Step4.定义支持面。单击后的文本框，然后选取图2.3.91a所示的曲面为支持面。

Step5.定义方向。单击后的文本框，然后选取图2.3.91a所示的平面为方向参考。

Step6.定义角度。在文本框中输入角度值90。

Step7.定义角度参考。在区域选中单选项。

Step8.单击按钮，完成反射线的创建。(https://www.daowen.com)

说明：对于类型的反射线，可以假设有一束平行光线沿指定的方向照射到曲面表面并发生反射，入射角相同的入射点组成的曲线即为“反射线”。

图2.3.92所示“反射线定义”对话框中部分选项的说明如下。

● 区域：用于定义反射类型，包括以下两个选项。

：假设入射光线为平行光源。

：假设入射线光为点光源。

● 文本框：用于定义反射的支持面。

● 文本框：用于定义反射的参考方向。

● 文本框：用于定义反射角度。

● 区域：用于定义反射的角度参考类型，包括以下两个选项。

：指定角度为入射光线与入射点法线的夹角，即入射角。

：指定角度为入射光线与入射点切线的夹角，即入射角的余角。
