2.4.1 偏移平面

使用“偏移平面”命令,通过对已有的平面进行偏移,创建新的平面。下面以图2.4.1所示的例子说明创建偏移平面的操作过程。

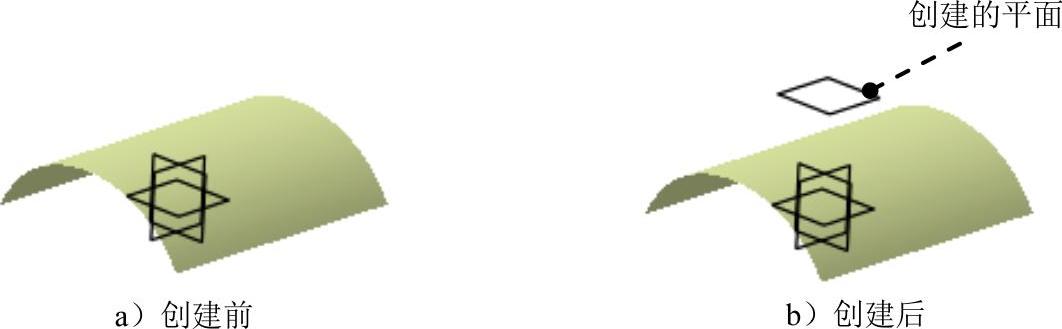

图2.4.1 创建偏移平面

Step1.打开文件D:\cat2014.8\work\ch02.04.01\offset_plane.CATPart。

Step2.选择命令。选择下拉菜单978-7-111-48470-7-Chapter02-1035.jpg978-7-111-48470-7-Chapter02-1036.jpg978-7-111-48470-7-Chapter02-1037.jpg978-7-111-48470-7-Chapter02-1038.jpg978-7-111-48470-7-Chapter02-1039.jpg命令,系统弹出图2.4.2所示的“平面定义”对话框。

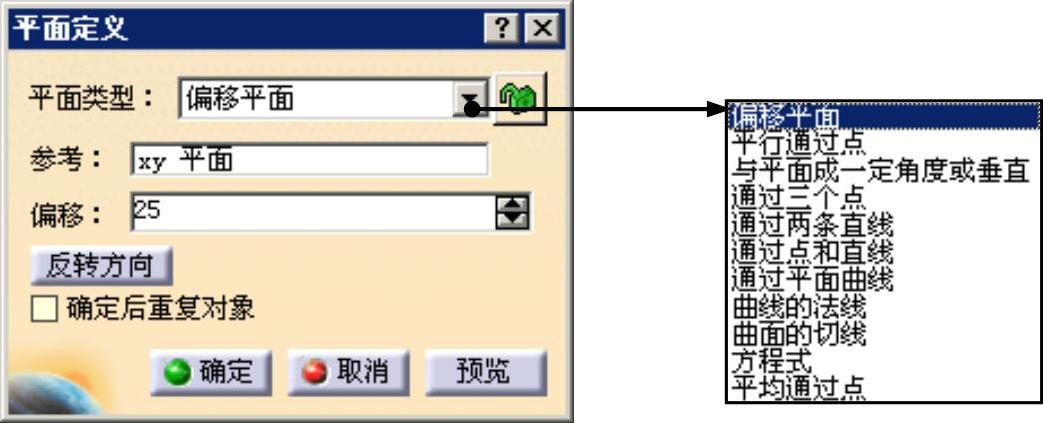

图2.4.2 “平面定义”对话框(一)

Step3.定义平面类型。在“平面定义”对话框中978-7-111-48470-7-Chapter02-1041.jpg下拉列表中选择978-7-111-48470-7-Chapter02-1042.jpg选项。

Step4.选取参考平面。右击978-7-111-48470-7-Chapter02-1043.jpg文本框,在弹出的快捷菜单中选择978-7-111-48470-7-Chapter02-1044.jpg选项。

Step5.定义偏移距离。在978-7-111-48470-7-Chapter02-1045.jpg文本框中输入偏移距离值25。

Step6.单击978-7-111-48470-7-Chapter02-1046.jpg按钮,完成偏移平面的创建。
