2.4.3  平面的角度/垂直

2.4.3 平面的角度/垂直

使用“平面的角度/垂直”命令，可以创建与已知平面成一角度或垂直的平面。下面以图2.4.5所示的例子说明创建此平面的操作过程。

Step1.打开文件D:\cat2014.8\work\ch02.04.03\angle_vertical.CATPart。

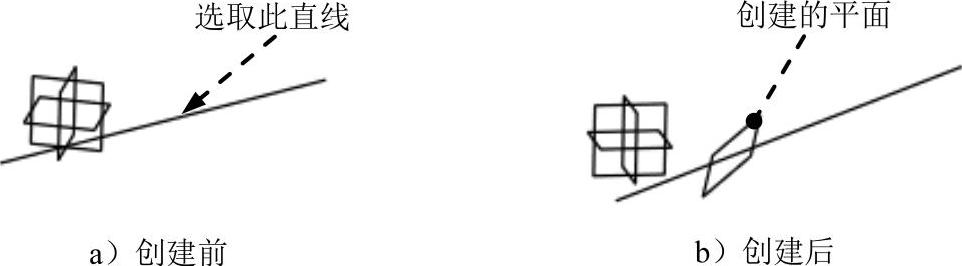

图2.4.5 创建与平面成一角度或垂直的平面

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.6所示的“平面定义”对话框。

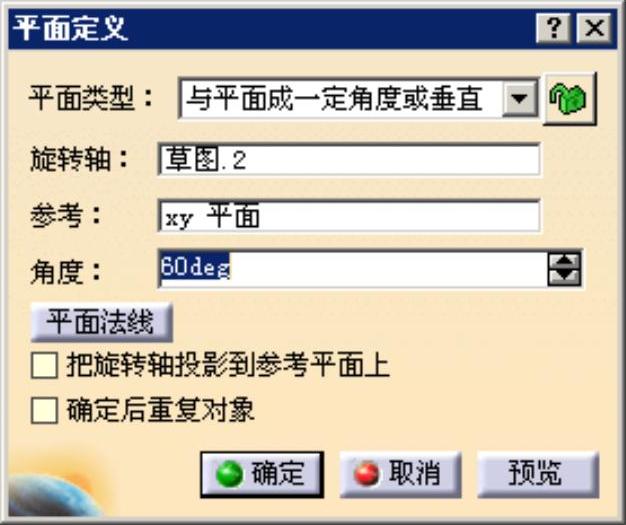

图2.4.6 “平面定义”对话框（三）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.定义旋转轴。在图形区选取图2.4.5a所示的直线作为旋转轴。

Step5.选取参考平面。在图形区选取xy平面为参考平面。

Step6.定义夹角。在文本框中输入平面与已知平面的夹角值60。

说明：如果要创建与已知平面垂直的平面可以在文本框中输入值90，也可以单击对话框中的按钮。

Step7.单击按钮，完成平面的创建。
