2.4.2  平行通过点

使用“平行通过点”命令，可以过一个指定的点创建与已知平面平行的平面。下面以图2.4.3所示的例子说明创建平行通过点平面的操作过程。

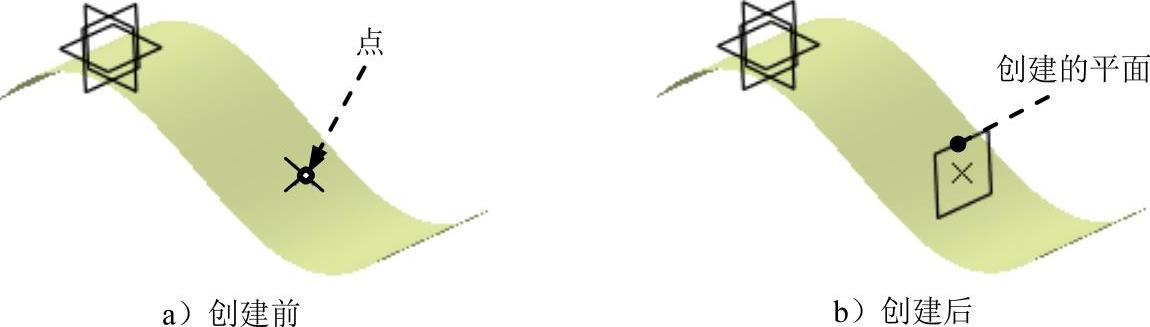

图2.4.3 通过平行通过点创建平面

Step1.打开文件D:\cat2014.8\work\ch02.04.02\parallel_point.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.4所示的“平面定义”对话框。

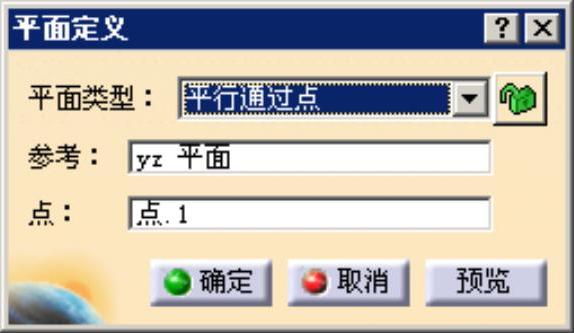

图2.4.4 “平面定义”对话框（二）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.选取参考平面。在图形区选取yz平面为参考平面。

Step5.定义通过点。单击文本框，然后在图形区选取图2.4.3a所示的点。

Step6.单击按钮，完成平面的创建。
