2.4.5 通过两条直线

使用“通过两条直线”命令，可以通过空间任意两条直线来创建新平面。下面以图2.4.9所示的例子说明通过两条直线创建平面的操作过程。

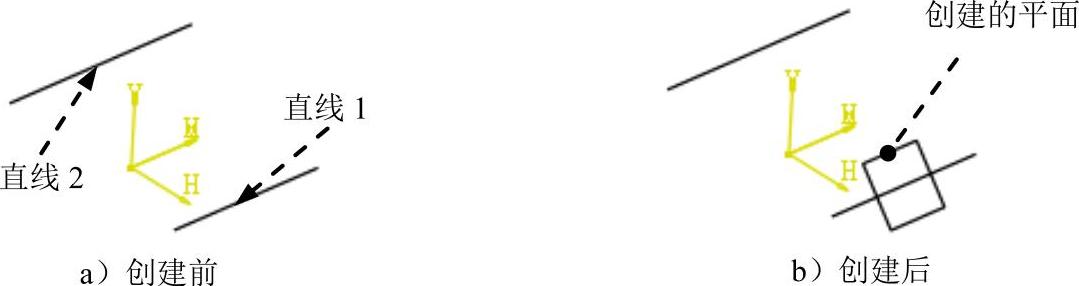

图2.4.9 通过两条直线创建平面

Step1.打开文件D:\cat2014.8\work\ch02.04.05\two_lines.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图2.4.10所示的“平面定义”对话框。

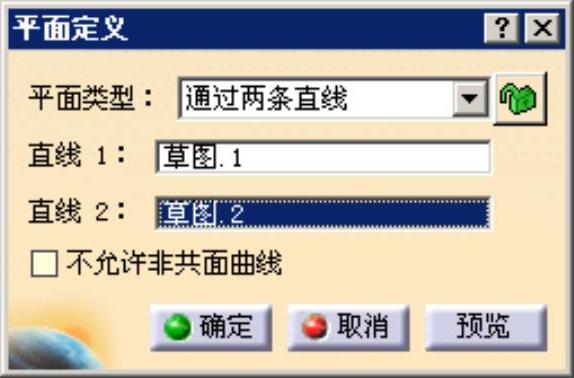

图2.4.10 “平面定义”对话框（五）

Step3.定义平面类型。在“平面定义”对话框中下拉列表中选择选项。

Step4.选取通过直线。在图形区依次选取图2.4.9a所示的直线1和直线2。(https://www.daowen.com)

Step5.在“平面定义”对话框中选中选项。

Step6.单击按钮，完成平面的创建。

说明：如果选取的两条直线不在同一平面内，则第二条直线的向量将被移到第一条直线的位置以定义平面的第二方向，此时在对话框中要取消选中选项。其操作过程和对话框如图2.4.11和图2.4.12所示。

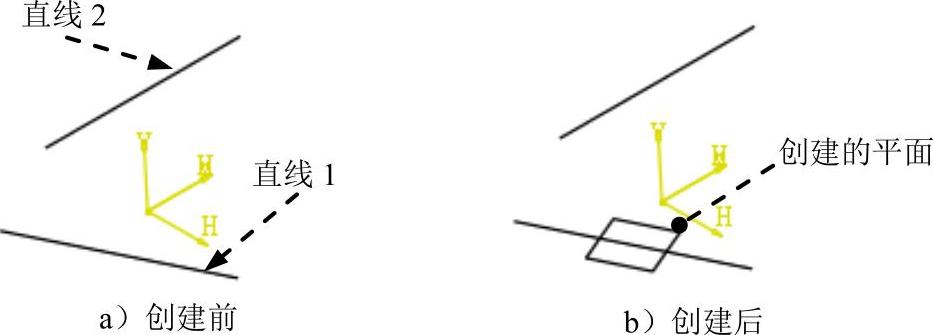

图2.4.11 通过非共面两条直线创建平面

图2.4.12 “平面定义”对话框（六）
