5.1 接合曲面
使用“接合”命令可以将多个独立的元素（曲线或曲面）连接成为一个元素。下面以图5.1.1所示的实例来说明接合曲面的一般操作过程。

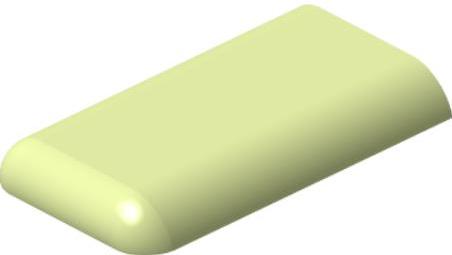

图5.1.1 接合曲面
Step1.打开文件D:\cat2014.8\work\ch05.01\join.CATPart。
Step2.选择命令。选择下拉菜单

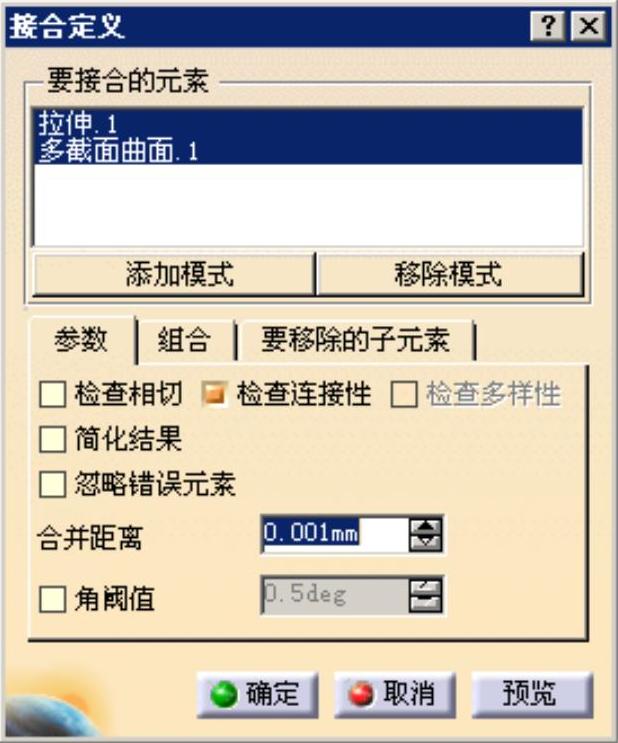

命令，系统弹出“接合定义”对话框，如图5.1.2所示。

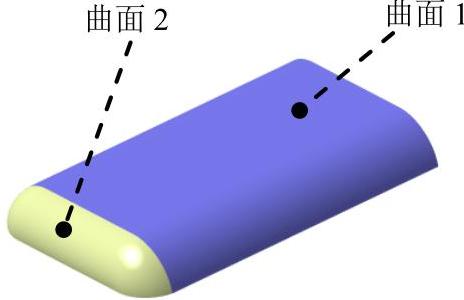

Step3.定义要接合的元素。在图形区选取图5.1.3所示的曲面1和曲面2作为要接合的曲面。
Step4.单击
按钮，完成接合曲面的创建。
图5.1.2所示的“接合定义”对话框中各选项说明如下。
●
：单击此按钮，然后可以在图形区选取要接合的元素，默认情况下此按钮被按下。
●
：单击此按钮，然后可以在图形区选取已被选取的元素作为要移除的项目。
●
：此选项卡用于定义接合的参数。
：用于检查要接合元素是否相切。选中此复选框，然后单击
按钮，如果要接合的元素没有相切，则系统会给出提示。
：用于检查要接合元素是否相连接。
：用于检查要接合元素接合后是否有多种选择。此选项只用于定义曲线。
：选中此复选框，系统自动尽可能地减少接合结果中的元素数量。
：选中此复选框，系统自动忽略不允许创建接合的曲面和边线。
：用于定义合并距离的公差值，系统默认公差值为0.001mm。
：选中此复选框并指定角度值，则只能接合小于此角度值的元素。
●
：此选项卡主要用于定义组合曲面的类型。
：选择此选项，则不能选取任何元素。
：选择此选项，则系统默认选取所有元素。
：选择此选项后，可以在图形区选取与选定元素存在点连续关系的元素。
：选择此选项后，可以在图形区选取与选定元素相切的元素。
：选择此选项，则不自动拓展任何元素，但是可以指定要组合的元素。
●
：此选项卡用于定义在接合过程中要从某元素中移除的子元素。
图5.1.2 “接合定义”对话框
图5.1.3 选取要接合的曲面
