5.3  取消修剪曲面

5.3 取消修剪曲面

取消修剪曲面功能用于还原被修剪或者被分割的曲面。下面以如图5.3.1所示的模型为例，来讲解创建取消修剪曲面的一般过程。

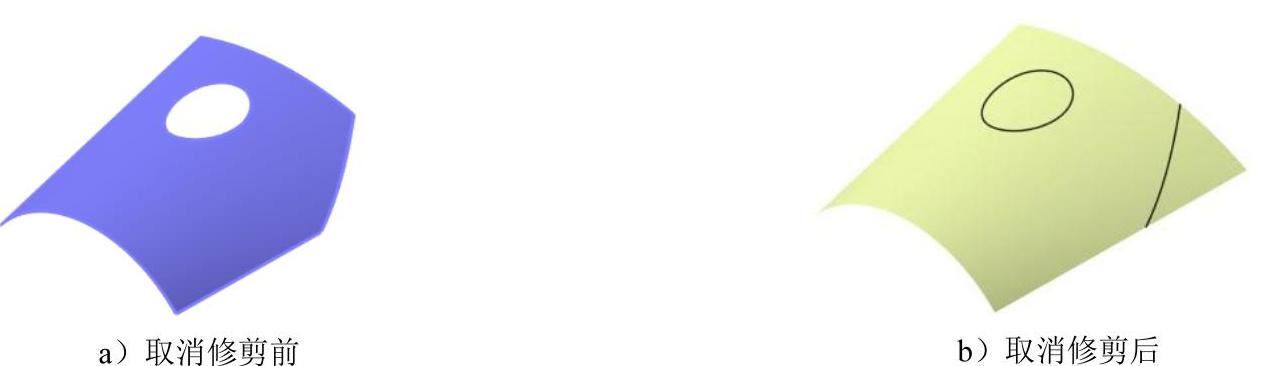

图.5.3.1 取消修剪曲面

Step1.打开文件D:\cat2014.8\work\ch05.03\untrim.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出图5.3.2所示的“取消修剪”对话框。

Step3.定义取消修剪元素。选取图5.3.3所示的曲面作为取消修剪的元素。

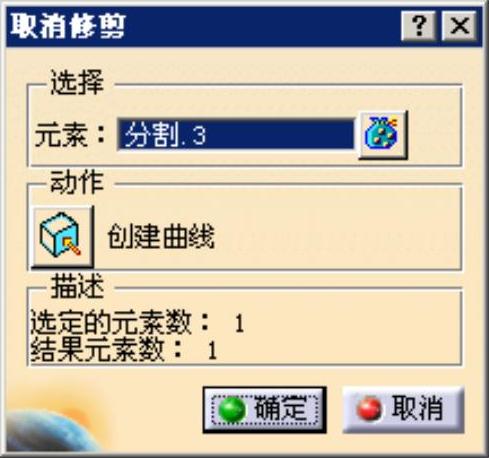

图5.3.2 “取消修剪”对话框

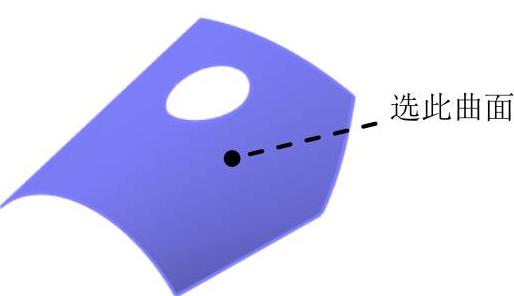

图5.3.3 定义取消修剪元素

Step4.单击按钮，完成取消修剪曲面的创建。

说明：在定义取消修剪元素时，大致可分为3种情况。当选取面时，还原到初始曲面；当选取内部封闭环时，只还原所选轮廓曲线（图5.3.4）；当选取外部边界时（单击“取消修剪”对话框中的按钮，可以打开相应的对话框，用于定义多个相应的元素），系统默认还原与此边界相连的所有部分（图5.3.5）。

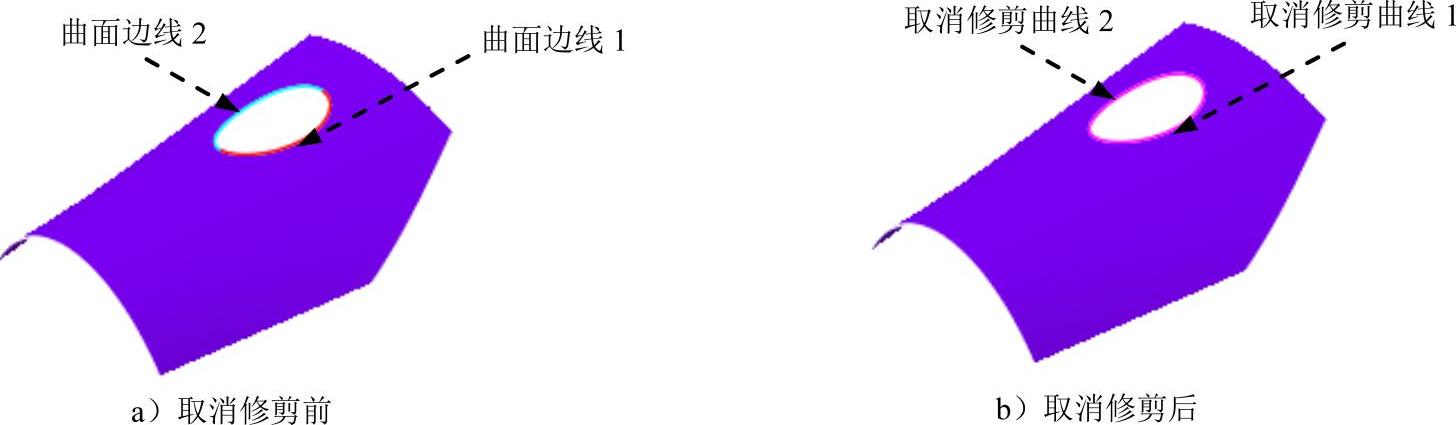

图5.3.4 取消修剪内部封闭环

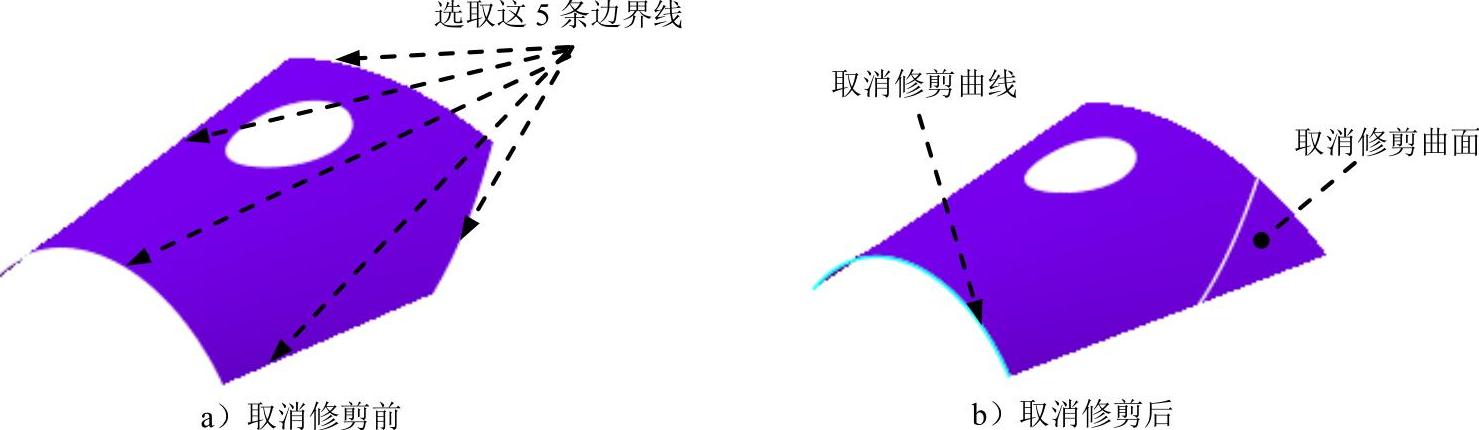

图5.3.5 取消修剪外部边界
