5.4  拆解

拆解功能用于将包含多个元素的曲线或曲面分解成独立的单元。下面以图5.4.1所示的模型为例，来讲解创建拆解元素的一般过程。元素拆解前后特征树如图5.4.2所示。

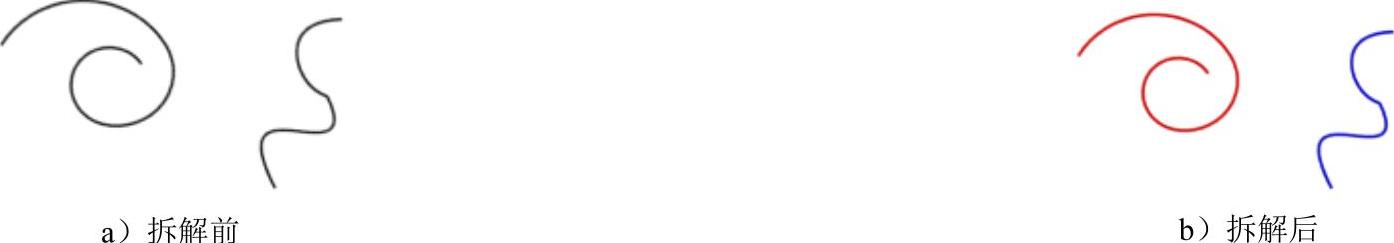

图.5.4.1 拆解

Step1.打开文件D:\cat2014.8\work\ch05.04\freestyle.CATPart。

Step2.选择命令。选择下拉菜单命令，系统弹出“拆解”对话框，如图5.4.3所示。

说明：在“拆解”对话框中包括两种拆解模式，并且系统会自动统计出完全拆解和部分拆解后的元素数。

Step3.定义拆解模式和拆解元素。在“拆解”对话框中单击“仅限域”选项，在图形区选取图5.4.4所示的草图为拆解元素。

Step4.单击按钮，完成拆解元素的创建。(https://www.daowen.com)

图5.4.2 特征树

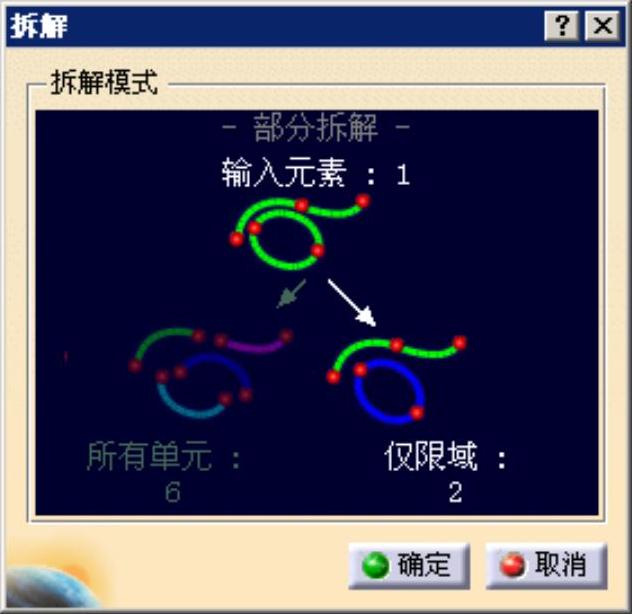

图5.4.3 “拆解”对话框

图5.4.4 拆解元素
