5.6  修剪

5.6 修剪

“修剪”是利用相交曲面或相交曲线进行相互裁剪，并可以选择各自的保留部分，最后保留的部分会结合成一个新的元素。下面以图5.6.1所示的实例来说明曲面修剪的一般操作过程。

图5.6.1 曲面的修剪

Step1.打开文件D:\cat2014.8\work\ch05.06\trim.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.6.2所示的“修剪定义”对话框。

Step3.定义修剪类型。在“修剪定义”对话框的下拉列表中选择选项，如图5.6.2所示。

Step4.定义修剪元素。选取图5.6.3所示的曲面1和曲面2为修剪元素。

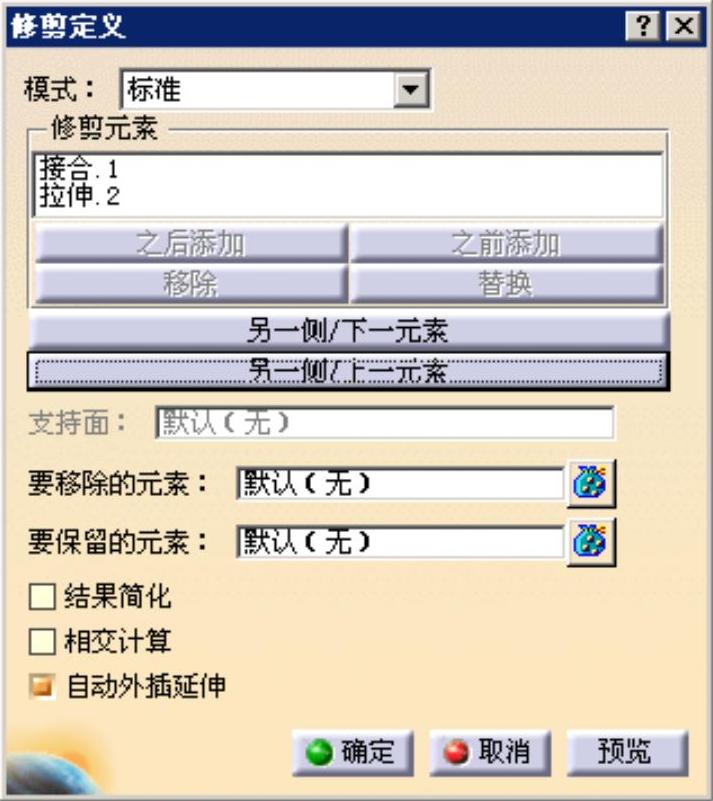

图5.6.2 “修剪定义”对话框

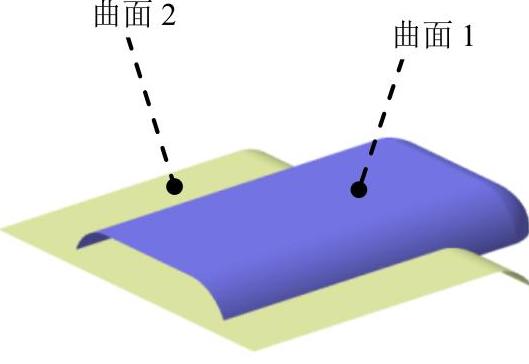

图5.6.3 定义修剪元素

Step5.单击按钮，完成曲面的修剪操作。

说明：在选取曲面后，单击“修剪定义”对话框中的、按钮可以改变修剪方向，结果如图5.6.1c所示。

图5.6.2所示的“修剪定义”对话框中各选项说明如下。

● ：用于定义修剪类型。

：此模式可用于一般曲线与曲线、曲面与曲面或曲线和曲面的修剪。

：此模式只用于修剪曲线，选定的曲线全部保留。

● ：选中此复选框，系统自动尽可能地减少修剪结果中面的数量。

● ：选中此复选框，系统将在两曲面相交的地方创建相交线。

● ：选中此选项，当修剪元素不足够大，不足以修剪掉要修剪的元素时，可以选中此复选框，将修剪元素沿切线延伸至要修剪元素的边界。要注意避免修剪元素延伸到要修剪元素边界之前发生自身相交。
