5.5 分割
分割命令用于定义使用切除元素分割曲面或线框。可以用点、线框或曲面分割线框，也可以用线框或其他曲面去分割曲面元素。下面以图5.5.1所示的模型为例，介绍创建分割元素的一般过程。
图5.5.1 分割元素
Step1.打开文件D:\cat2014.8\work\ch05.05\split..CATPart。
Step2.选择命令。选择
命令，此时系统弹出图5.5.2所示“定义分割”对话框（一）和“工具控制板”工具栏。
Step3.定义要切除的元素。在图形区选取图5.5.3所示的面1为要切除的元素。
Step4.定义切除元素。选取图5.5.3所示的面2为切除元素。

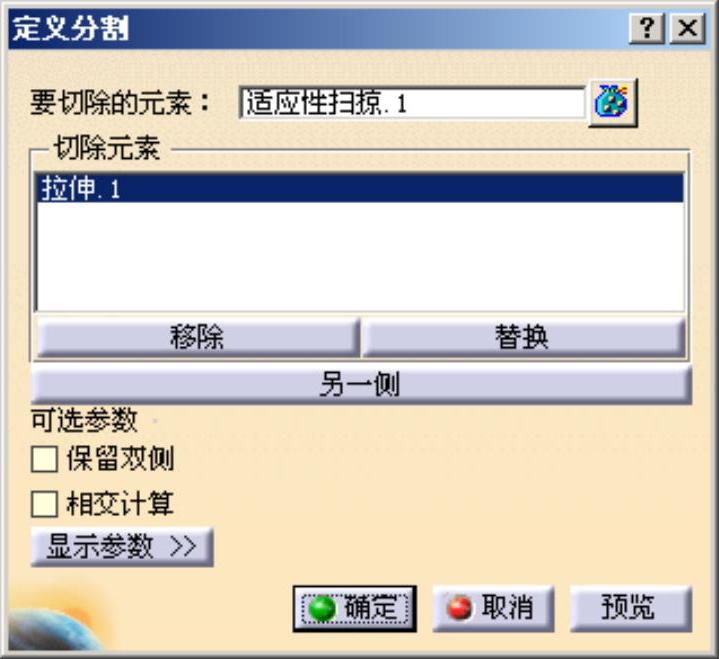

图5.5.2 “定义分割”对话框（一）

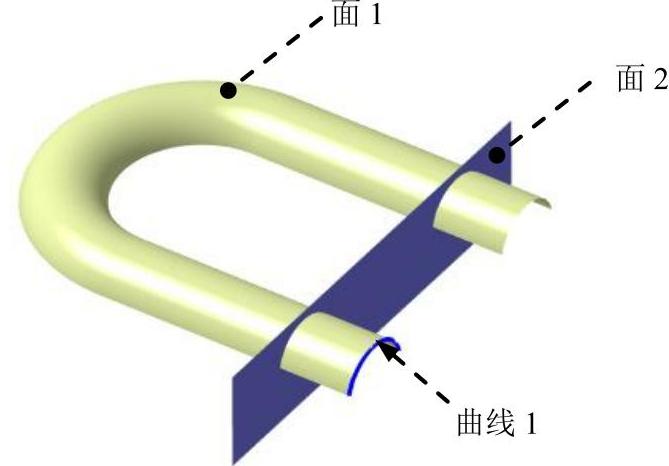

图5.5.3 定义切除元素
图5.5.2所示的“分割定义”对话框（一）中各选项说明如下。
●
区域：用于定义分割的可选参数，主要包括以下两个内容：(https://www.daowen.com)
：选中此复选框，则分割后不会移除元素，只是将一个整体分割为两部分。
：选中此复选框，系统将在分割处创建相交线。
Step5.定义移除元素。单击对话框中的
按钮，系统弹出图5.5.4所示的“分割定义”对话框（二），单击以激活
后的文本框，然后选取图5.5.3所示的曲线1为要移除的元素。
Step6.单击
按钮，完成分割元素的创建。
图5.5.4所示的“分割定义”对话框（二）中各选项说明如下。
●
：用于面上的线框之间的修剪，修剪曲线时，只保留曲面上的部分。

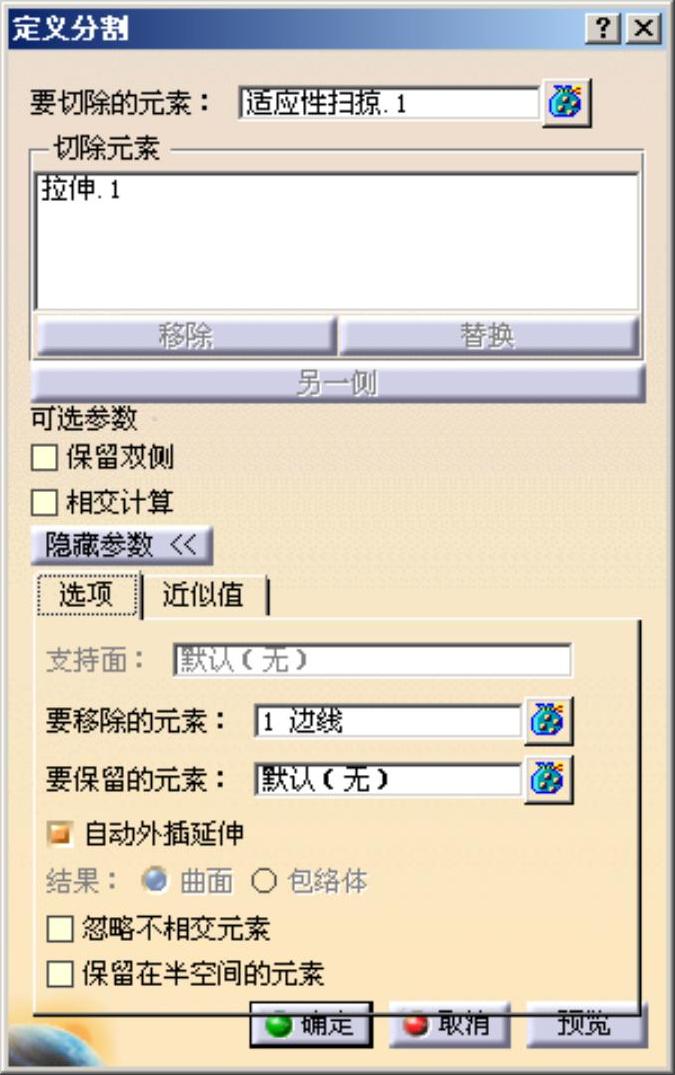

图5.5.4 “定义分割”对话框（二）
●
：单击以激活此后的文本框，然后可以在图形区选取一条或多条边线来定义要移除的子元素。
●
：单击以激活此后的文本框，然后可以在图形区选取一条或多条边线来定义要保留的子元素。
●
：选中此选项，当切除元素不足够大，不足以切除要切除的元素时，可以选中此复选框，将切除元素沿切线延伸至要切除元素的边界。要注意避免切除元素延伸到要切除元素边界之前发生自身相交。
