下面以图5.7.1所示的模型为例，介绍从曲面提取边界的一般过程。

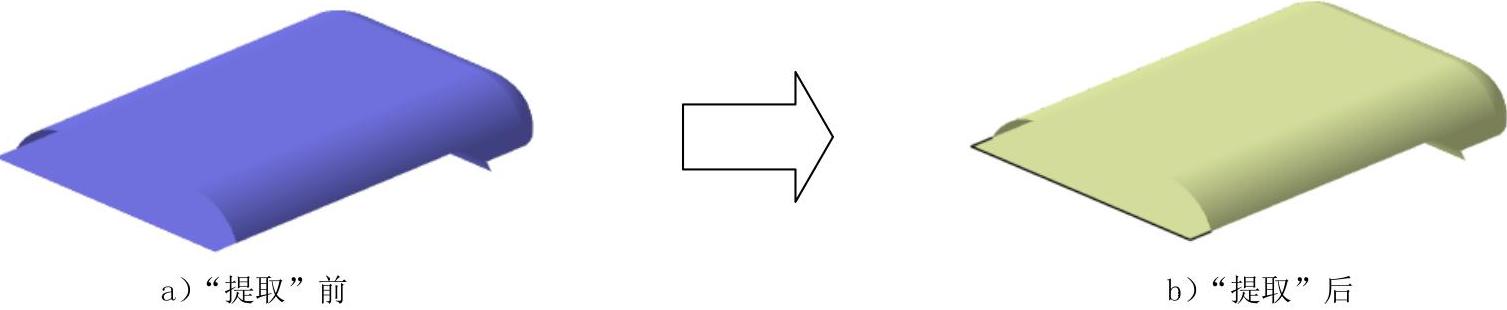

图5.7.1 提取边界

Step1.打开文件D:\cat2014.8\work\ch05.07.01\Boundaries.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.7.2所示的“边界定义”对话框（一）。

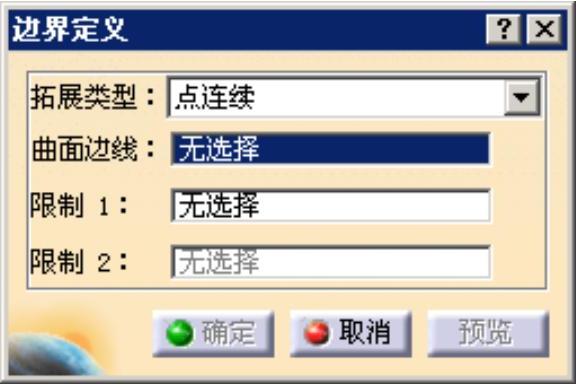

图5.7.2 “边界定义”对话框（一）

Step3.定义要提取边界的曲面。采用系统默认的拓展类型，在图形区选取如图5.7.1a所示的曲面为要提取边界的曲面，此时“边界定义”对话框（二）如图5.7.3所示，同时，系统默认提取曲面的两个边界，如图5.7.4所示。

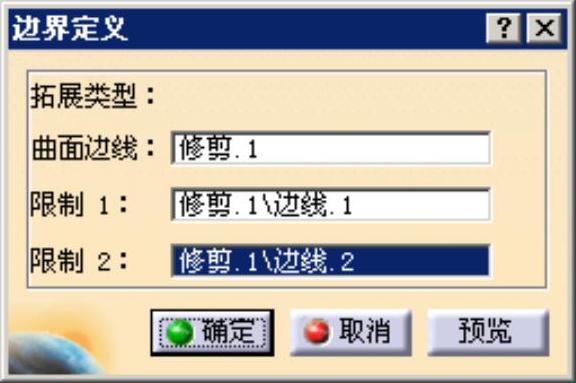

图5.7.3 “边界定义”对话框（二）

图5.7.4 自动提取边界

Step4.定义限制。单击以激活“边界定义”对话框后的文本框，在图形区选取图5.7.5所示的边线1作为限制1；单击以激活“边界定义”对话框后的文本框，在图形区选取如图5.7.5所示的边线2作为限制2，限制方向如图5.7.5所示。

Step5.单击按钮，完成曲面边界的提取。
