5.15  反转方向

使用反转方向命令可以完成反转曲线或曲面的操作。下面以图5.15.1所示的模型为例，介绍通过反转方向创建延伸曲面的一般过程。

Step1.打开文件D:\cat2014.8\work\ch05.15\invert_orientation.CATPart。

Step2.选择命令。选择命令，系统弹出如图5.15.2所示的“反转定义”对话框。

Step3.定义反转对象。在图形区选取图5.15.3所示的曲面为反转对象。

Step4.单击按钮，完成反转方向的创建。

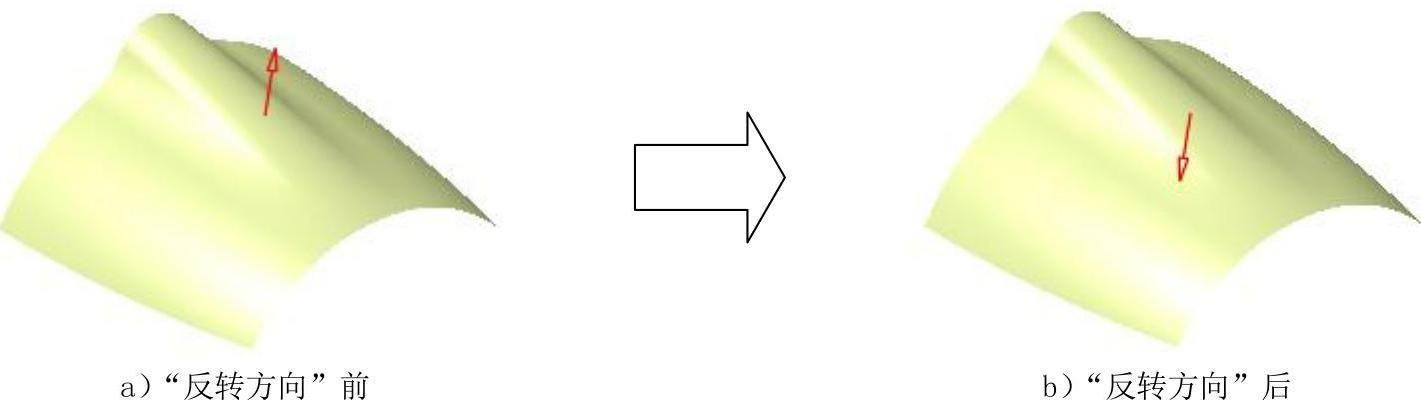

图5.15.1 反转方向

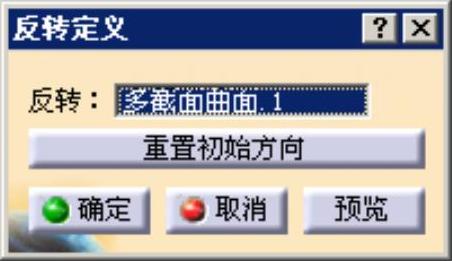

图5.15.2 “反转定义”对话框

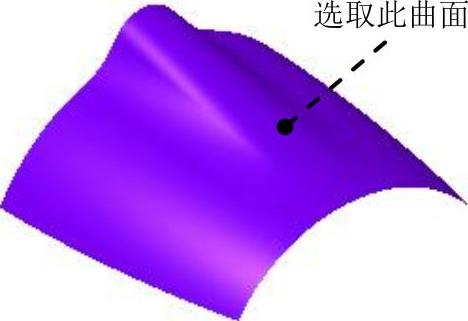

图5.15.3 定义反转对象
