8.2.3 曲面的拔模分析
使用
命令可以对已知曲面进行拔模分析，可以检测是否能够顺利地进行拔模。下面以图8.2.20所示的实例来说明进行曲面的拔模分析的一般过程。

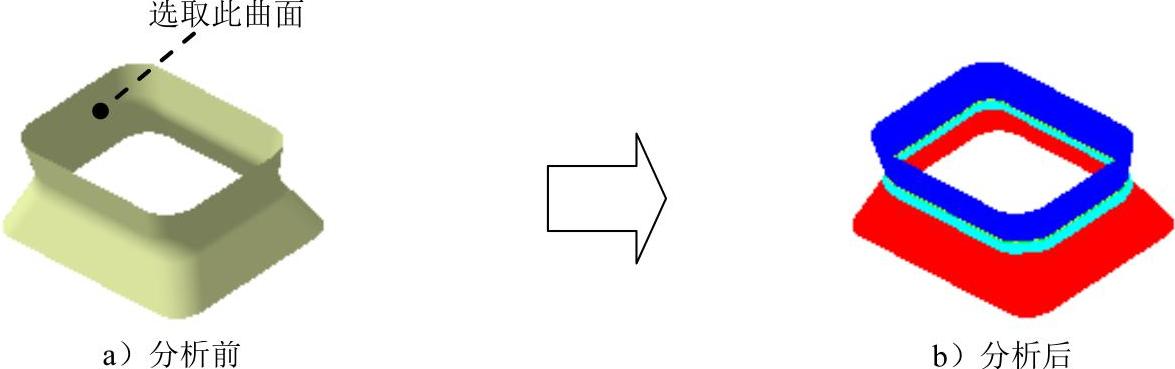

图8.2.20 拔模分析
Step1.打开文件D:\cat2014.8\work\ch08.02\Draft_Analysis.CATPart。
Step2.选择命令。选择下拉菜单
命令，系统弹出图8.2.21所示的“拔模分析”对话框。
Step3.定义分析对象。在绘图区选取图8.2.20a所示的曲面为要分析的对象。
Step4.定义显示模式。在“拔模分析”对话框的
区域单击“切换至全面分析模式”按钮
；在
区域中确认“显示或隐藏色标”按钮
被按下，此时，系统弹出图8.2.22所示的“拔模分析.2”对话框，同时，模型表面被划分成不同的几个颜色区域，表示的就是模型的不同拔模角度（图8.2.20b）。

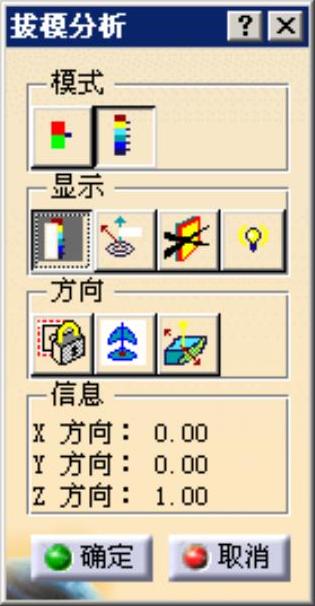

图8.2.21 “拔模分析”对话框

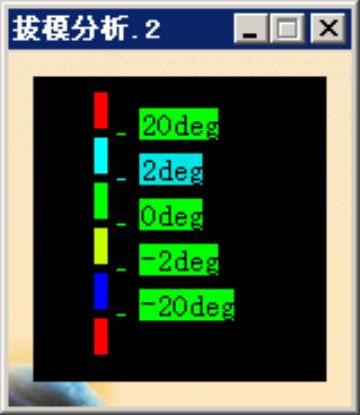

图8.2.22 “拔模分析.2”对话框
说明：
● 在进行拔模分析时，需将视图调整到“带材料着色”视图环境下。
● 若想在拔模分析的状态下调整曲面形状，则需先选择下拉菜单
命令，然后在进行拔模分析。
图8.2.21所示“拔模分析”对话框中部分选项的说明如下。(https://www.daowen.com)
●
区域：用于定义分析模式，其包括
按钮和
按钮。
按钮：用于设置基于选择的颜色范围进行快速分析。
按钮：用于设置仅使用默认显示的值和颜色进行全面分析。
●
区域：用于定义分析类型，其包括
按钮、
按钮、
和
按钮。
按钮：用于以完整颜色范围或有限颜色范围显示（或隐藏）距离分析。
按钮：用于进行局部分析。当选中此复选框时，将鼠标指针移动到要进行局部分析的位置，此时在指针下方显示箭头，用于标识指针位置上曲面的法线方向（绿色箭头）、拔模方向（红色箭头）和切线方向（蓝色箭头）。在曲面上移动指针时，显示将动态更新。同时将显示圆弧，以指示该点处曲面的相切平面。
按钮：用于突出显示展示部分的隐藏。
按钮：用于进行环境光源明暗的调整。
区域：用于设置方向的相关参数，其包括
按钮、
按钮和
按钮。
●
按钮：单击该按钮并选择一个方向（直线、平面或使用其法线的平面），或者在指南针操作器可用时使用它的选择方向可以锁定方向。
按钮：使用指南针定义新的当前拔模方向。单击此按钮后，指南针会出现在要做拔模分析的曲面上，用户可以通过定义指南针的位置改变拔模分析的方向。
按钮：用于反转拔模方向。
●
区域：用于显示指南针的位置信息。
